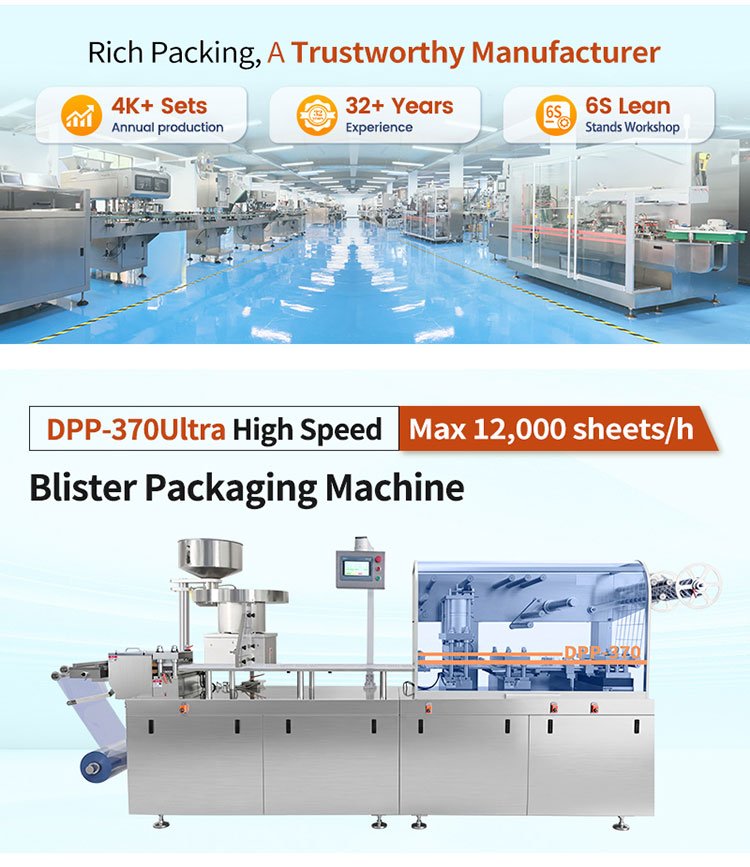

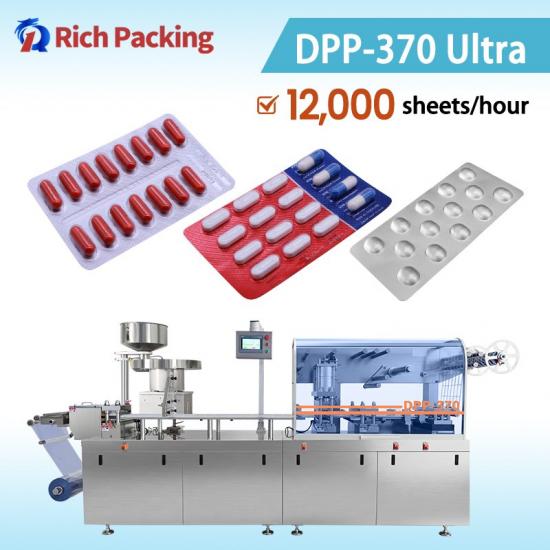

Macchina confezionatrice in blister DPP-370Ultra

Macchina confezionatrice in blister DPP-370Ultra

*** Parametro tecnico

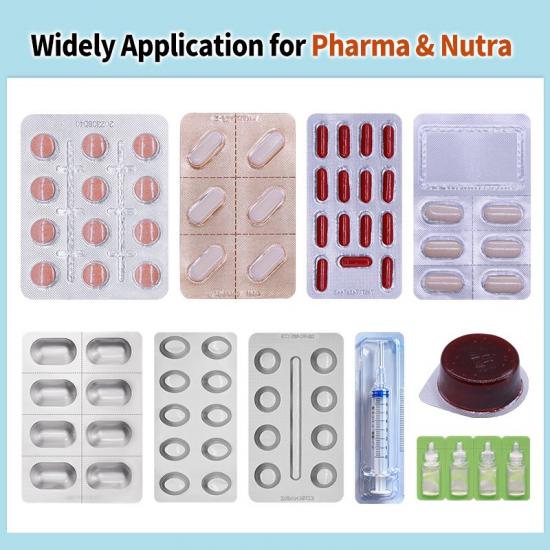

Cosa può DPP-370Ultra macchina confezionatrice in blister offrirti nel settore farmaceutico e nutraceutico

Schema dei parametri tecnici: incapsulamento di forme solide ad alta capacità

Quando si valutano macchinari per linee automatizzate di confezionamento secondario di forme solide, i comitati di approvvigionamento e gli ingegneri di validazione vanno oltre le dichiarazioni superficiali per analizzare capacità fisiche esatte e soglie dimensionali. La DPP-370Ultra Macchina blister per compresse e capsule La piattaforma è progettata per colmare il divario tra produzione ad alta velocità e flessibilità in formati ampi. Di seguito sono riportati i dati ingegneristici verificati che descrivono le principali capacità di lavorazione della macchina:

Introduzione: aumento della produttività e della qualità nel confezionamento blister su larga scala

Per gli impianti farmaceutici di produzione ad alto volume, le aziende di integratori nutrizionali con elevati ritmi produttivi e le organizzazioni di confezionamento conto terzi (CMO), il mantenimento di una linea efficiente per forme farmaceutiche solide richiede apparecchiature in grado di bilanciare un'elevata produttività con un controllo operativo preciso. Mentre le esigenze del mercato si spostano verso la produzione conto terzi ad alta varietà e basso volume insieme a massicce campagne per farmaci di successo commerciale, i reparti di confezionamento affrontano una doppia sfida complessa: raggiungere velocità di produzione lineare estremamente elevate riducendo al minimo i tempi di fermo per il cambio formato che richiedono un uso intensivo degli utensili. Le obsolete termoformatrici per blister e le più vecchie macchine meccaniche con collegamento a cinghia spesso non riescono a soddisfare questi standard moderni, causando errori di temporizzazione cumulativi, elevati sprechi di materiale durante la giunzione del nastro e lunghi tempi di configurazione che riducono l'efficienza complessiva delle apparecchiature (OEE).

Il DPP-370UltraMacchina per il confezionamento blister offre un'alternativa ad alte prestazioni ai tradizionali sistemi a camme meccaniche. Progettata con un'area attiva di formatura estesa da 120*360 mm questa piattaforma consente configurazioni di disposizione dei blistermultifila che ottimizzano l'utilizzo del materiale in ogni singolo taglio. Sia che si utilizzino laminati plastici termoformabili come Alu-PVC, PVDC ad alta barriera, Aclar o matrici in alluminio per formatura a freddo (Alu-Alu), il sistema mantiene una distribuzione uniforme della pressione e un'assoluta integrità della sigillatura. Concentrandosi su sottoassiemi meccanici modulari senza utensili e circuiti di controllo digitali, la macchina elimina i comuni problemi di perdite di polvere, assottigliamento delle pareti delle cavità e lente regolazioni del formato.

Disaccoppiamento tecnico: come la piattaforma DPP-370Ultraottimizza il ciclo di confezionamento

Per apprezzare pienamente l'affidabilità operativa della DPP-370Ultra piattaforma, è necessario esaminare il passaggio passo dopo passo dei materiali attraverso le sue stazioni di lavorazione continue:

Il processo inizia presso la stazione automatica di svolgimento, dove pellicole di plastica di base o di alluminio per formatura a freddo vengono alimentate nella confezionatrice blister a piastra piana macchina. La pellicola passa sopra un tavolo di giunzione integrato ed entra nella stazione di riscaldamento a piastra piana. Qui, due piastre di contatto applicano energia termica perfettamente uniforme su tutta la lamina plastica, ammorbidendola senza causare punti caldi localizzati o degradazione del materiale. Una volta riscaldato, il nastro avanza nella stazione di formatura a piastra piana. Utilizzando una combinazione di aria compressa positiva, la plastica viene formata in cavità precise fino a 15 mm di profondità (o fino a 26 mm per profili personalizzati), garantendo uno spessore della parete delle tasche altamente uniforme sull'intera matrice da 120 mm * 360 mm.

Successivamente, le cavità formate entrano nella zona di alimentazione, dove un sistema di alimentazione personalizzato e specifico per il materiale riempie ogni tasca con assoluta precisione. Il nastro riempito si sposta quindi alla stazione di sigillatura a piastra piana, dove il foglio di copertura in alluminio viene unito al laminato di base sotto pressione e temperatura strettamente controllate. Un sistema di visione ad alta risoluzione ispeziona il nastro sigillato in tempo reale, verificando la presenza di cavità vuote o prodotti rotti. Infine, il nastro viene fatto avanzare da un gruppo di trazione indipendente con servomotore verso la stazione di taglio. Operando a velocità fino a 40 tagli al minuto, la taglierina separa il nastro in blister perfettamente finiti, deviando automaticamente eventuali confezioni difettose in un contenitore di scarto sicuro.confezione blisters, deviando automaticamente eventuali confezioni difettose in un contenitore di scarto sicuro.

9 innovazioni ingegneristiche fondamentali della DPP-370UltraPiattaforma

L'impressionante capacità produttiva e la flessibilità operativa quotidiana della DPP-370Ultra Grande capacità Macchina confezionatrice blister sono basate su 9 innovazioni ingegneristiche fondamentali. Ogni caratteristica è progettata per affrontare uno specifico collo di bottiglia della produzione reale:

1. Integrazione di componenti fondamentali di livello mondiale (Siemens, Schneider, Omron)

Affidarsi a componenti di automazione elettrica generici o senza marchio introduce notevoli rischi operativi, tra cui latenza di controllo imprevedibile, guasti prematuri dei componenti e lunghi tempi di attesa per i pezzi di ricambio internazionali.

●La soluzione meccanica: L'intera architettura di automazione, azionamento e controllo della DPP-370Ultra è realizzata utilizzando componenti premium provenienti da marchi di fama mondiale, tra cui Siemens, Schneider e Omron.

●Il vantaggio tecnico: Il PLC Siemens centrale gestisce l'elaborazione dei dati ad alta velocità e coordina le stazioni di lavorazione tramite un bus digitale rapido. I contattori Schneider e i sensori Omron garantiscono un'eccezionale affidabilità elettrica e un'elevata immunità ai disturbi, riducendo i tempi di fermo elettrico non pianificati e assicurando un facile accesso ai pezzi di ricambio standard in tutto il mondo.

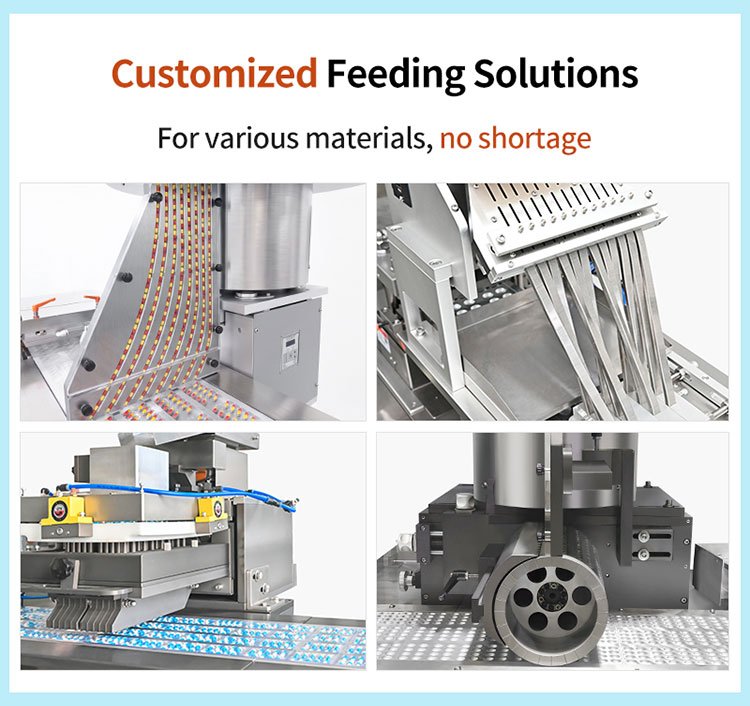

2. Configurazioni di alimentazione avanzate e personalizzate per tasche senza errori

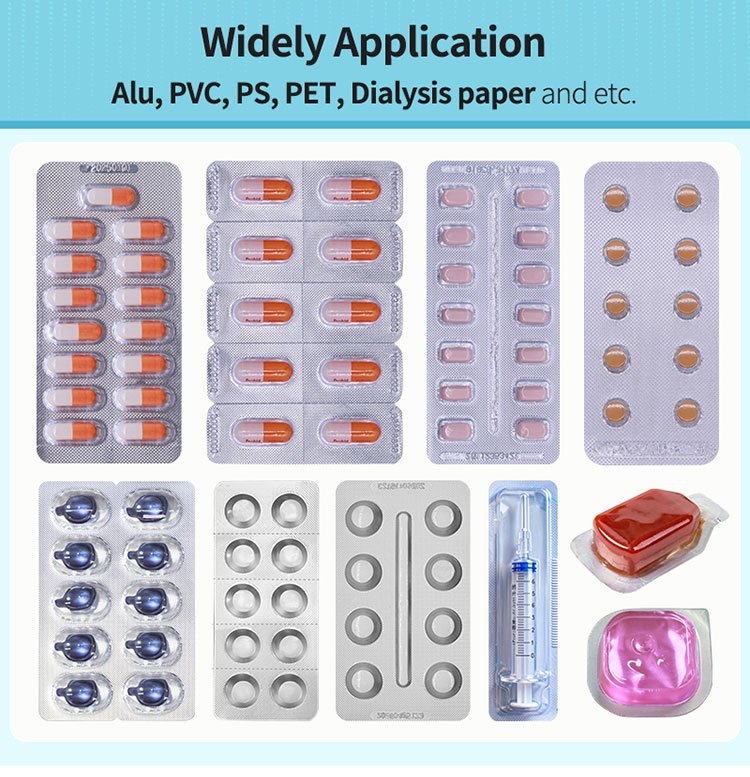

La lavorazione di diverse forme farmaceutiche solide—come softgel scivolose, compresse oblunghe dalla forma unica o capsule rigide in gelatina fragili—richiede una movimentazione specializzata dei materiali per prevenire cavità blister vuote.

●La soluzione meccanica: La macchina confezionatrice blister completamente automatica si allontana dai comuni binari di caduta a gravità universali, offrendo invece soluzioni di alimentazione personalizzate adattate alle geometrie fisiche uniche e all'attrito superficiale del vostro prodotto.

●Il vantaggio tecnico: Utilizzando una gamma di sistemi ottimizzati in base alle opzioni, inclusi alimentatori a pista di tipo cascata, configurazioni con tubi oscillanti o configurazioni specializzate a pista diretta, la piattaforma garantisce un tasso di riempimento del 100%. Questa alimentazione precisa elimina gli alloggiamenti mancanti, ottimizza la resa della linea e mantiene un flusso del prodotto continuo alle velocità di linea Ultraime.

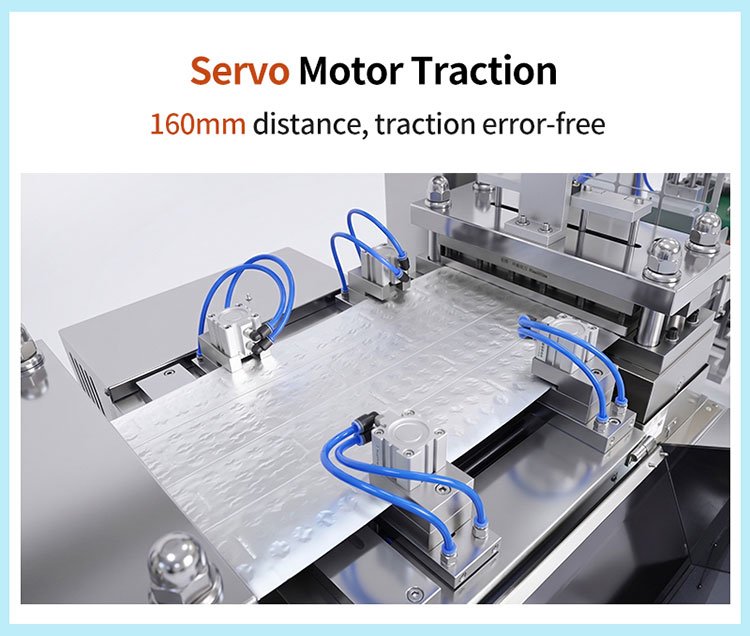

3. Sistema di trazione con motore servo di precisione (standard con distanza di 160 mm)

A causa dell'allungamento della catena e del gioco degli ingranaggi, i tradizionali sistemi meccanici di avanzamento del nastro sono altamente soggetti a errori di passo dopo un funzionamento prolungato, causando il taglio da parte della fustella attraverso il testo o gli alloggiamenti del blister.

●La soluzione meccanica: La sequenza di indicizzazione della pellicola è azionata da una rete indipendente di trazione con motore servo ad alta coppia in grado di mantenere una precisa distanza di indicizzazione di 160 mm.

●Il vantaggio tecnico:L'azionamento servo calcola l'esatta posizione del nastro fino al micrometro a ogni ciclo, eliminando completamente gli errori di indicizzazione cumulativi. Questa precisione digitale mantiene gli alloggiamenti perfettamente centrati negli utensili di saldatura e taglio, riducendo lo spreco di materiale e garantendo un allineamento impeccabile della confezione blister anche durante cicli di produzione continui ad alta velocità di 40 tagli al minuto.

Confronto dell'accuratezza di registrazione della trazione servo

●Indicizzazione con camma meccanica: Deriva cumulativa della posizione dovuta al gioco elevato della confezione blister Tasso di scarto.

●DPP-370Ultra azionamento servo: Micro-regolazioni in tempo reale Indicizzazione fissa da 160 mm Zero deflessione.

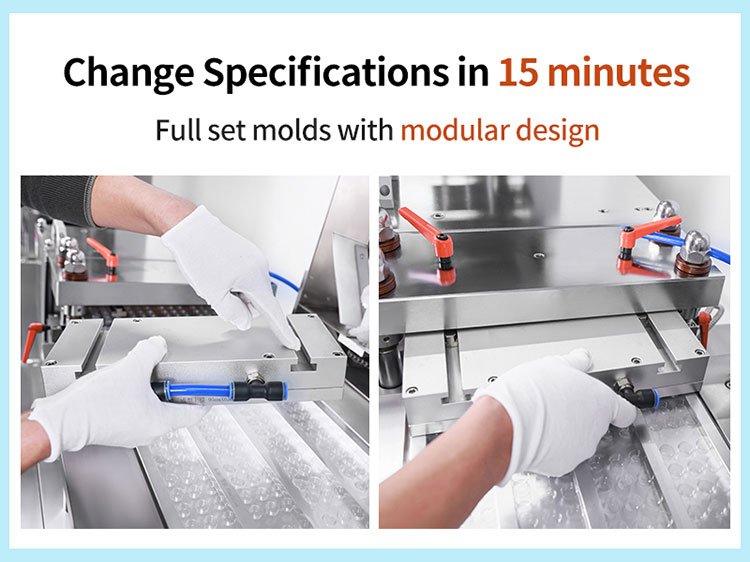

4. Architettura modulare di cambio formato a cassetto in 15 minuti

I tempi di inattività prolungati durante i cambi di lotto possono influire gravemente sulla redditività complessiva della fabbrica, soprattutto quando si passa tra diversi profili di compresse o si passa da configurazioni di blistering Alu-PVC ad Alu-Alu blister.

●La soluzione strutturale: Gli assiemi di formatura, sigillatura e taglio sono progettati utilizzando un avanzato stampo modulare a cassetto configurazione.

●Il vantaggio tecnico: I set di utensili sono montati su guide di scorrimento orizzontali ultra-lisce e fissati mediante meccanismi di bloccaggio ad azione rapida e perni di allineamento integrati. Ciò consente a un singolo operatore della linea di estrarre il vecchio formato e bloccare la nuova matrice dimensionale entro 15 minuti senza bisogno di un set di attrezzi, migliorando notevolmente il vostro OEE.

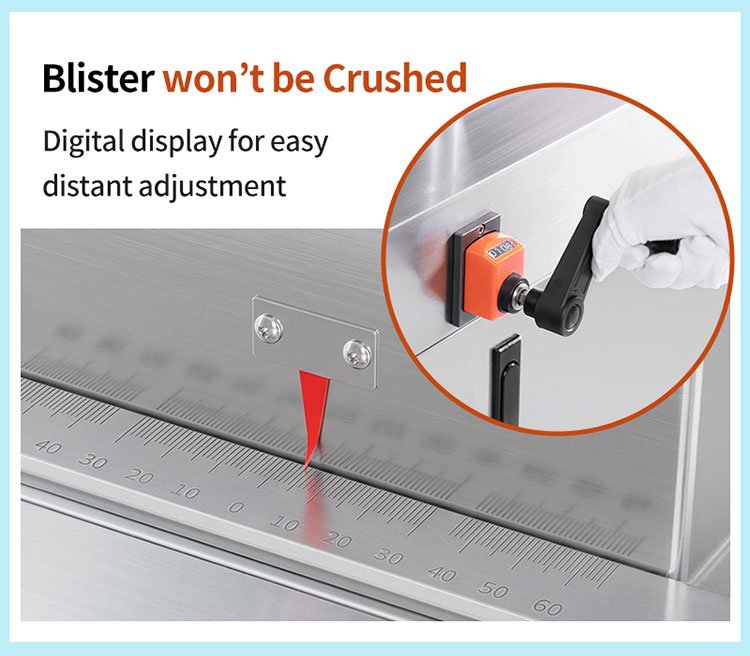

5. Calibrazione della distanza del volantino esterno micro-regolabile

La regolazione fine della distanza di indicizzazione su un sistema di guide meccaniche interne spesso richiede agli operatori di arrestare la produzione, aprire le protezioni di sicurezza ed eseguire noiose regolazioni manuali per tentativi.

●La soluzione strutturale:Questa serie DPP macchina confezionatrice per blister in pillole il telaio presenta un volantino esterno ergonomico e calibrato collegato direttamente all'asse di indicizzazione principale.

●Il vantaggio tecnico: Gli operatori possono effettuare regolazioni precise in tempo reale del posizionamento del processo mentre la macchina rimane in funzione. Questo design esterno mantiene le regolazioni intuitive, protegge la sicurezza dell'operatore e consente una messa a punto immediata dell'allineamento per compensare lievi variazioni del materiale senza fermare la linea.

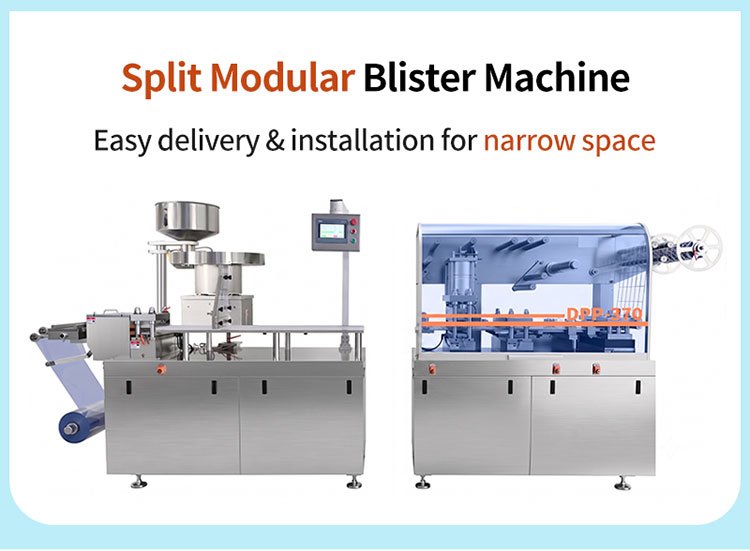

6. Architettura modulare del telaio divisibile per spazi ridotti

I macchinari industriali per il confezionamento con telaio rigido monoblocco possono essere estremamente difficili da manovrare attraverso corridoi stretti, ascensori standard e porte a tenuta ridotta durante l'installazione in camera bianca.

●La soluzione strutturale: Il telaio utilizza un design a telaio divisibile intelligente e strutturalmente sicuro che consente di smontare la macchina in moduli trasportabili.

●Il vantaggio tecnico: Questo 370Ultra layout modulare rende il trasporto e l'installazione straordinariamente semplici in strutture con accessi fisici ristretti o spazi limitati per camere bianche. I componenti separati del telaio possono essere fatti passare attraverso porte standard in modo indipendente e riassemblati in loco con un allineamento strutturale perfetto, risparmiando migliaia di dollari sui costi di modifica della struttura.

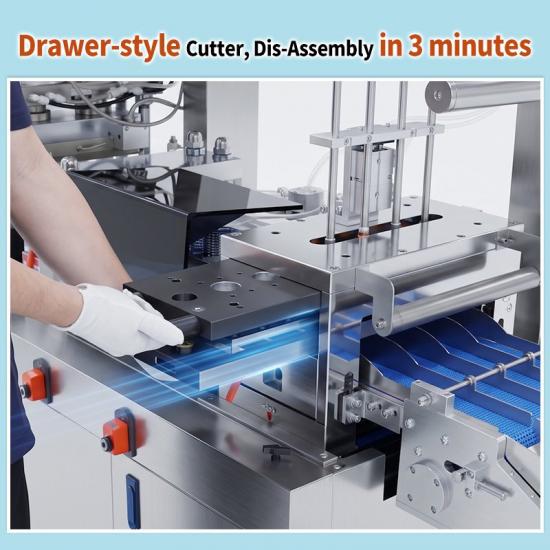

7. Meccanismo di taglio rapido estraibile in 3 minuti

La stazione di punzonatura per il taglio gestisce un intenso impatto meccanico a ogni corsa, rendendo la manutenzione della taglierina, l'ispezione delle lame e la pulizia del formato frequenti colli di bottiglia operativi.

●La soluzione strutturale: L'assieme di taglio a matrice per impieghi gravosi è realizzato con uno specializzato meccanismo di tracciamento della taglierina estraibile.

●Il vantaggio tecnico: Rilasciando due maniglie a serraggio rapido, l'intero modulo di taglio scorre completamente in avanti fuori dal telaio della macchina. Questa configurazione aperta consente a un tecnico di completare le ispezioni delle lame, la pulizia o la sostituzione completa dell'assemblaggio entro 3 minuti, riducendo al minimo i tempi di fermo nella fase finale della linea di confezionamento.

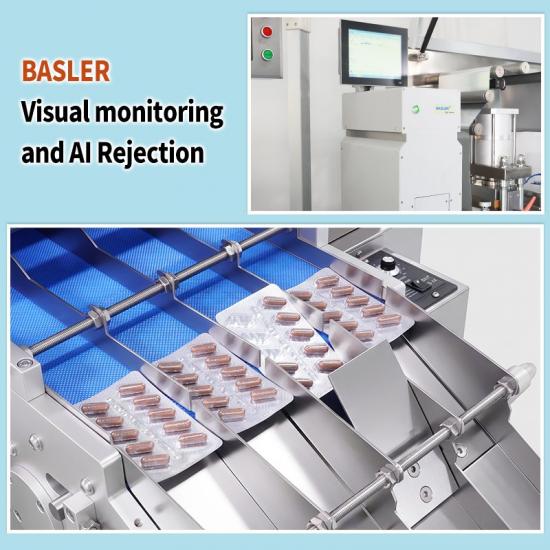

8. Sistemi di ispezione visiva automatizzata in tempo reale e di scarto dei difetti

I controlli qualità manuali non riescono a tenere il passo con le linee ad alta velocità che funzionano a 200 piastre al minuto, creando il rischio che blister vuoti o compresse danneggiate passino nei cartoni commerciali finali.

●La soluzione elettronica: La linea integra un sistema di telecamere di monitoraggio visivo di livello industriale posizionato direttamente dopo la zona di alimentazione del prodotto, abbinato a una stazione di scarto pneumatica automatizzata.

●Il vantaggio tecnico: Il sistema di macchina automatica per il confezionamento e la sigillatura di blister esegue la scansione di ogni alveolo a ogni ciclo, segnala istantaneamente prodotti mancanti, colori errati, frammenti rotti o contaminazioni profonde e scarta automaticamente il blister confezionato in un contenitore sicuro senza rallentare la linea. Questa ispezione automatizzata protegge la reputazione del marchio e garantisce la piena conformità ai rigorosi standard di convalida farmaceutica.

9. Piattaforma integrata di giunzione del PVC per una rapida sostituzione del film

Quando un rotolo di materia prima si esaurisce, infilare manualmente un nuovo rotolo di film attraverso una complessa serie di rulli di tensionamento causa notevoli ritardi e porta a sezioni di materiale non riscaldate e sprecate.

●La soluzione strutturale: Subito dopo il rullo di svolgimento del film si trova una dedicata piattaforma di giunzione del PVC a superficie piana dotata di doppi morsetti pneumatici per il film e di una guida di taglio integrata a bordo dritto.

●Il vantaggio tecnico: Quando un rotolo di film si esaurisce, l'operatore blocca il bordo finale del vecchio nastro insieme al bordo iniziale del nuovo rotolo, esegue un taglio netto e li unisce con del nastro adesivo in pochi secondi. Questa piattaforma integrata mantiene il materiale perfettamente allineato, riduce i tempi di fermo per la sostituzione del materiale e previene grinze del film o errori di tracciamento quando la produzione riprende.

Confronto delle specifiche tecniche: standard vs. DPP-370Ultra

Per aiutare i direttori di produzione e gli addetti agli acquisti aziendali a valutare le prestazioni della linea, la matrice dati seguente confronta la capacità operativa della macchina confezionatrice blister termoformante DPP-370Ultra contro i macchinari standard di confezionamento blister di fascia media: contro i macchinari standard di confezionamento blister di fascia media:

La macchina automatica per blister DPP-370Ultra è la vostra scelta per la produzione di confezioni blister

Quando si investe in una macchina su larga scala DPP-370Ultra macchina per il confezionamento in blister, i responsabili delle operazioni lungimiranti guardano oltre la spesa iniziale di capitale e valutano il Costo Totale di Proprietà (TCO) e il ritorno sull'investimento (ROI) a lungo termine. I macchinari che si affidano ai tradizionali collegamenti meccanici spesso generano costi operativi nascosti, tra cui un'eccessiva quantità di materiale di scarto dovuta alla deriva dell'indicizzazione, ore di produzione perse durante i cambi utensile multipli e spese di manutenzione continue per camme meccaniche usurate.

La DPP-370Ultra elimina direttamente queste inefficienze finanziarie. Limitando la tolleranza di indicizzazione a un azionamento servo a errore zero e ottimizzando il layout di taglio per ridurre gli scarti dei bordi, il sistema riduce i costi mensili di consumo della pellicola fino al 12%-15%. Inoltre, riducendo i tempi di cambio formato da ore a un processo senza utensili di 15 minuti, gli impianti che operano con programmi ad alta varietà e piccoli lotti possono recuperare preziose ore di produzione ogni settimana.

Inoltre, la nostra piattaforma produttiva semplifica la conformità normativa internazionale. Rich Packing garantisce che la DPP-370Ultra sia costruita fin dall'inizio per soddisfare i rigorosi requisiti di convalida di FDA, EMA e WHO-GMP. Ogni macchina ad alta velocità lascia la nostra fabbrica accompagnata da un pacchetto completo di documentazione di convalida in inglese nativo. Questo pacchetto fornisce modelli predefiniti per la Qualifica di Installazione (IQ), la Qualifica Operativa (OQ) e la Qualifica delle Prestazioni (PQ). Fornendo schemi elettrici verificati, certificati dei materiali per i punti di contatto in acciaio inossidabile SUS316L e protocolli di calibrazione passo dopo passo, aiutiamo il vostro team interno di Assicurazione Qualità (QA) a ridurre drasticamente i costi di convalida e ad avviare rapidamente la nuova linea.

FAQ tecnica completa della macchina confezionatrice blister ad alta velocità DPP

D1: Come fa l'architettura a piastra piana della DPP-370Ultra a raggiungere una capacità di formatura più profonda rispetto alle macchine blister a rulli rotanti?

R: I sistemi di confezionamento blister a rulli rotanti formano gli alloggiamenti durante il contatto continuo di rotolamento, limitando il tempo disponibile per la formatura e potendo causare uno stiramento non uniforme del materiale negli alloggiamenti profondi. La DPP-370Ultra utilizza una configurazione di termoformatura a piastra piana in cui la pellicola rimane ferma durante la fase di pressione positiva dell'aria. Questa distribuzione uniforme della pressione consente una profondità di formatura standard di 15 mm e supporta profondità personalizzate fino a 26 mm senza assottigliare o rompere le pareti della pellicola, rendendola ideale per compresse grandi, softgel profondi e dispositivi medici.

D2: Qual è la logica meccanica alla base del cutter estraibile in 3 minuti e come migliora la sicurezza della linea?

R: Gli stampi di taglio tradizionali sono imbullonati in profondità all'interno del telaio della macchina, richiedendo ai tecnici di sporgersi nel meccanismo con strumenti specializzati per eseguire la pulizia o le regolazioni delle dimensioni. La macchina automatica per blister DPP-370Ultra ha un cutter estraibile montato su robusti binari di scorrimento lineari. Rilasciando due impugnature ergonomiche a sgancio rapido, l'intero gruppo di taglio scorre completamente in avanti fuori dal telaio della macchina. Questo design aperto consente rapide ispezioni delle lame e manutenzione senza utensili entro 3 minuti, proteggendo i tecnici dagli infortuni..

D3: Come gestisce la trazione del motore servo il passaggio tra pellicole Alu-PVC standard e laminati rigidi Alu-Alu per formatura a freddo?

R: L'alluminio per formatura a freddo (Alu-Alu) non possiede elasticità termica e richiede una maggiore forza di trazione meccanica e corse di alimentazione modificate rispetto alle plastiche termoformabili. La DPP-370Ultra utilizza una rete indipendente di trazione con servomotore Siemens ad alta coppia che mantiene una distanza di indicizzazione perfetta di 160 mm. Quando si cambiano i materiali, l'operatore seleziona semplicemente il profilo Alu-Alu preconfigurato sul pannello touchscreen HMI. Il servoazionamento regola automaticamente i limiti di coppia e i profili di corsa in modo digitale, eliminando la necessità di sostituire ingranaggi fisici o apportare modifiche strutturali.

D4: Perché è importante un design a telaio separato e compromette la rigidità strutturale della macchina durante il funzionamento ad alta velocità di 40 tagli/min?

R: Il design a telaio separato consente di dividere la macchina in sezioni modulari per un facile trasporto attraverso corridoi stretti di camere bianche e ascensori standard. Non compromette la rigidità strutturale perché i moduli sono allineati utilizzando chiavi industriali ad alta precisione e fissati con bulloni strutturali in acciaio per impieghi gravosi. Una volta riassemblato, il telaio forma un unico chassis altamente rigido che assorbe facilmente le forze cinetiche generate durante i cicli produttivi ad alta velocità di 40 tagli al minuto.

D5: Il sistema di visione automatizzato può rilevare rotture parziali delle compresse o contaminanti superficiali scoloriti all'interno dell'alloggiamento?

R:Sì. La piattaforma integrata di monitoraggio visivo utilizza una telecamera industriale ad alta risoluzione abbinata a matrici di illuminazione LED regolabili collegate a un modulo dedicato di elaborazione delle immagini. Il software analizza ogni alveolo in tempo reale, controllando la presenza di elementi mancanti, cavità vuote, variazioni di colore e modifiche dimensionali fino a frazioni di millimetro. Se viene rilevata una compressa parzialmente rotta o un contaminante estraneo, il sistema traccia lo specificoblistere lo scarta automaticamente alla stazione di scarico senza interrompere la produzione continua di 200 piastre al minuto.
