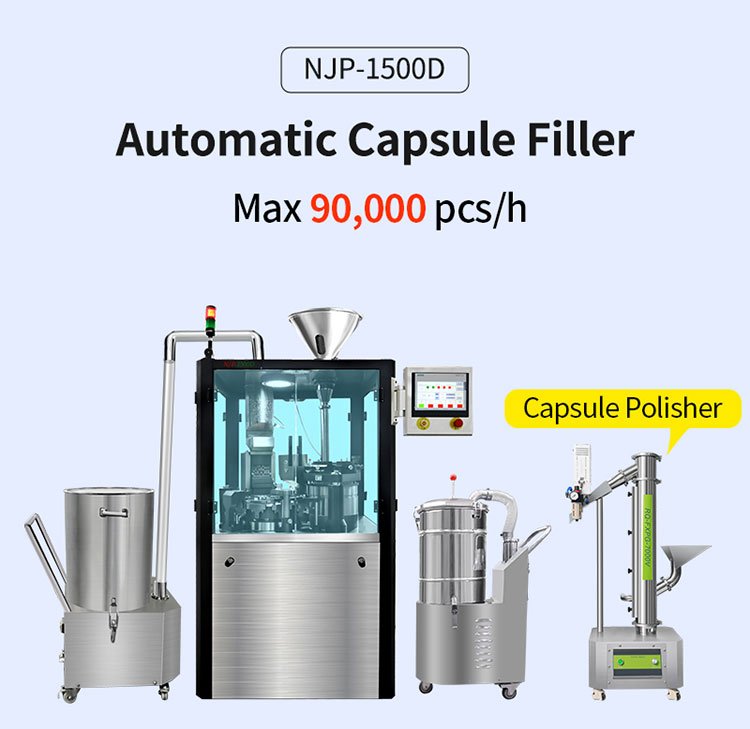

Macchina automatica per il riempimento di capsule con incapsulamento
*** Parametri tecnici dell'incapsulatrice automatica NJP-1500D
| Nome | Macchina automatica per il riempimento di capsule con incapsulamento |
|
Capacità produttiva |
90000 pezzi/h |
|
Peso netto della macchina |
1200 kg |
|
Dimensioni complessive della macchina |
900×870×1950 mm |
|
Alimentazione |
380/220 V 50 Hz |
|
Potenza totale |
5,5 kW |
Macchina automatica per il riempimento di capsule NJP-1500D: 5 aggiornamenti ingegneristici cGMP per garantire un OEE superiore al 92% e zero perdite di polvere
Introduzione: Superare i tre colli di bottiglia nell'incapsulamento ad alta velocità di forme farmaceutiche solide
Per i direttori delle operazioni di produzione, gli ingegneri della convalida delle camere bianche e i responsabili della garanzia della qualità (QA) che gestiscono impianti farmaceutici o nutraceutici ad alta produttività, aumentare la scala dell'incapsulamento di capsule rigide richiede un equilibrio tra elevata velocità di lavorazione e rigorosa uniformità del dosaggio. La produzione di forme farmaceutiche solide ad alto volume non lascia spazio alla variabilità meccanica. Tuttavia, gli impianti che producono centinaia di migliaia di capsule per turno affrontano frequentemente tre criticità operative quando utilizzano macchinari obsoleti o non ottimizzati.
Innanzitutto, le tavole rotanti di indicizzazione convenzionali semi-chiuse consentono alla polvere fine di formulazione dispersa nell'aria di penetrare negli alberi di trasmissione interni e nei percorsi delle camme. Questa infiltrazione di polvere contamina i lubrificanti meccanici, accelera l'usura dei componenti e provoca micro-arresti meccanici imprevisti.
In secondo luogo, durante la lavorazione di estratti vegetali coesivi, formulazioni igroscopiche o principi attivi farmaceutici (API) a bassa densità, i meccanismi di dosaggio standard a singolo stadio o scarsamente sincronizzati faticano a mantenere una densità uniforme del cilindretto. Questa incoerenza porta a variazioni del peso di riempimento inaccettabili che causano il rifiuto dei lotti e aumentano i costi delle materie prime.
In terzo luogo, i cambi formato sui sistemi più vecchi richiedono spesso un'ampia disassemblaggio meccanico con strumenti specializzati, impiegando ore di lavoro di tecnici qualificati e portando l'Efficienza Complessiva delle Apparecchiature (OEE) ben al di sotto delle soglie obiettivo.
Per eliminare questi ostacoli cronici di lavorazione, le moderne linee per forme solide richiedono una piattaforma avanzata di incapsulamento completamente chiusa, basata su meccanica di precisione, attrezzature modulari e automazione decentralizzata. La Rich Packing NJP-1500D Macchina automatica per capsule affronta direttamente queste sfide.
Progettata con una tavola rotante di indicizzazione brevettata completamente chiusa al 100%, un sistema di 5 stadi con perni di compattazione di precisione e un layout a balconata aperto conforme cGMP, questa macchina di livello industriale offre l'affidabilità strutturale e la precisione di dosaggio necessarie per mantenere un OEE del 92% o superiore in ambienti di produzione continua 24/7.
Disaccoppiamento ingegneristico: il ciclo di incapsulamento intermittente con perni di compattazione a 10 stazioni
Per ottenere una rigorosa uniformità di riempimento durante cicli di produzione continua, gli ingegneri di processo devono andare oltre le semplici valutazioni della velocità e analizzare la meccanica sincronizzata del ciclo di incapsulamento. La Rich Packing NJP-1500D Macchina automatica per il riempimento di capsule utilizza una piattaforma di indicizzazione intermittente di precisione a 10 stazioni. Ogni fase del processo di movimentazione delle capsule, riempimento volumetrico e chiusura è azionata da camme meccaniche dedicate e monitorata da sensori elettronici in tempo reale.

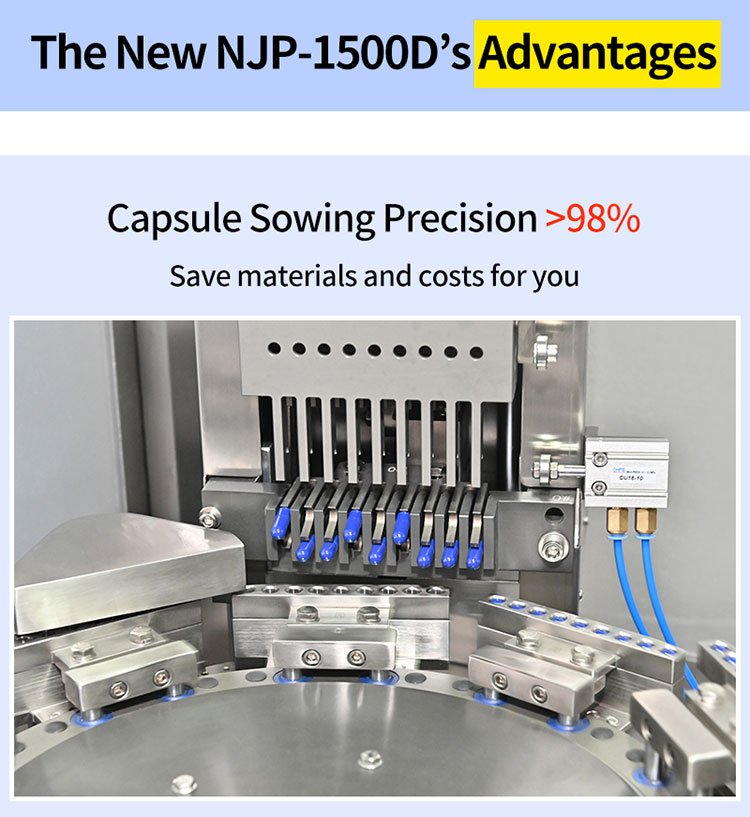

1.Separazione Stazioni di separazione delle capsule: rettificazione delle capsule e separazione sotto vuoto
Le capsule vuote rigide in gelatina o HPMC vegetale vengono alimentate per gravità dalla tramoggia di carico in un caricatore di precisione a più corsie. Nella Stazione 1, le dita di selezione direzionale allineano ogni capsula in modo che il cappuccio sia sempre rivolto verso l'alto. Quando la torretta si indicizza verso la Stazione 2, un differenziale di alto vuoto calibrato trascina i corpi delle capsule verso il basso nei fori del segmento inferiore, mantenendo i cappucci nel segmento superiore. La NJP-1500D Macchina per il riempimento di capsule Automatica raggiunge un tasso di successo della separazione verificato superiore al 99,9%, eliminando praticamente i gusci schiacciati o non separati prima che raggiungano la stazione di dosaggio.

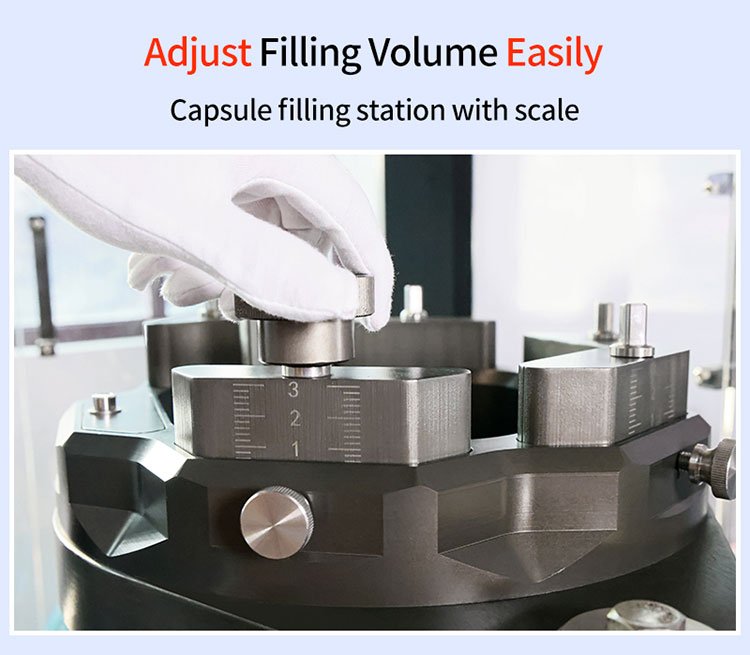

2. Capsula Riempimento Polvere Stazioni: dosaggio di precisione con perni di compattazione a 5 fasi
Mentre i segmenti superiore e inferiore si separano, i corpi delle capsule aperte avanzano sotto il disco di dosaggio della polvere di formulazione. Operando come un'avanzata macchina automatica per il riempimento di capsule, l'unità impiega cinque set di perni di compattazione verticali.
Anziché comprimere la polvere in un cilindro in un'unica corsa rapida, i perni di compattazione premono la formulazione progressivamente attraverso cinque fasi distinte. Questa compattazione graduale consente all'aria intrappolata di fuoriuscire, uniformando la densità della polvere in tutte le cavità. Alla Stazione 5, il cilindro di polvere completamente formato e uniforme viene trasferito delicatamente nel corpo della capsula, mantenendo una precisione di dosaggio stretta di entro ±1,5%.
3. Stazioni da 6 a 8: Rilevamento dei difetti e bloccaggio meccanico
Alla Stazione 6, un sensore ottico integrato identifica eventuali capsule non separate o posizionate in modo errato, espellendole automaticamente tramite getti d'aria concentrati in un contenitore separato per gli scarti senza interrompere il ciclo della macchina.
Alla Stazione 8, i corpi inferiori riempiti e i tappi superiori si allineano con la stazione di chiusura. Le aste di spinta superiori e inferiori contrapposte si estendono simultaneamente, applicando una forza meccanica bilanciata per bloccare insieme i componenti della capsula fino alla loro esatta profondità di inserimento di fabbrica, prevenendo ammaccature, rotture o perdite di polvere sfusa.
4. Stazioni da 9 a 10: Espulsione del prodotto finito e pulizia sottovuoto
Alla Stazione 9, i perni di espulsione meccanica positiva sollevano le capsule finite e bloccate fuori dai fori dei segmenti e le guidano lungo uno scivolo di scarico liscio.
Alla Stazione 10, ugelli sottovuoto ad alta pressione puliscono i fori vuoti dei segmenti dall'alto e dal basso, rimuovendo qualsiasi micro-polvere residua prima che la torretta ritorni alla Stazione 1. Questo ciclo di pulizia automatizzato continuo previene l'accumulo di materiale, garantisce un'alimentazione fluida delle capsule e impedisce la contaminazione tra lotti.
5 Principali innovazioni ingegneristiche della serie NJP-1500D
I vantaggi prestazionali e l'affidabilità in camera bianca della Macchina riempitrice automatica di capsule NJP-1500D di Rich Packing derivano da una progettazione meccanica robusta, metallurgia avanzata e rigorosa conformità agli standard cGMP. Di seguito è riportata un'analisi tecnica delle 6 soluzioni ingegneristiche principali integrate nella piattaforma:

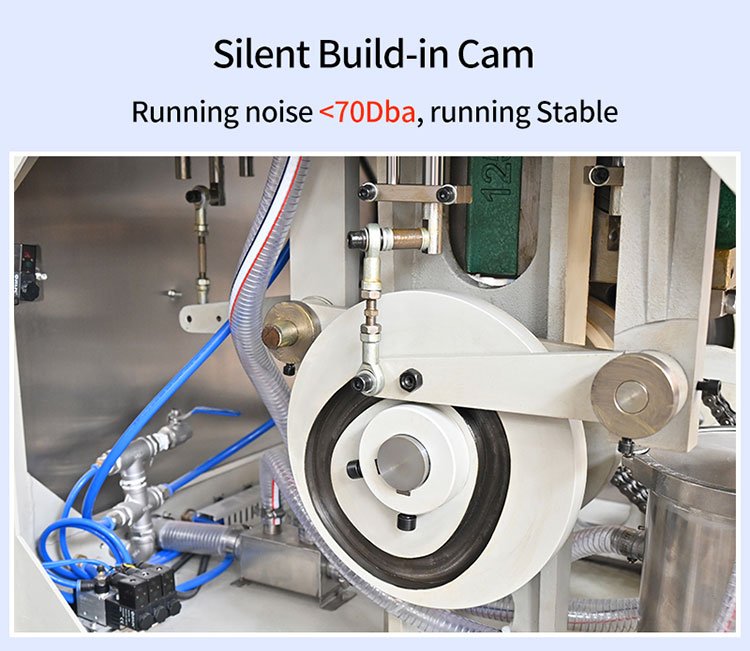

1. Tavola rotante di indicizzazione completamente chiusa al 100% brevettata
Le riempitrici tradizionali per capsule spesso presentano tavole rotanti in cui la polvere dispersa nell'aria può depositarsi sui meccanismi interni di indicizzazione, richiedendo frequenti arresti per la pulizia e la lubrificazione.
●La soluzione meccanica: La Macchina automatica per il riempimento di capsule NJP-1500D incorpora una tavola rotante di indicizzazione monoblocco completamente sigillata. Tutte le camme di azionamento interne, gli ingranaggi e i cuscinetti per impieghi gravosi sono isolati in un involucro inferiore a tenuta d'olio e autolubrificante.
●Il vantaggio tecnico: Questo design impedisce completamente alla polvere della formulazione di raggiungere le superfici soggette a usura meccanica. Elimina la contaminazione da olio nell'ambiente della camera bianca e rimuove la necessità di frequenti ingrassaggi manuali, consentendo alla macchina di funzionare continuamente per la produzione su più turni senza arresti imprevisti.
2. Sistema di dosaggio con perni di compattazione di precisione a 5 fasi (precisione verificata ±1,5%)
La lavorazione di API chimici fini, estratti botanici appiccicosi o polveri nutrizionali a bassa densità spesso porta a pesi di riempimento incoerenti se il materiale viene compresso in modo non uniforme.
●La soluzione meccanica: La macchina utilizza un brevented disco di dosaggio abbinato a cinque stazioni di perni di pressatura regolabili indipendentemente, funzionante come un sistema ad alta precisione incapsulatrice automatica di capsule senza polvere.
●Il vantaggio tecnico: Il processo di compattazione multistadio forma gradualmente il cilindro di polvere, eliminando le variazioni di densità e garantendo un trasferimento pulito nel corpo della capsula. Questo sistema mantiene la precisione di dosaggio entro ±1,5%, riducendo lo spreco di principio attivo, eliminando il costoso sovrariempimento e mantenendo ogni lotto entro le rigorose specifiche di peso farmacopeiche.
3. Separazione delicata antistatica per capsule in gelatina e capsule vegetali HPMC
Le capsule organiche in HPMC e pullulano di origine vegetale sono ampiamente utilizzate nelle moderne applicazioni farmaceutiche e di integratori alimentari, ma le loro pareti fragili e la vulnerabilità all'adesione statica possono causare rotture sui macchinari standard.
●La soluzione meccanica: I binari di selezione delle capsule, le dita di orientamento e i fori dei segmenti in ottone sono lavorati con precisione, lucidati a specchio e trattati con uno strato superficiale antistatico.
●Il vantaggio tecnico: Questo percorso a basso attrito garantisce che le delicate capsule vegetali scorrano agevolmente attraverso la rettifica e la separazione a vuoto senza graffi superficiali, ammaccature o crepe sui bordi. Mantenendo i tassi di perdita dei gusci al di sotto di 0,05%, questo sistema consente notevoli risparmi sui costi dei materiali per capsule vuote di alta qualità.

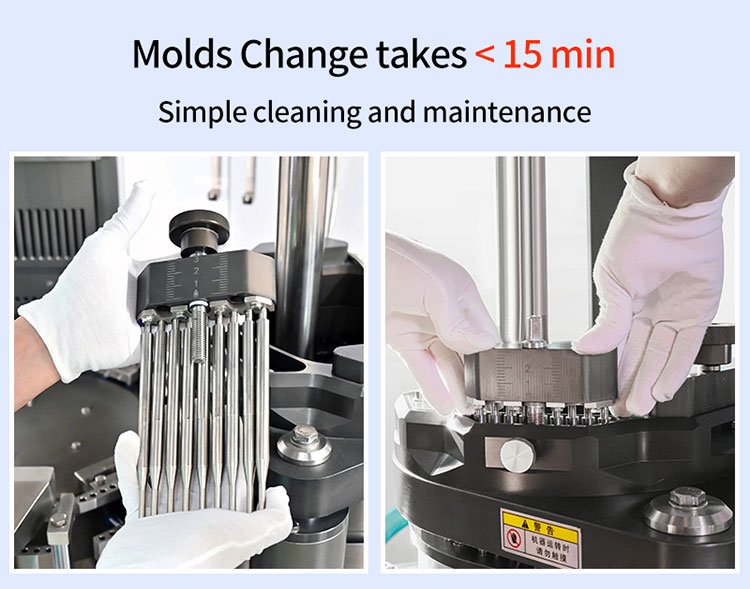

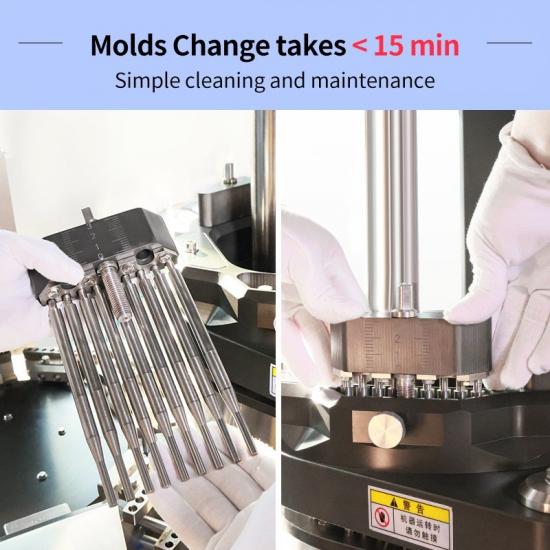

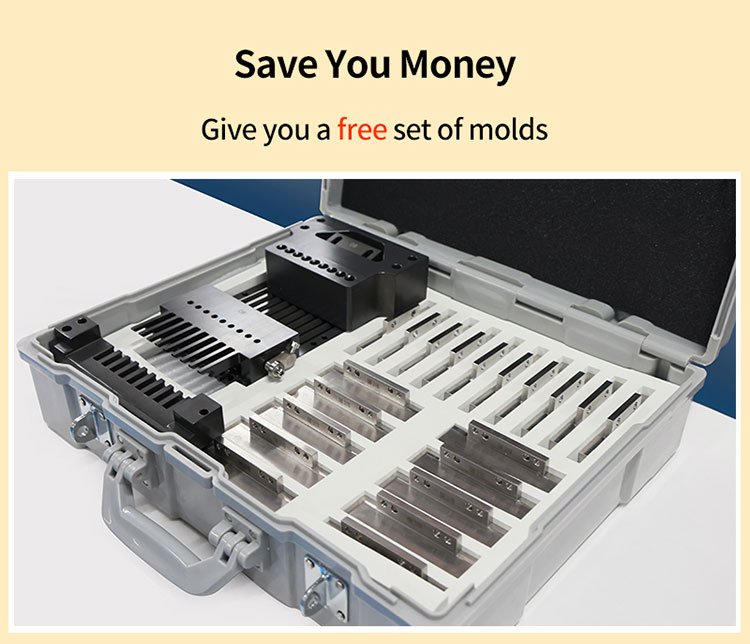

4. Progettazione del cambio formato dello stampo senza utensili in 15 minuti
Negli ambienti di produzione conto terzi ad alta varietà, trascorrere diverse ore per sostituire i componenti di cambio tra capsule di diverse dimensioni riduce direttamente la redditività dello stabilimento.
●La soluzione meccanica: L'assemblaggio del formato—compresi gli anelli dei segmenti superiori e inferiori, i binari del caricatore capsule e i blocchi dei perni di pressatura—utilizza l'allineamento di precisione tramite spine cilindriche con elementi di fissaggio meccanici a sgancio rapido.
●Il vantaggio tecnico: Un singolo operatore può completare un cambio completo del formato (dalla misura #00 fino alla #5) in soli 15-20 minuti senza richiedere strumenti di calibrazione specializzati. Questa rapida capacità di sostituzione riduce al minimo i tempi di fermo per il cambio formato, aiutando il tuo stabilimento a mantenere un'elevata agilità produttiva.
5. Metallurgia completa dei componenti a contatto in SUS316L e architettura aperta a balcone cGMP
Il rispetto degli standard normativi internazionali richiede macchinari costruiti con materiali premium non reattivi che facilitino procedure di pulizia approfondite e verificabili.
●La soluzione meccanica: Tutti i componenti che entrano in contatto con le polveri della formulazione o con i gusci vuoti sono lavorati in acciaio inossidabile SUS316L di grado medicale, mentre l'armadio esterno è costruito in SUS304 di grosso spessore.
●Il vantaggio tecnico: La zona di lavorazione utilizza un design a balcone pulito con una piastra di base liscia e priva di fessure. Questa configurazione aperta elimina i punti di accumulo dei materiali, consente rapidi lavaggi tra i lotti di produzione e soddisfa pienamente i requisiti di progettazione sanitaria degli audit FDA, EMA europea e FSSC 22000.
Matrice delle Specifiche Tecniche: Dati sulle Prestazioni NJP-1500D
Per assistere gli ingegneri addetti alla validazione, i progettisti di impianti e i team di approvvigionamento tecnico durante la selezione delle apparecchiature, la tabella seguente illustra i parametri fondamentali di produzione e operativi della Macchina automatica per il riempimento di capsule NJP-1500D:
|
Parametro di Prestazione Tecnica |
Specifiche di Produzione Rich Packing NJP-1500D |
|
Capacità Massima di Produzione |
Fino a 90.000 capsule/ora (1.500 capsule/min) |
|
Formati di Capsule Applicabili |
#00, #0, #1, #2, #3, #4, #5 (Gusci rigidi in gelatina e HPMC vegetali) |
|
Intervallo di Accuratezza del Peso di Dosaggio |
Entro ±1,5% |
|
Tasso di Successo della Separazione delle Capsule |
99,9% (Meccanismo di separazione differenziale ad alto vuoto) |
|
Costruzione della Tavola Rotante di Indicizzazione |
Tavola rotante di indicizzazione brevettata completamente chiusa al 100% |
|
Architettura di Automazione e Controllo |
Industriale PLC Siemens abbinato a HMI touchscreen a colori |
|
Metallurgia delle Parti a Contatto con il Prodotto |
Pregiato forgiato Acciaio inossidabile SUS316L (Completo standard sanitario cGMP) |
|
Fabbisogno Totale di Potenza Elettrica |
7,5 kW (Configurazioni standard 380V / 220V trifase, 50/60Hz) |
Costo Totale di Proprietà (TCO) e Supporto alla Validazione della Camera Bianca
Quando si investe in una macchina automatica per il riempimento di capsule, i dirigenti esperti del settore farmaceutico valutano il Costo Totale di Proprietà (TCO) a lungo termine insieme alla spesa iniziale di capitale. I macchinari a basso costo privi di un robusto isolamento delle zone o di un controllo preciso del dosaggio spesso comportano elevate spese ricorrenti, tra cui sprechi di API dovuti alle variazioni di peso, elevati tassi di scarto dei gusci e ritardi prolungati durante le ispezioni di validazione della camera bianca.
La Macchina automatica per il riempimento di capsule NJP-1500D Rich Packing ottimizza l'efficienza del capitale massimizzando la resa in un singolo passaggio e riducendo al minimo i tempi di inattività durante i cambi formato. Mantenendo le variazioni del peso di dosaggio entro un margine verificato di $\pm1,5\%$ e garantendo un tasso di separazione delle capsule superiore al 99,9%, il sistema riduce significativamente gli sprechi di formulazione. Questa protezione è particolarmente preziosa quando si trattano principi attivi costosi o estratti erboristici delicati.
Inoltre, la preparazione della documentazione per gli audit normativi da parte di enti come la FDA statunitense, Health Canada o le agenzie nazionali europee dei medicinali può rappresentare un notevole onere per i team interni della qualità.
Per semplificare questo processo, ogni sistema viene spedito direttamente dalla fabbrica con un pacchetto completo di documentazione per la qualifica. Questo include protocolli completi in inglese nativo per Qualifica dell'Installazione (IQ), Qualifica Operativa (OQ) e Qualifica delle Prestazioni (PQ).
Fornendo protocolli di test preformattati per le calibrazioni dei sensori, i circuiti di arresto di emergenza e la verifica dell'accuratezza del dosaggio, ti aiutiamo a risparmiare notevoli costi di consulenza e ad accelerare il percorso verso la produzione commerciale.
Riepilogo e invito all'azione: assicurati prezzi diretti dalla fabbrica
Il Rich Packing Riempitrice automatica di capsule NJP-1500D offre una soluzione affidabile e ad alte prestazioni per l'incapsulamento moderno di dosaggi solidi. Combinando una tavola rotante indicizzata completamente chiusa brevettata con un meccanismo di dosaggio a perni di compattazione di precisione a 5 fasi, utensili antistatici per capsule vegetali e un layout aperto a balcone in SUS316L, questa piattaforma elimina i problemi comuni del settore legati a perdite di polvere, variabilità del dosaggio e lunghi tempi di cambio formato.
Che tu stia ampliando un impianto farmaceutico commerciale, aggiornando una struttura di produzione conto terzi o aumentando la capacità di una linea nutraceutica ad alta produzione, la NJP-1500D fornisce l'affidabilità strutturale e il supporto alla convalida necessari per mantenere un OEE del 92% o superiore nelle tue operazioni.
FAQ tecnica per i team di approvvigionamento delle camere bianche
D1: Come mantiene la NJP-1500D un'OEE di incapsulamento superiore al 92% nella produzione continua?
R: La Riempitrice automatica di capsule NJP-1500D utilizza una tavola rotante indicizzata completamente chiusa e brevettata che isola completamente le camme di azionamento interne e i cuscinetti dalla polvere sospesa nell'aria. In combinazione con una rete automatizzata di sensori a circuito chiuso, un tasso di separazione delle capsule del 99,9% e il rigetto automatico dei guasti, previene gli inceppamenti meccanici e le microfermate comuni nelle macchine a torretta aperta più vecchie.
D2: Questa riempitrice automatica di capsule può gestire capsule vegetali organiche HPMC fragili senza romperle?
R: Sì, assolutamente. La macchina dispone di guide di selezione lucidate a specchio, dita di orientamento delicate e trattamenti superficiali al cromo antistatico in tutte le aree di contatto con le capsule. Questo percorso a basso attrito garantisce che le capsule vegetali fragili in HPMC e pullulano siano orientate, separate e chiuse senza problemi senza scheggiature dei bordi o crepe nelle pareti.
D3: Quanto tempo richiede un cambio completo del formato della misura della capsula sulla NJP-1500D?
R: Grazie al posizionamento con perni di precisione e ai dispositivi di fissaggio meccanici a sgancio rapido, un singolo tecnico può completare un cambio completo del formato, inclusi segmenti, guide del caricatore e blocchi dei perni di compattazione, in soli 15-20 minuti senza la necessità di strumenti di calibrazione specializzati.
D4: Come impedisce il sistema di compattazione a 5 fasi le variazioni del peso della polvere?
R: Invece di forzare la formulazione in un cilindro compatto con un'unica rapida corsa di compressione, la macchina comprime gradualmente la polvere in cinque fasi distinte. Questa compattazione incrementale consente all'aria intrappolata di fuoriuscire uniformemente, equalizzando la densità in tutti i fori di dosaggio e mantenendo le variazioni del peso di riempimento rigorosamente entro ±1,5%, anche quando vengono lavorati estratti botanici non a scorrimento libero.
D5: Quali documenti di convalida vengono forniti per gli audit farmaceutici internazionali?
R:Ogni macchina viene spedita direttamente dalla fabbrica con un pacchetto completo di convalida normativa. Questo include la certificazione CE completa, schemi elettrici, registri di tracciabilità dei materiali e modelli completi in inglese nativo per la Qualifica dell'Installazione (IQ), la Qualifica Operativa (OQ) e la Qualifica delle Prestazioni (PQ).
