Compresse bilayer: una guida completa alla produzione, all'adesione degli strati e ai difetti comuni

Una compressa bilayer combina due formulazioni preparate separatamente in un'unica unità di dosaggio. I due strati possono contenere diversi principi attivi, seguire diversi profili di rilascio o mantenere separati gli ingredienti quando il contatto diretto creerebbe problemi di stabilità o di processo. La compressa finita deve comunque comportarsi come un unico prodotto durante compressione, espulsione, rivestimento, confezionamento, trasporto e conservazione.

Questo requisito rende la produzione di compresse bilayer più impegnativa rispetto alla normale compressione di compresse monostrato. Ogni formulazione ha la propria scorrevolezza, densità, livello di umidità, risposta alla lubrificazione e comportamento alla deformazione. Il primo strato deve essere abbastanza compatto da rimanere stabile prima della seconda fase di riempimento, ma non così denso da impedire al secondo strato di formare un'interfaccia resistente. Gli errori di peso degli strati, il trascinamento di polvere, il capping e la delaminazione spesso iniziano in questo punto.

La ricerca sulle compresse bilayer mostra che le proprietà dei materiali, la compressione del primo strato, la compressione finale e la rugosità dell'interfaccia influenzano tutte la resistenza meccanica. Le impostazioni corrette derivano quindi dallo sviluppo specifico del prodotto e dal lavoro di scale-up, piuttosto che da una formula universale della pressione. (PubMed)

1. Che cos'è una compressa bilayer e perché viene utilizzata?

Una compressa bilayer contiene esattamente due strati formati da miscele separate. La prima miscela entra nella matrice e riceve una compattazione controllata. La seconda miscela viene quindi aggiunta e la compressione finale unisce entrambi gli strati in un'unica compressa.

Una compressa multistrato è la categoria più ampia per le compresse contenenti due o più strati. Una compressa trilayer contiene tre strati. I colori degli strati sono opzionali: il colore può rendere l'interfaccia più facile da ispezionare, ma la struttura è definita da formulazioni separate e dal riempimento sequenziale.

Le compresse bilayer vengono selezionate quando una singola miscela omogenea non può fornire il design del prodotto richiesto.

Un uso comune è la combinazione di rilascio immediato e rilascio prolungato. Il primo strato fornisce una dose iniziale, mentre il secondo utilizza eccipienti che controllano il rilascio per mantenere l'erogazione per un periodo più lungo. Il comportamento del rilascio deriva dalla formulazione di ciascuno strato, non dalla differenza di colore.

Un altro uso è combinare due principi attivi in un'unica unità di dosaggio. Gli strati separati consentono a ciascun ingrediente di utilizzare leganti, disintegranti, lubrificanti o metodi di granulazione adatti. Il design può anche ridurre il contatto diretto tra materiali che non dovrebbero rimanere completamente miscelati durante la conservazione, sebbene siano comunque necessari studi di stabilità perché il confine tra gli strati non è una barriera perfetta.

I pesi degli strati non devono essere necessariamente uguali. Un design 50:50 è più facile da visualizzare, ma i prodotti commerciali possono utilizzare uno strato primario spesso e uno strato secondario sottile. Gli strati sottili sono più difficili da controllare perché un piccolo errore assoluto rappresenta una percentuale maggiore del peso target.

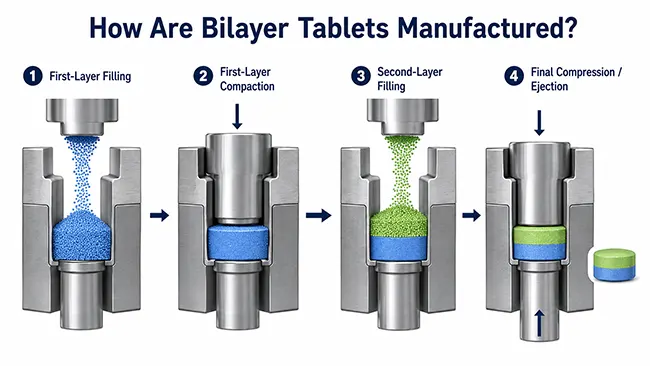

2. Come vengono prodotte le compresse bilayer?

La produzione di compresse bilayer inizia con due formulazioni preparate indipendentemente. Ogni miscela può seguire la compressione diretta, la granulazione a umido o la granulazione a secco in base alle proprie proprietà. Anche essiccazione, macinazione, setacciatura e lubrificazione vengono completate separatamente.

Prima della compressione, i team di sviluppo confrontano la distribuzione delle dimensioni delle particelle, la densità apparente, la scorrevolezza, l'umidità, la comprimibilità, il recupero elastico e la concentrazione di lubrificante. Una miscela che produce una compressa monostrato resistente non crea automaticamente un'interfaccia resistente quando viene abbinata a un altro materiale.

Riempimento del primo strato

L'alimentatore del primo strato introduce la formulazione iniziale nella matrice. La posizione del punzone inferiore determina il volume disponibile, mentre il livello della polvere, la velocità dell'alimentatore e la densità apparente influenzano il peso effettivo.

Il controllo del primo strato è importante perché il peso totale della compressa può nascondere un errore. Il primo strato può essere leggero mentre il secondo è pesante, lasciando la compressa finale vicina al peso target anche se le singole dosi sono errate.

Compattazione del primo strato

Il primo strato riceve una compattazione controllata prima che la matrice raggiunga il secondo alimentatore. Questo passaggio stabilizza la superficie e riduce i disturbi durante la fase successiva di riempimento.

Una compattazione insufficiente può consentire la miscelazione della polvere, il movimento della superficie e un confine poco definito. Una compattazione eccessiva può creare una superficie densa e liscia con minore possibilità per le particelle del secondo strato di incastrarsi tra loro.

La ricerca ha dimostrato che una compressione più elevata del primo strato può ridurre la resistenza dell'interfaccia in alcune formulazioni. L'impostazione deve quindi essere stabilita attraverso test piuttosto che copiata da un altro prodotto.

Riempimento del secondo strato e compressione finale

Il punzone inferiore crea spazio sopra il primo strato e il secondo alimentatore aggiunge la formulazione successiva. Le condizioni del raschiatore, la pulizia del piano della matrice, la tenuta dell'alimentatore e l'aspirazione della polvere influenzano tutti il fatto che il secondo strato rimanga pulito e riempito con precisione.

La compressione finale svolge tre funzioni: compatta il secondo strato, consolida ulteriormente il primo e forma l'interfaccia tra i due. La forza principale, il tempo di permanenza, la velocità della torretta, la forma del punzone e la deformazione del materiale influenzano tutti il risultato.

Dopo la compressione, il punzone inferiore solleva la compressa per l'espulsione. Le compresse passano normalmente attraverso un depolveratore di compressee, quando richiesto, attraverso un metal detector farmaceutico. I controlli in-process comprendono aspetto, confine tra gli strati, peso, spessore, durezza e friabilità prima che le compresse passino al rivestimento o al confezionamento.

3. Come controlla il processo una comprimitrice bilayer?

Una comprimitrice bilayerdeve coordinare due alimentazioni di materiale con fasi di riempimento separate e due eventi di compressione. La sequenza di base della macchina comprende alimentazione del primo strato, compattazione controllata del primo strato, alimentazione del secondo strato, compressione finale, espulsione e scarico.

Controllo dell'alimentazione e della profondità di riempimento

Ogni strato necessita della propria impostazione di riempimento perché le due miscele possono avere densità diverse. Anche il funzionamento stabile dell'alimentatore è altrettanto importante. Un alimentatore forzato può migliorare il riempimento della matrice quando il flusso per gravità è insufficiente, ma una velocità eccessiva dell'alimentatore può modificare la densità apparente o aumentare la segregazione.

L'impostazione più utile non è quella più veloce. Le prove di produzione dovrebbero confermare che entrambi i pesi degli strati rimangano stabili nell'intervallo di velocità previsto.

Controllo della compressione e della polvere

La compressione del primo strato e quella finale devono essere ripetibili in modo indipendente. La velocità della torretta influenza il tempo di riempimento della matrice, il rilascio dell'aria e il tempo di permanenza, mentre utensili usurati o movimenti instabili del punzone possono creare variazioni specifiche della stazione.

La rimozione della polvere è particolarmente importante tra le due zone di alimentazione. La polvere libera trascinata nel secondo strato può modificare il peso, rendere meno definito il confine visivo e creare contaminazione incrociata.

La macchina comprimitricea doppio strato di Rich Packing è ideale per la produzione di compresse bilayer. Questa serie include regolazione digitale della profondità di riempimento e della pressione, alimentazione forzata opzionale, aspirazione superiore e inferiore della polvere, controllo PLC Siemens, camera di compressione chiusa, utensili GCr15 e forza di compressione fino a 120 kN.

Queste caratteristiche supportano un riempimento ripetibile, la regolazione della pressione, la pulizia e il controllo della polvere. La selezione finale dell'apparecchiatura dipende comunque da entrambe le formulazioni, dal rapporto di peso degli strati, dalle dimensioni della compressa, dall'obiettivo di produzione, dai requisiti di monitoraggio e dalla procedura di pulizia prevista.

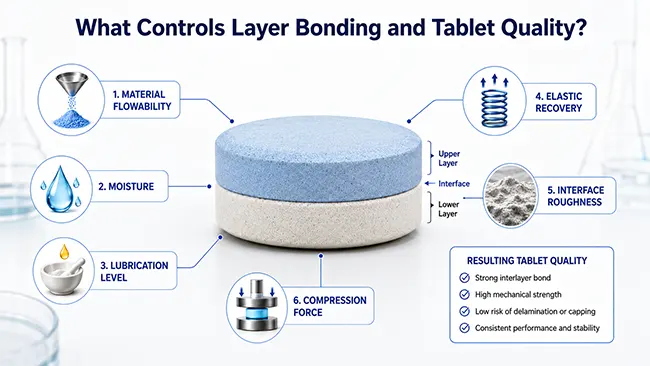

4. Cosa controlla l'adesione tra gli strati e la qualità della compressa?

Una compressa bilayer resistente richiede sia una resistenza complessiva accettabile sia un'interfaccia stabile. La sola durezza totale non dimostra che gli strati siano saldamente uniti.

Il comportamento del materiale è il primo fattore. La scorrevolezza influenza il riempimento della matrice, la densità determina quanto peso occupa il volume disponibile e la dimensione delle particelle influenza il compattamento e la segregazione. L'umidità modifica il comportamento alla deformazione e all'adesione. I lubrificanti riducono l'attrito, ma una lubrificazione eccessiva può rivestire le superfici delle particelle e indebolire l'adesione.

Il recupero elastico è un'altra preoccupazione importante. Entrambi gli strati si espandono dopo il rilascio della pressione. Quando uno recupera più dell'altro, si sviluppano tensioni nell'interfaccia. La compressa può quindi dividersi durante l'espulsione, il rivestimento, il trasporto o lo stoccaggio. Le proprietà dei materiali e le impostazioni di compressione devono quindi essere valutate insieme anziché come variabili separate.

Anche la rugosità dell'interfaccia è importante. Una superficie del primo strato moderatamente ruvida offre alla seconda formulazione maggiori possibilità di incastro meccanico. Una pressione eccessiva sul primo strato può ridurre tale rugosità. La ricerca ha collegato una maggiore rugosità interfaciale a compresse bilayer più resistenti, sebbene il risultato finale dipenda ancora dalle proprietà di compattazione di entrambi i materiali.

Anche la sequenza degli strati può modificare il risultato. Posizionare un materiale più plastico sotto un materiale più fragile può comportarsi diversamente rispetto all'inversione dell'ordine. Le prove di sviluppo dovrebbero quindi valutare la sequenza prevista anziché testare le due formulazioni solo come compresse singole.

Infine, velocità e tempo di permanenza influenzano riempimento, disaerazione e consolidamento. Una prova utile confronta entrambi i pesi degli strati, il peso totale, la durezza, la friabilità, l'aspetto del confine e il tasso di scarto a velocità operative bassa, normale e massima.

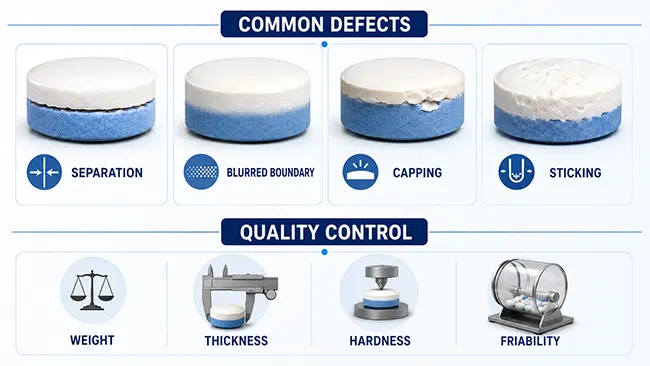

5. Difetti comuni, controllo qualità e aumento della scala produttiva

Il momento e la posizione in cui si verifica un difetto aiutano a restringere la causa. I problemi presenti dall'avvio indicano generalmente la formulazione, la configurazione, l'attrezzaggio o impostazioni errate. I difetti che compaiono dopo un funzionamento prolungato suggeriscono segregazione, compattazione nell'alimentatore, accumulo di materiale o variazioni delle condizioni di umidità.

Un difetto associato a una sola stazione di punzonatura indica generalmente un problema locale di attrezzaggio, movimento del punzone o variazione del riempimento della matrice. Un problema presente in tutte le stazioni indica più probabilmente una condizione condivisa del materiale o del processo.

La separazione degli strati merita particolare attenzione perché l'aumento della sola compressione finale non risolve sempre il problema. La superficie del primo strato, il livello di lubrificante, il recupero elastico, l'aria intrappolata e la compatibilità della formulazione devono essere considerati insieme. L'interfaccia può cedere immediatamente dopo l'espulsione o successivamente durante il rivestimento e il confezionamento.

Controllo qualità, aumento di scala e confezionamento

Il controllo in-processo dovrebbe monitorare separatamente il primo strato, il secondo strato e la compressa finale. Le registrazioni utili includono i pesi dei singoli strati, il peso totale, la forza di compressione, lo spessore, l'aspetto, il tasso di scarto, la velocità e la perdita di polvere.

I test sul prodotto finito seguono la specifica approvata e possono includere aspetto, variazione di peso, durezza, friabilità, dosaggio, uniformità del contenuto, dissoluzione, stabilità e integrità degli strati. I prodotti contenenti due principi attivi necessitano di metodi adeguati e criteri di accettazione per ciascun ingrediente.

ICH Q8 collega gli attributi critici dei materiali e i parametri di processo alla qualità del prodotto e supporta lo sviluppo di un intervallo operativo giustificato. ICH Q6A colloca le specifiche del prodotto finito all'interno di una strategia di controllo più ampia che comprende anche sviluppo, convalida, controllo in-processo, studi di stabilità e GMP.

L'aumento di scala richiede più del semplice incremento della velocità della torretta. Le variazioni delle apparecchiature di produzione modificano il taglio dell'alimentatore, il tempo di riempimento della matrice, il tempo di permanenza, le condizioni di vuoto, il ricircolo della polvere e la durata del lotto. Le prove dovrebbero includere avvio, funzionamento normale, variazioni di velocità, arresti, riavvii e funzionamento prolungato.

L'utilizzo delle formulazioni reali fornisce prove più utili rispetto ai test eseguiti solo con polvere standard. La prova dovrebbe riprodurre il rapporto previsto degli strati, il diametro della compressa, lo spessore, la produzione e la gestione a valle.

Il confezionamento deve proteggere sia la formulazione sia l'interfaccia. I prodotti sensibili all'umidità possono richiedere materiali blister ad alta barriera, mentre le compresse meccanicamente fragili necessitano di un percorso di alimentazione e confezionamento che eviti impatti eccessivi. Il confezionamento in flacone può includere l'inserimento di essiccante e la sigillatura a induzione quando giustificati dai dati di stabilità.

Conclusione

Una compressa a doppio strato unisce due formulazioni, ma la produzione di successo dipende dal controllo separato di ciascuna prima che diventino un'unica unità di dosaggio. Alimentazione stabile, corretta compattazione del primo strato, riempimento pulito del secondo strato, compressione finale adeguata e test specifici per strato sono le principali basi.

Una pressa per compresse a doppio strato fornisce la sequenza e i punti di controllo necessari, ma la forza della macchina non può correggere scarsa scorrevolezza, deformazione incompatibile, lubrificazione eccessiva o un rapporto degli strati non adeguato. La produzione affidabile deriva dall'abbinamento delle proprietà della formulazione, dell'attrezzaggio, dell'alimentazione, della compressione, del controllo della polvere, della velocità, dei test di qualità e del confezionamento all'interno di un intervallo operativo convalidato.

Domande frequenti

Qual è la differenza tra una compressa a doppio strato e una compressa normale?

Una compressa normale viene generalmente prodotta da una sola miscela principale in un'unica sequenza di riempimento. Una compressa a doppio strato utilizza due formulazioni separate, due fasi di riempimento e una compressione sequenziale.

Perché le compresse a doppio strato si separano?

Le cause comuni includono una compressione eccessiva del primo strato, una debole formazione dell'interfaccia, un diverso recupero elastico, un eccesso di lubrificante, variazioni di umidità e aria intrappolata.

Una normale pressa rotativa per compresse può produrre compresse a doppio strato?

Una pressa progettata per un solo alimentatore e una sola sequenza di compressione non fornisce un controllo completo del doppio strato. L'apparecchiatura necessita di una configurazione adeguata per due alimentatori, la compattazione del primo strato, il riempimento del secondo strato e la compressione finale.

Come viene controllato il peso di ciascuno strato?

Ogni strato utilizza la propria profondità di riempimento, impostazione dell'alimentatore, livello della polvere e controlli di processo. Il campionamento del primo strato o il feedback automatico vengono aggiunti quando richiesti dal prodotto e supportati dalla macchina.

Una compressione maggiore migliora sempre il legame tra gli strati?

No. Una pressione eccessiva sul primo strato può rendere liscia e densa la superficie, riducendo il legame interfacciale. Anche la pressione finale deve rimanere entro un intervallo che garantisca la resistenza senza creare stress eccessivo o modificare le prestazioni del prodotto.

Riferimenti

● Abebe, A. et al. Revisione della tecnologia delle compresse bilayer. (PubMed)

● ICH. Sviluppo farmaceutico e specifiche Q6A. (ICH)
