Guida ai miscelatori farmaceutici: tipi essenziali, usi e come scegliere

La miscelazione è un'operazione unitaria centrale nella produzione farmaceutica di forme solide. Polveri, granuli, principi attivi farmaceutici ed eccipienti spesso devono essere combinati prima della granulazione, della compressione delle compresse, del riempimento delle capsule o del confezionamento delle polveri. Un miscelatore farmaceutico crea il movimento necessario per distribuire questi materiali attraverso un lotto, ma la macchina non determina da sola la qualità della miscela. Dimensione delle particelle, densità apparente, scorrevolezza, sequenza di caricamento, livello di riempimento, tempo di miscelazione e trasferimento del materiale influenzano tutti il risultato finale.

I termini miscelatore farmaceutico e miscelatore farmaceutico sono spesso usati in modo intercambiabile. Nella produzione di forme solide, “blender” di solito si riferisce ad apparecchiature per polveri secche e granuli, mentre “mixer” può anche descrivere apparecchiature per la miscelazione a umido e la granulazione. Questa guida si concentra sui miscelatori utilizzati per polveri e granuli farmaceutici, con particolare attenzione al miscelatore a V e al miscelatore 3D.

Che cos'è un miscelatore farmaceutico?

Un miscelatore farmaceutico combina due o più materiali in una miscela adatta alla fase successiva della produzione. Nella produzione di forme solide, il lotto può contenere un API, riempitivi, leganti, disgreganti, agenti scorrevoli, lubrificanti, granuli secchi o pellet rivestiti.

La macchina deve creare un modello appropriato di movimento delle particelle senza causare danni, calore, adesione o segregazione non necessari. Il punto finale dipende dalla formulazione e dal processo, piuttosto che da un tempo di miscelazione universale o da un valore di uniformità pubblicizzato. ICH Q8(R2) collega la comprensione della formulazione, gli attributi dei materiali, i parametri di processo e i controlli di produzione, sostenendo il principio che nessuna singola impostazione del miscelatore può sostituire la comprensione del processo.

Come si miscelano le polveri farmaceutiche

• Diversi meccanismi possono agire all'interno di un miscelatore farmaceutico:
• La diffusione sposta le singole particelle attraverso la superficie del letto di polvere.
• La convezione trasferisce gruppi più grandi di polvere tra diverse parti del recipiente.
• Il rimescolamento per rotolamento solleva, divide e ricombina il materiale mentre il recipiente ruota.
• Il taglio crea un movimento relativo tra gli strati di materiale attraverso componenti interni motorizzati.

La maggior parte delle macchine combina più di un meccanismo. Un miscelatore farmaceutico a V si basa principalmente sul rimescolamento per rotolamento e sulla diffusione, un miscelatore a nastro crea una convezione più intensa, un miscelatore farmaceutico 3D produce un percorso della polvere multidirezionale e un granulatore miscelatore ad alto taglio utilizza una girante e un tritatore durante la granulazione a umido.

Una forza maggiore non è automaticamente migliore. Il rotolamento delicato protegge i granuli fragili, mentre le polveri coesive possono richiedere un movimento più attivo. Un taglio più intenso può favorire la formazione della massa umida, ma può anche alterare la struttura delle particelle o aumentare il calore.

Perché la scelta del miscelatore è importante

Il miscelatore farmaceutico selezionato influenza il tempo di lavorazione, lo scarico, la pulizia, il trasferimento e la ripetibilità del lotto. Influenza anche il comportamento della miscela quando alimenta una comprimitrice, una macchina per il riempimento delle capsule, un granulatore o una macchina per il riempimento delle polveri.

Una macchina adatta può comunque produrre una miscela insoddisfacente quando le differenze di dimensione o densità delle particelle sono troppo elevate, la sequenza di caricamento non è adatta, il livello di riempimento è al di fuori dell'intervallo pratico o il materiale si separa dopo lo scarico. La ricerca sulla miscelazione farmaceutica mostra che l'omogeneità dipende dal design dell'apparecchiatura, dalla concentrazione dell'API, dalla sequenza di carica, dal livello di riempimento, dal tempo, dalla velocità, dalla scala e dalle proprietà della polvere come dimensione, forma, densità e coesività.

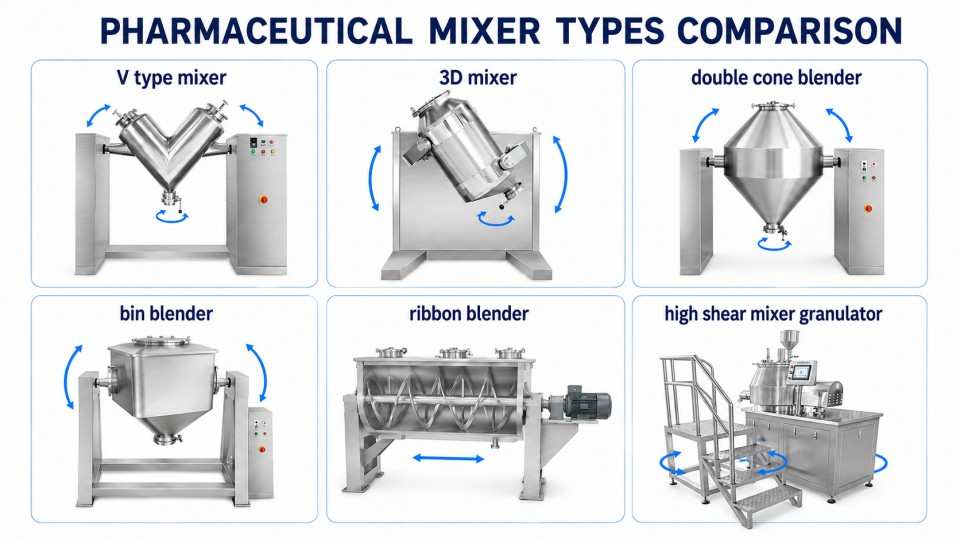

Tipi essenziali di miscelatori farmaceutici

Diversi design di miscelatori creano diversi movimenti del materiale. Il confronto seguente si concentra sulle apparecchiature comunemente utilizzate per polveri, granuli e lavorazione di forme solide.

Miscelatori a rotolamento

I miscelatori a V, i miscelatori 3D, i miscelatori a doppio cono e i miscelatori per contenitori spostano tutti il materiale mediante la rotazione o il riposizionamento del recipiente. Di solito forniscono un taglio relativamente basso e sono adatti a polveri secche o granulati che possono muoversi attraverso il letto di polvere senza una forte agitazione meccanica.

Un miscelatore a V divide il lotto tra due bracci collegati e lo ricombina vicino alla sezione inferiore, risultando pratico per polveri a libero scorrimento, granulati secchi e trattamenti delicati.

Un miscelatore 3D muove il recipiente in diverse direzioni, creando una traiettoria più complessa mantenendo un basso taglio. È utile quando le prove mostrano che il rotolamento su un singolo asse non ridistribuisce sufficientemente il materiale.

Un miscelatore a doppio cono consente una miscelazione delicata e lo scarico ma, come altri miscelatori a rotolamento, può avere difficoltà con polveri coesive. Un miscelatore per contenitori o IBC utilizza il contenitore di trasporto come recipiente di miscelazione, riducendo le fasi di trasferimento quando il sistema più ampio di sollevamento, scarico e pulizia è compatibile.

Apparecchiature di miscelazione forzata e a umido

Un miscelatore a nastro utilizza nastri elicoidali per un movimento convettivo più intenso e può essere adatto a lotti più grandi o a polveri che richiedono una miscelazione più attiva, sebbene i suoi alberi, le guarnizioni e le estremità della vasca aggiungano considerazioni per la pulizia.

Un miscelatore granulatore ad alto taglio utilizza una girante e un tritatore per distribuire il legante e formare granulati umidi. Non è un sostituto diretto della miscelazione finale delicata. Le ricerche mostrano che la non uniformità può svilupparsi sia durante la miscelazione a secco sia durante la formazione della massa umida, quindi l'intero processo deve essere valutato.

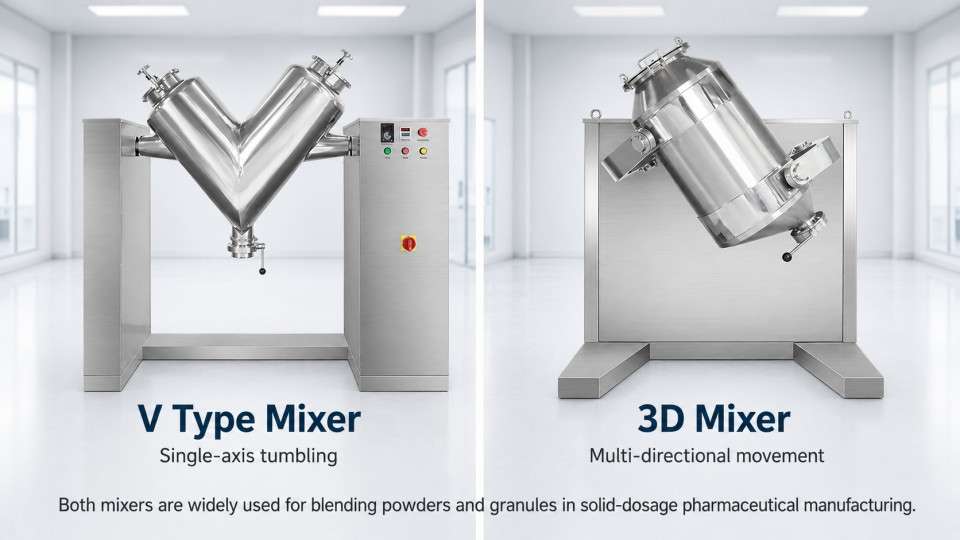

Miscelatore a V vs miscelatore 3D per polveri farmaceutiche

Rich Packing fornisce miscelatori a V e miscelatori 3D per applicazioni con polveri e granulati. La selezione dovrebbe iniziare dal comportamento del materiale e dai requisiti di produzione, piuttosto che dall'ipotesi che la macchina più complessa sia sempre migliore.

AUn miscelatore a V è spesso un punto di partenza pratico per una formulazione a libero scorrimento con una dimensione delle particelle e un intervallo di densità gestibili. Un miscelatore 3D diventa più rilevante quando il movimento multidirezionale produce una migliore ridistribuzione nelle prove sui materiali.

Nessun design elimina automaticamente la segregazione né garantisce una percentuale di uniformità fissa. Le polveri coesive possono rimanere difficili da miscelare in entrambi i casi, e componenti con dimensioni o densità molto diverse possono separarsi durante lo scarico. La selezione deve quindi basarsi sulle prestazioni effettive del materiale.

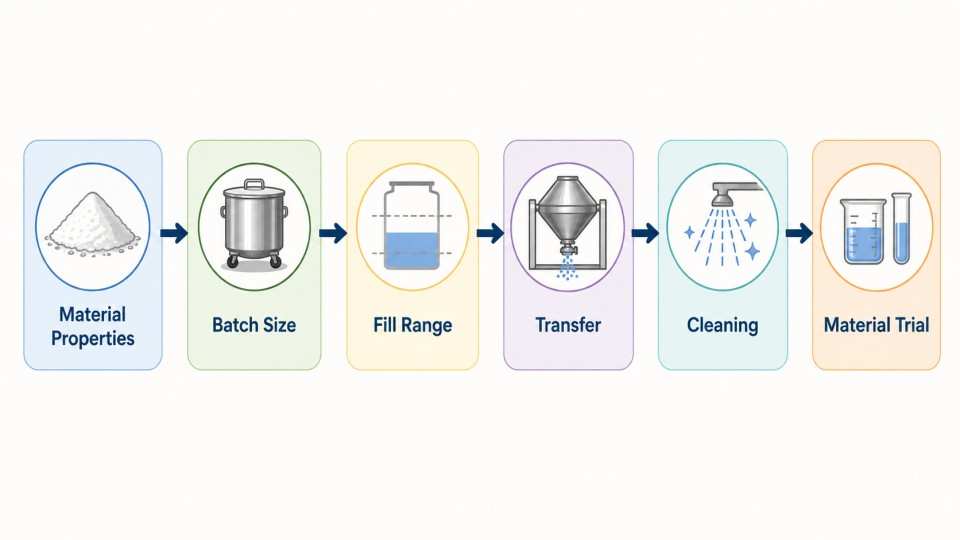

Come scegliere il miscelatore farmaceutico giusto

Iniziare dal materiale

La selezione inizia dalle proprietà della formulazione:

• forma della polvere o del granulato;
• distribuzione delle dimensioni delle particelle;
• densità apparente e scorrevolezza;
• coesività e tendenza ad agglomerarsi;
• sensibilità all'umidità e comportamento elettrostatico;
• fragilità delle particelle;
• concentrazione di API e rapporti tra i componenti.

Le proprietà della polvere influenzano la miscelazione, il trasferimento, la compressione in compresse e il riempimento delle capsule. Una scarsa scorrevolezza può causare un movimento instabile attraverso tramogge e alimentatori, mentre differenze nelle proprietà delle particelle possono aumentare il rischio di segregazione.

Abbinare la dimensione del lotto e l'intervallo di riempimento

Il volume nominale del recipiente non corrisponde alla capacità utilizzabile del lotto. La polvere necessita di spazio per muoversi, mentre un riempimento insufficiente può indebolire anche la circolazione prevista. La selezione del lotto deve considerare sia il peso sia il volume apparente.

L'intervallo di riempimento effettivo dovrebbe essere stabilito per la macchina e la formulazione specifiche. La ricerca ha dimostrato che livelli di riempimento elevati possono creare zone con scarso movimento, motivo per cui una sola percentuale di carico non dovrebbe essere applicata a ogni miscelatore farmaceutico.

Esaminare alimentazione, scarico e trasferimento

Una miscela può separarsi durante lo scarico, il trasporto, il riempimento della tramoggia o il riempimento delle matrici. La selezione dovrebbe quindi considerare altezza di caduta, vibrazioni, movimento dell'aria, geometria del contenitore e fasi di trasferimento.

Le revisioni della produzione di compresse identificano le proprietà delle particelle, il flusso della polvere, la geometria dell'apparecchiatura e le fasi consecutive di movimentazione come cause interagenti della segregazione.

Valutare la pulizia e il cambio formato

Le domande importanti includono se le superfici a contatto con il prodotto siano accessibili, se il recipiente o i componenti interni possano essere rimossi, dove possano accumularsi i residui e se siano appropriate la pulizia a secco, la pulizia a umido o una configurazione CIP.

Il grado dell'acciaio inossidabile, la finitura superficiale, le parti rimovibili e i dispositivi di spruzzatura possono supportare un design igienico, ma nessuno di questi rende automaticamente un miscelatore conforme alle GMP. Le linee guida sulla convalida dei processi della FDA sottolineano l'evidenza scientifica e il controllo del ciclo di vita, mentre ICH Q9(R1) raccomanda decisioni basate sul rischio proporzionate all'incertezza e all'importanza.

Confermare le prestazioni con prove sui materiali

Una prova utile sui materiali dovrebbe includere:

• sequenza di carico e riempimento;
• miscelazione al livello di riempimento proposto;
• campionamento rappresentativo;
• comportamento allo scarico;
• residuo di prodotto;
• trasferimento al processo successivo;
• pulizia e cambio formato.
•

Il materiale non dovrebbe essere valutato solo in base al suo aspetto all'interno del recipiente. Una posizione di campionamento potrebbe non rappresentare l'intero lotto. Studi di monitoraggio multipunto hanno dimostrato che l'osservazione di una sola posizione del miscelatore può rappresentare in modo errato lo stato effettivo della miscela.

selezione del miscelatore farmaceutico

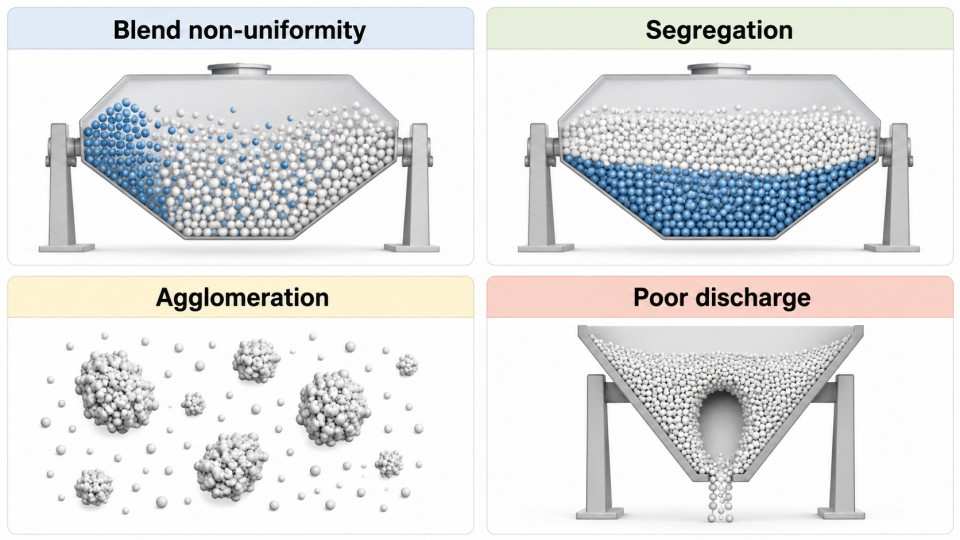

Problemi comuni di miscelazione e relative cause

Non uniformità della miscela

Una distribuzione non uniforme può derivare da movimento insufficiente, ordine di carico non adatto, materiale coesivo, livello di riempimento errato, agglomerazione o incompatibilità tra la polvere e il miscelatore.

Aumentare il tempo di miscelazione non risolve ogni caso. Una miscela può raggiungere un equilibrio tra miscelazione e segregazione, dopodiché ulteriori rivoluzioni apportano pochi miglioramenti o introducono nuovi rischi di processo.

Segregazione dopo la miscelazione

La segregazione può verificarsi attraverso setacciatura, vibrazione, fluidizzazione o caduta libera. Il trasferimento dal miscelatore a un contenitore, una tramoggia, una comprimitrice o una riempitrice di capsule può quindi essere importante quanto la fase di miscelazione stessa.

La dimensione delle particelle, la densità, la coesività, la geometria dell'apparecchiatura e le condizioni di movimentazione contribuiscono tutte al rischio. Una miscela che risulta uniforme all'interno del miscelatore può perdere tale uniformità durante le successive operazioni di movimentazione.

Agglomerazione e scarico insufficiente

Umidità, carica statica, particelle fini, adesione superficiale o formulazioni coesive possono produrre grumi e accumuli sulle pareti. Un miscelatore diverso può aiutare in alcuni casi, ma potrebbero essere necessari anche setacciatura, controllo dell'umidità, modifiche della formulazione o granulazione.

Uno scarico insufficiente può derivare anche dal design dell'uscita, da un flusso di polvere insufficiente o dalla compattazione del materiale vicino alla valvola. Il problema non dovrebbe essere automaticamente attribuito al tempo di miscelazione.

Miscelazione eccessiva e danneggiamento delle particelle

Una miscelazione più lunga non è sempre più sicura. Un'azione meccanica eccessiva può danneggiare granuli fragili, mentre una miscelazione prolungata del lubrificante può modificare le proprietà delle compresse nelle fasi successive.

Studi che hanno coinvolto lo stearato di magnesio hanno collegato tempi di miscelazione più lunghi con una riduzione della resistenza alla trazione delle compresse. Il tempo di lubrificazione dovrebbe quindi essere sviluppato e controllato come una fase specifica del processo anziché essere prolungato senza prove a supporto.

problemi comuni nella miscelazione delle polveri

Dove si colloca la miscelazione nella produzione di forme farmaceutiche solide

Un processo tipico per forme farmaceutiche solide può includere:

Dosaggio delle materie prime
→ setacciatura o macinazione quando richiesta
→ premiscelazione
→ granulazione quando richiesta
→ essiccazione e calibratura
→ miscelazione finale
→ compressione delle compresse o riempimento delle capsule
→ confezionamento

Non tutte le formulazioni utilizzano ogni fase. Le miscele per compressione diretta possono passare a una comprimitrice quando le proprietà del materiale e i dati di sviluppo supportano tale percorso. I prodotti granulati a umido richiedono la distribuzione del legante prima dell'essiccazione e della miscelazione finale.

Anche le formulazioni in capsule richiedono un flusso stabile della polvere e resistenza alla segregazione per un'alimentazione uniforme nella macchina riempitrice di capsule. Il miscelatore farmaceutico è quindi una parte di un processo produttivo integrato piuttosto che una soluzione di qualità isolata.

Conclusione

Non esiste un singolo miscelatore farmaceutico che sia il migliore per ogni polvere o granulato. I miscelatori a V forniscono una miscelazione per capovolgimento delicata ed economica per molte miscele secche a scorrimento libero. I miscelatori 3D utilizzano il movimento multidirezionale del recipiente quando è necessario un percorso della polvere più complesso. I miscelatori a doppio cono, i miscelatori a contenitore, i miscelatori a nastro e i miscelatori-granulatori ad alta azione soddisfano esigenze diverse di materiali e processi.

Una selezione adeguata inizia dalle proprietà del materiale, dal volume del lotto, dall'intervallo di riempimento, dall'alimentazione, dallo scarico, dal trasferimento, dalla pulizia e dalla lavorazione a valle. Successivamente, prove effettive sul materiale dovrebbero confermare che l'intero processo, e non solo il miscelatore, possa garantire prestazioni ripetibili.

Domande frequenti

Qual è la differenza tra un miscelatore farmaceutico e un blender farmaceutico?

I termini spesso si sovrappongono. “Blender” si riferisce comunemente alle apparecchiature per polveri secche e granuli, mentre “mixer” è un termine più ampio e può includere apparecchiature per la miscelazione a secco, la miscelazione a umido e la granulazione.

Quale miscelatore farmaceutico è il migliore per le polveri secche?

Nessun design è il migliore per ogni polvere secca. I materiali a libero scorrimento sono spesso adatti ai miscelatori a tamburo, mentre le polveri coesive possono richiedere un’azione convettiva più intensa, modifiche della formulazione o la granulazione.

Qual è la differenza tra un miscelatore a V e un miscelatore 3D?

Un miscelatore a V ruota principalmente attorno a un asse e divide e ricombina ripetutamente il letto di polvere. Un miscelatore 3D muove il contenitore in diverse direzioni, creando un percorso del materiale più complesso.

Quanto dovrebbe essere pieno un miscelatore farmaceutico?

L’intervallo di riempimento corretto dipende dalla geometria del contenitore, dalla densità apparente della polvere, dal comportamento al flusso e dall’intervallo operativo testato dal produttore. Una percentuale universale non dovrebbe essere applicata a ogni miscelatore e formulazione.

Per quanto tempo dovrebbero essere miscelate le polveri farmaceutiche?

Il tempo di miscelazione deve essere stabilito attraverso lo sviluppo del processo e un campionamento rappresentativo. Il punto finale dipende dalla formulazione, dalla macchina, dalla velocità, dal livello di riempimento, dalla sequenza di caricamento e dal rischio di segregazione o di eccessiva lubrificazione.

Riferimenti

1. ICH Q8(R2), Sviluppo farmaceutico.
2. ICH Q9(R1), Gestione del rischio per la qualità.
