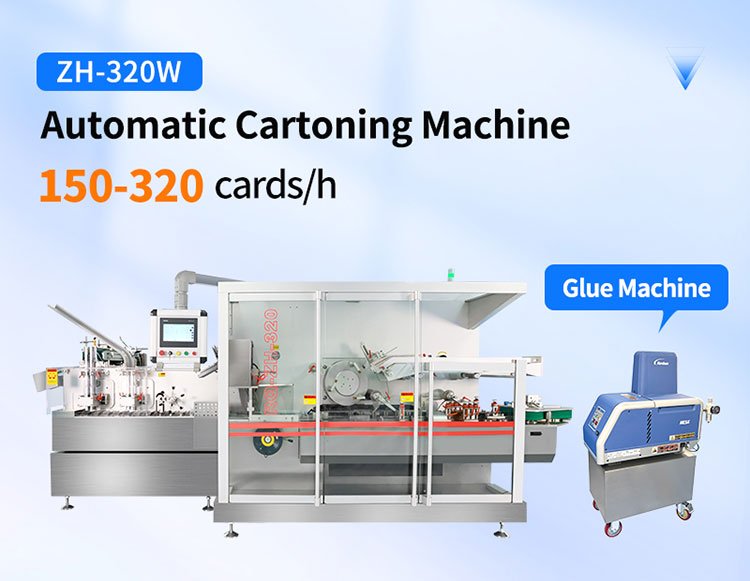

Macchina per inscatolamento ad alta velocità ZH-320W

Macchina per inscatolamento ad alta velocità ZH-320W

*** Parametro tecnico

Guangdong Rich Packing ha sviluppato con successo l'astucciatrice orizzontale RQ-ZH-320W integrando profondamente tecnologie straniere all'avanguardia e accumulando i risultati della propria ricerca scientifica. Questo modello è un esempio di nuova generazione di astucciatrice veloce e i suoi vari indicatori di prestazione soddisfano gli standard di produzione cGMP. In termini di tecnologie chiave come la spinta dei materiali e la formatura degli astucci, l'astucciatrice automatica da 320W ha raggiunto il livello avanzato internazionale di Europa e Stati Uniti, con cui è paragonabile. Questa serie di astucciatrice è rivolta principalmente ad aziende del settore farmaceutico, chimico, alimentare, dei prodotti sanitari, delle apparecchiature mediche e di altri settori che hanno elevati requisiti di astucciatura ad alta velocità.

La macchina astucciatrice serie 320 lanciata da Rich Packing è compatibile con un'ampia gamma di materiali di imballaggio. Le specifiche di confezionamento possono essere facilmente modificate con la semplice messa a punto di alcuni componenti, il che migliora notevolmente la flessibilità produttiva. La macchina è altamente intelligente e può raggiungere un funzionamento completamente automatizzato, dallo scarico del materiale, all'adsorbimento e alla formatura degli astucci, alla trasmissione del cingolo, al rilevamento manuale e del materiale, all'inserimento della linguetta, alla sigillatura delle scatole e alla rimozione degli scarti.

1. Il corpo della macchina automatica per cartone ZH-320W è realizzato in acciaio inossidabile di alta qualità o acciaio al carbonio per garantire una durata di livello industriale.

Come struttura centrale dell'astucciatrice ad alta velocità, il corpo della RQ-ZH-320W è realizzato in acciaio inossidabile di grado medicale (SUS 304) e acciaio al carbonio industriale (Q235B). Rispetto ad altri modelli dello stesso settore, la durata utile della macchina della nostra azienda è triplicata e i costi di manutenzione sono ridotti del 40%, garantendo la stabilità a lungo termine dell'apparecchiatura in ambienti difficili. Il corpo è altamente resistente alla corrosione. La macchina verrà sottoposta a un rigoroso test di nebbia salina di 72 ore prima di lasciare la fabbrica e può resistere a detergenti con un pH compreso tra 2 e 12, soddisfacendo perfettamente le esigenze di disinfezione ad alta frequenza dell'industria farmaceutica. La struttura integrata del corpo dell'astucciatrice, il telaio in acciaio al carbonio, è rinforzato mediante trattamento termico, la capacità di carico statico è di 5000 kg e l'ampiezza delle vibrazioni è controllata entro ±0,05 mm. Tutte le superfici di contatto sono lucidate a specchio (Ra≤0,8μm), non ci sono angoli morti sanitari e sono conformi allo standard sui materiali FDA 21 CFR Parte 177.2600.

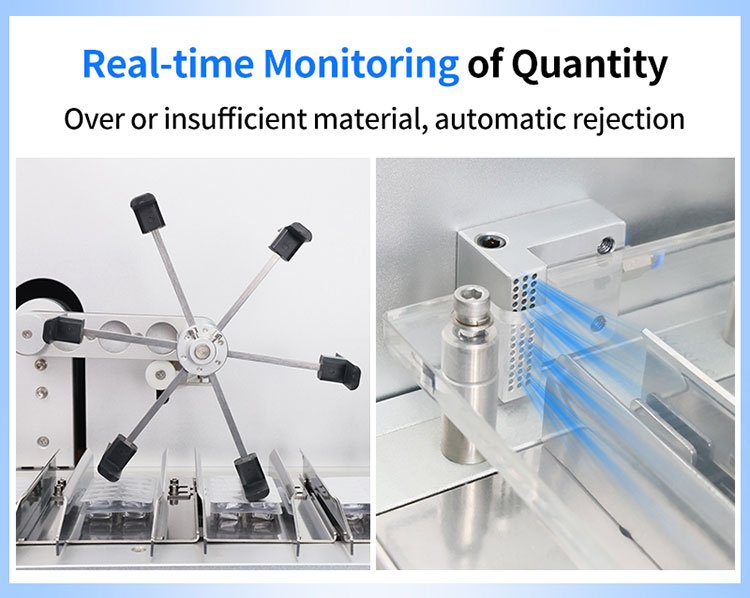

2. Sistema intelligente di monitoraggio della quantità di riempimento, che ridefinisce la precisione dell'imballaggio

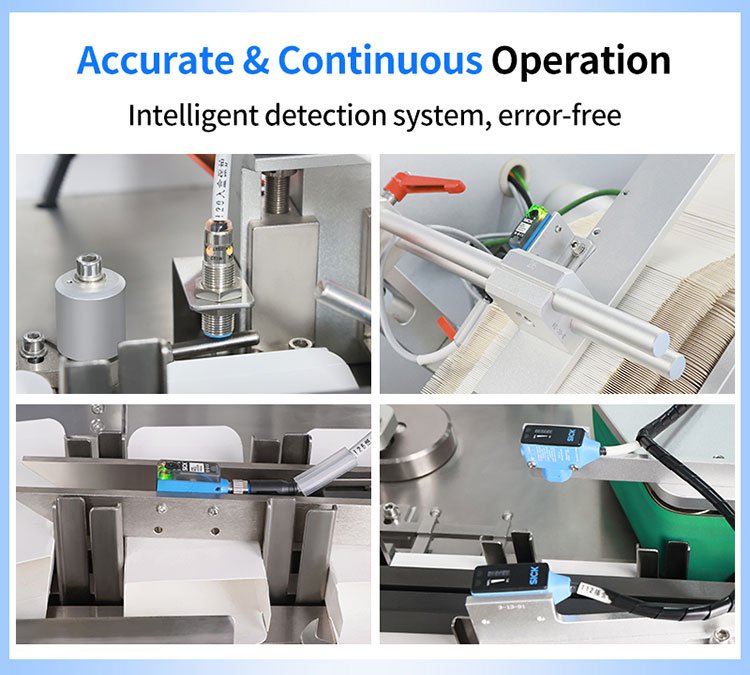

Integrando la doppia tecnologia del sensore di rilevamento della quantità + algoritmo di intelligenza artificiale, si ottiene un controllo millimetrico del processo di confezionamento. Il sistema monitora in tempo reale e ogni fase del confezionamento viene rilevata dal punto di monitoraggio a infrarossi per verificare lo stato del prodotto, anche prima dell'ingresso nella scatola, durante il riempimento e dopo la sigillatura. In combinazione con il sistema di scarto nel back-end, il tasso di conformità del prodotto raggiunge il 100%. In base ai requisiti di produzione, è possibile selezionare la funzione di tracciabilità dei dati per registrare ogni processo di confezionamento in tempo reale e caricarlo sul server cloud per la registrazione. I dati registrano in dettaglio il peso di riempimento, la quantità, la marca temporale e l'ID operatore di ciascuna scatola, generano un report elettronico conforme ai requisiti dell'Allegato 11 delle GMP UE e si combinano con il sistema di codici QR per ottenere una supervisione completa dei farmaci.

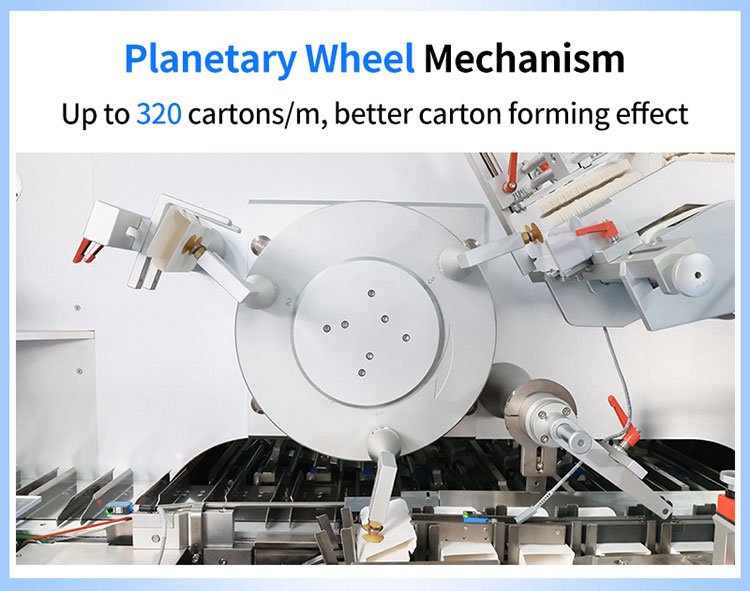

3. La macchina astucciatrice ad alta velocità da 320 W adotta un meccanismo di apertura del riduttore epicicloidale doppio a quattro divisioni uguali per rompere il collo di bottiglia della velocità

Rispetto al tradizionale metodo di apertura lineare delle scatole, a causa della struttura intrinseca limitata dall'inerzia meccanica, la velocità è solitamente difficile da superare per superare le 200 scatole/minuto. La tecnologia di astucciamento a ruote planetarie della macchina astucciatrice orizzontale RQ-ZH-320W ha raggiunto una velocità di gran lunga superiore a quella dei vecchi modelli grazie alle seguenti innovazioni, raggiungendo una produzione stabile di 320 scatole/minuto. Il ciclo a quattro stazioni funziona in modo sincrono e le quattro teste di astucciamento si muovono lungo la traiettoria planetaria. Ogni testa completa in modo indipendente le azioni di aspirazione della scatola, dispiegamento e posizionamento della scatola, migliorando l'efficienza del 160%. Astucciamento senza contatto e senza perdite, utilizzando la tecnologia di adsorbimento a pressione negativa + dispiegamento assistito dal flusso d'aria per evitare che le pinze meccaniche graffino la superficie della scatola (soprattutto quando utilizzata per imballaggi farmaceutici di fascia alta, l'effetto è più evidente).

4. Macchina astucciatrice intelligente con tecnologia di tranciatura a vibrazione servo completa per risolvere il problema dell'inserimento del prodotto nella scatola

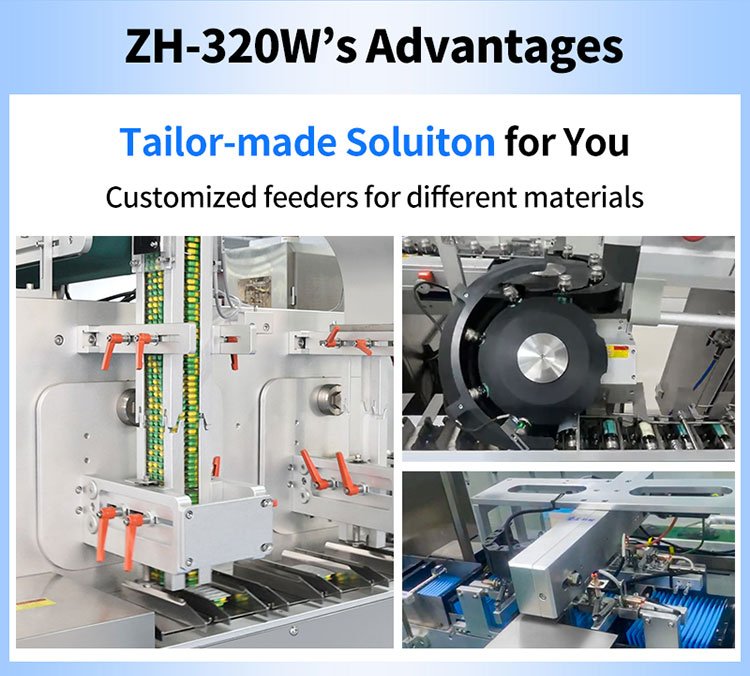

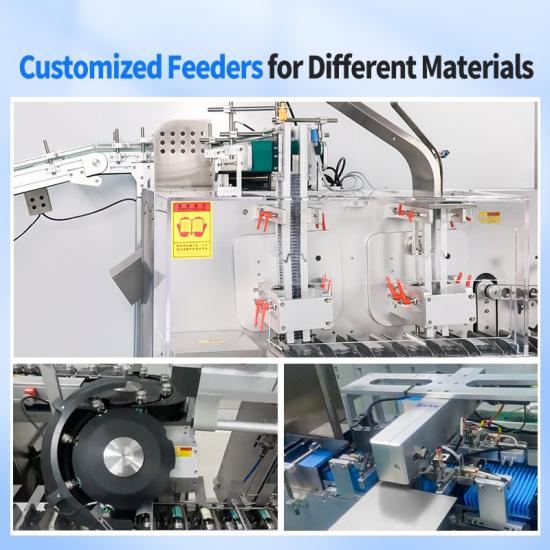

Per i prodotti che tendono a incepparsi facilmente, come i blister per compresse, l'RQ-320W utilizza un sistema di alimentazione a vibrazione servo Siemens. Il servomotore multiasse è abbinato a un driver PLC sviluppato internamente e l'ampiezza è regolabile da 0,01 a 3 mm tramite ingranaggi sincroni, mentre la frequenza è programmabile da 5 a 200 Hz. Algoritmo di quantità intelligente: il motore controlla gli strati superiore e inferiore delle lame rotanti per controllare con precisione l'aggiunta di un prodotto a ogni rotazione. Quando viene rilevato un accatastamento di prodotti (ad esempio, due blister sovrapposti), il tavolo vibrante passa automaticamente alla modalità micro-ampiezza ad alta frequenza (50 Hz/0,5 mm) per una separazione senza inceppamenti. Dati misurati: durante la lavorazione di blister in PVC da 1,2 mm di spessore, il tasso di inceppamento è sceso dallo 0,5% delle vecchie apparecchiature allo 0,001%. La macchina astucciatrice intelligente da 320 W utilizza anche un algoritmo di compensazione dinamica: quando viene rilevato che il volume di connessione è insufficiente, il sistema attiva automaticamente il meccanismo di alimentazione e l'altro meccanismo di alimentazione funzionerà immediatamente e il tempo di risposta alla compensazione degli errori è di soli 50 ms.

5. La piegatrice tedesca GUK, la macchina per l'astucciamento di blister ad alta velocità, è durevole per 30 anni

Componente chiave per l'imballaggio in cartone, la piegatrice adotta prodotti di fascia alta della serie tedesca GUK e presenta tre vantaggi principali. Offre una maggiore versatilità e il numero di pieghe può essere impostato liberamente da 1 a 4, ottenendo un errore di posizione della piega di ≤±0,03 mm. Prestazioni eccellenti e un funzionamento stabile sono garantiti anche in caso di imballaggio in cartone ad alta velocità. Dopo rigorosi test comparativi nelle stesse condizioni: dopo 72 ore di funzionamento continuo, il tasso di formatura difettosa della piegatrice GUK è solo 1/20 di quello di altri prodotti simili.

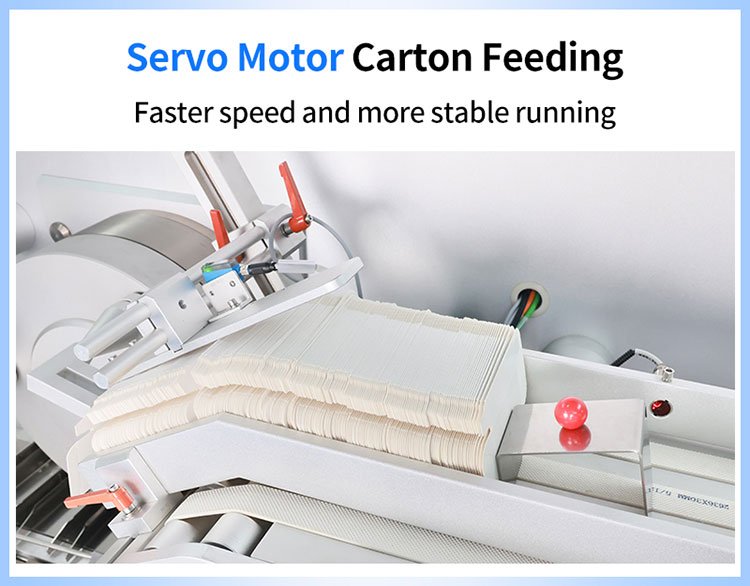

6. L'alimentazione del cartone è controllata dal servomotore

Il sistema di trasporto del cartone della macchina confezionatrice per cartone RQ-ZH-320W adotta una soluzione di azionamento con servomotore completo, che rappresenta una svolta rivoluzionaria rispetto alla tradizionale trasmissione pneumatica/meccanica e garantisce un'elevata risposta dinamica e una produzione flessibile. L'architettura di controllo servo sincrono Siemens è adottata per ottenere una velocità di alimentazione del cartone a variazione continua di 0,2-3,5 m/s e una precisione di posizionamento ripetuto di ±0,02 mm (equivalente a un errore di 1/4 di capello), mentre il sistema regola automaticamente la posizione centrale del cartone. La macchina confezionatrice ZH-320W adotta una funzione adattiva intelligente per regolare automaticamente la forza di serraggio in base al peso del cartone (200-750 g/m²) per evitare inceppamenti o deformazioni. Dati misurati: nella lavorazione di cartoni rivestiti, il servosistema riduce il tasso di pieghe dell'87% rispetto alla tradizionale soluzione con motore passo-passo.
