Cambio formato della riempitrice di capsule: 5 parti chiave da regolare

Macchina per il riempimento di capsuleIl cambio di formato è un'operazione di routine per i produttori farmaceutici di piùdimensioni delle capsuleUn sistema di cambio formato ben progettato può semplificare notevolmente questo processo. Invece di impiegare troppo tempo in complicate operazioni di smontaggio e regolazione, gli operatori possono concentrarsi su un numero limitato di componenti chiave e completare il cambio formato in modo efficiente.

Questo articolo illustra cinque fasi chiave del cambio formato delle capsule, le problematiche più comuni riscontrate nei cambi formato tradizionali e come la nostra macchina è progettata per rendere il processo più rapido e preciso.

1. Compatibilità della macchina riempitrice di capsule: una macchina per diverse dimensioni di capsule

Nella produzione di capsule, prodotti diversi possono richiedere dimensioni di capsule differenti in base alla loro formulazione, alla densità della polvere e al volume di riempimento. Per i produttori che gestiscono prodotti diversi, la possibilità di produrre capsule di diverse specifiche sulla stessa macchina può offrire una maggiore flessibilità produttiva. Questa sezione ha lo scopo di analizzare le dimensioni generali delle capsule gestite dalle macchine riempitrici di capsule e i relativi vantaggi per i produttori.

1.1 Dimensioni delle capsule compatibili

Le capsule sono disponibili in diverse misure standard per adattarsi a diverse formulazioni, dosaggi e volumi di riempimento. Per le capsule rigide, le misure più comuni vanno da 000# a 5#, dove 000# è la più grande e 5# la più piccola della gamma di misure standard.

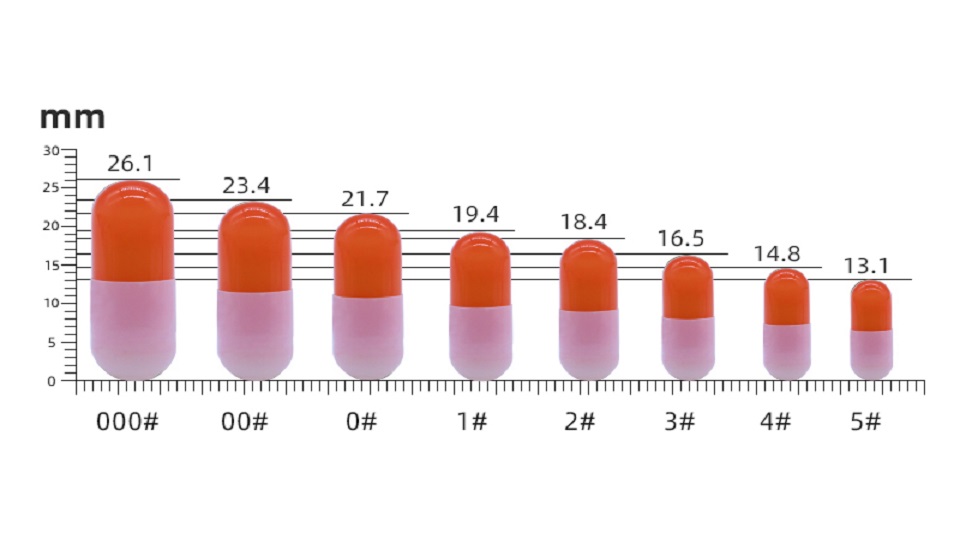

Diverse dimensioni delle capsule

Una macchina riempitrice di capsule con un'ampia gamma di formati può essere configurata per gestire diverse specifiche di capsule, da 000# a 5#, modificando i componenti corrispondenti ed effettuando le regolazioni necessarie. I componenti che posizionano, separano, riempiono e scaricano le capsule devono essere adatti al formato di capsula selezionato.

1.2 Vantaggi della compatibilità multi-taglia

La possibilità di produrre capsule di diverse dimensioni su un'unica macchina riempitrice offre ai produttori una maggiore flessibilità produttiva.

Produci più prodotti su un'unica macchina.

Diversi prodotti farmaceutici, nutraceutici e sanitari possono richiedere capsule di diverse dimensioni a seconda del dosaggio, della formulazione e dei requisiti del prodotto. Una riempitrice di capsule multi-formato consente ai produttori, in particolare alle CDMO (organizzazioni di sviluppo e produzione a contratto), di gestire diversi prodotti utilizzando un'unica macchina.

Ridurre gli investimenti in attrezzature.

Una macchina riempitrice di capsule in grado di gestire diverse dimensioni può ridurre la necessità di ulteriori attrezzature di produzione. Può inoltre aiutare i produttori a sfruttare al meglio lo spazio limitato disponibile nell'area di produzione.

Migliorare la flessibilità produttiva.

I produttori che realizzano più prodotti o lotti di diverse dimensioni possono passare da una specifica di capsula all'altra in base al loro programma di produzione.

Tuttavia, la compatibilità con diverse dimensioni di capsule è solo una parte dell'equazione. L'efficienza del processo di cambio formato è altrettanto importante. Se il cambio di formato delle capsule richiede procedure complicate e lunghi tempi di inattività, parte della flessibilità offerta dalla compatibilità del sistema di riempimento delle capsule potrebbe andare persa.

2. Uno sguardo al cambio di formato della macchina riempitrice di capsule

Sebbene una macchina riempitrice di capsule possa gestire diverse dimensioni di capsule, non è sufficiente modificare un'impostazione sul pannello di controllo per commutare la dimensione. I componenti meccanici coinvolti devono essere compatibili con le nuove specifiche delle capsule.

Questa sezione ha lo scopo di presentare cinque componenti chiave da sostituire durante il cambio di formato della riempitrice di capsule e di spiegare da dove derivano le principali difficoltà del cambio di formato tradizionale e perché una progettazione che semplifichi il cambio di formato è importante per l'efficienza produttiva.

2.1 Cinque elementi chiave da regolare

Quando si passa da una dimensione di capsula all'altra, la riempitrice di capsule deve essere regolata in cinque punti chiave: stazione di alimentazione delle capsule, stampi superiore e inferiore, disco di dosaggio e raschiatore di polvere, aste di riempimento e stazione di scarico delle capsule.

La stazione di alimentazione delle capsule ha il compito di guidare e movimentare le capsule vuote negli stampi superiore e inferiore. Le diverse capsule hanno diametri e lunghezze differenti. Pertanto, il pettine per la semina delle capsule, la tavola di rotazione e il dispositivo di ritegno devono essere compatibili con le dimensioni del prodotto selezionato.

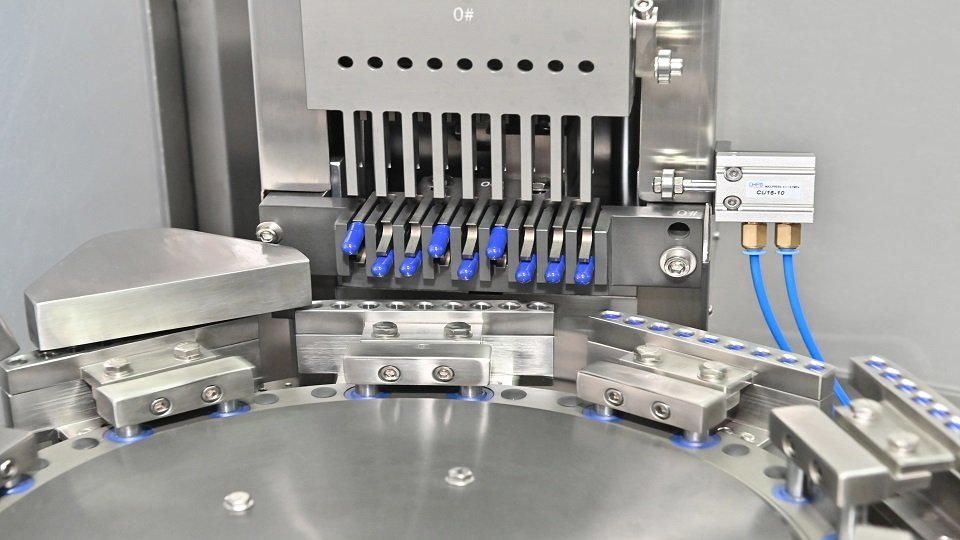

Stazione di alimentazione a capsule

Gli stampi superiore e inferiore hanno il compito di contenere rispettivamente il corpo e il cappuccio delle capsule durante i processi di separazione, riempimento con polvere e chiusura. Poiché le diverse dimensioni delle capsule presentano dimensioni esterne differenti, le cavità dello stampo devono corrispondere alle specifiche della capsula. Gli stampi devono essere sostituiti per garantire il corretto posizionamento delle capsule durante il funzionamento.

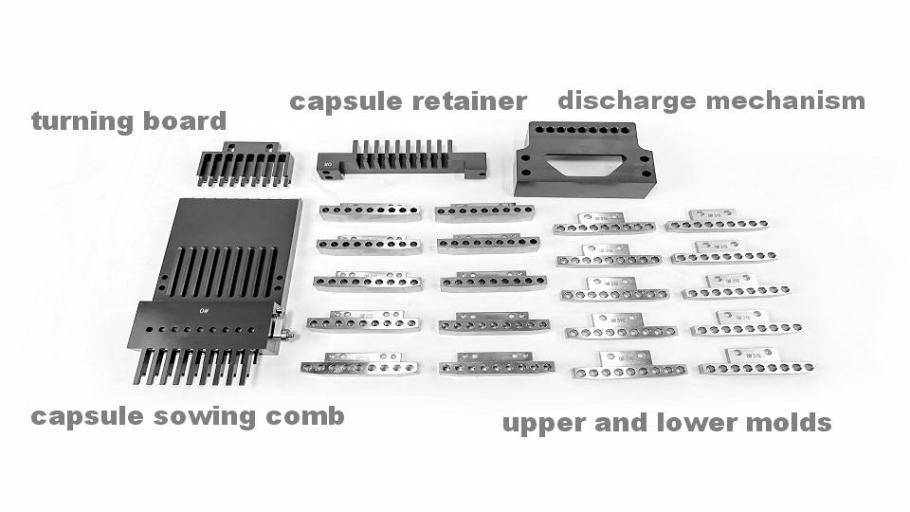

Parte degli stampi della macchina riempitrice di capsule

Il disco di dosaggio è uno dei componenti più importanti che influenzano la polverepeso di riempimentoDurante il funzionamento, la polvere si accumula e si comprime nel disco di dosaggio per formare il tappo di polvere richiesto prima di essere trasferita nel corpo della capsula. Poiché le diverse capsule hanno volumi interni differenti, il disco di dosaggio deve essere dimensionato in base alle specifiche di destinazione. Il raschiatore di polvere lavora in sinergia con il sistema di dosaggio per controllare e mantenere lo strato di polvere sul disco di dosaggio. Anche la sua posizione deve essere regolata correttamente per garantire un dosaggio stabile.

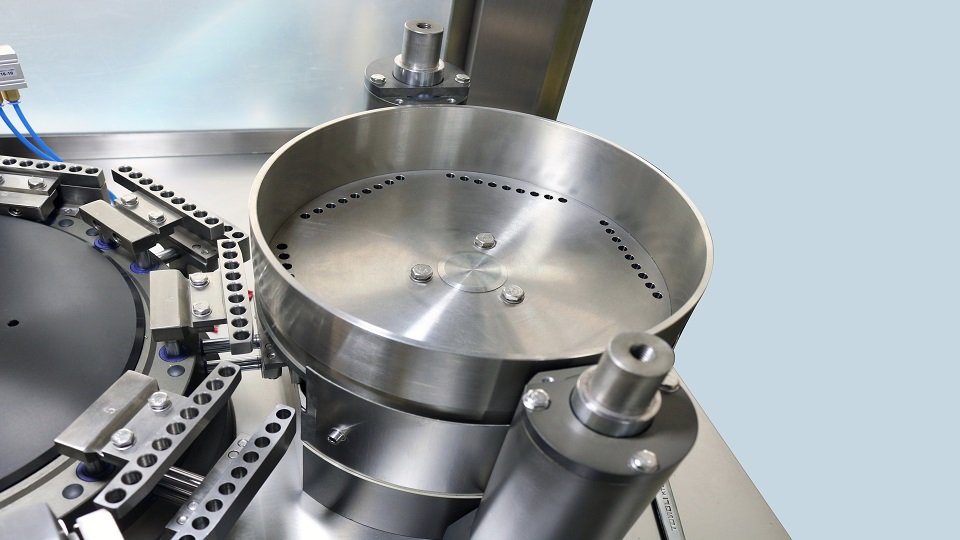

Disco dosatore

The filling rods compress the powder within the dosing disc and help form the powder plug that is subsequently transferred into the capsule body. Different capsule sizes require corresponding filling components to ensure that the powder plugs are properly formed and transferred. Therefore, the filling rods need to be changed during capsule filler changeover.

After filling and capsule locking, finished products are discharged from the capsule filling machine. The discharge mechanism needs to accommodate the dimensions of the finished capsule. Its position therefore needs to be adjusted according to the capsule size to ensure smooth discharge.

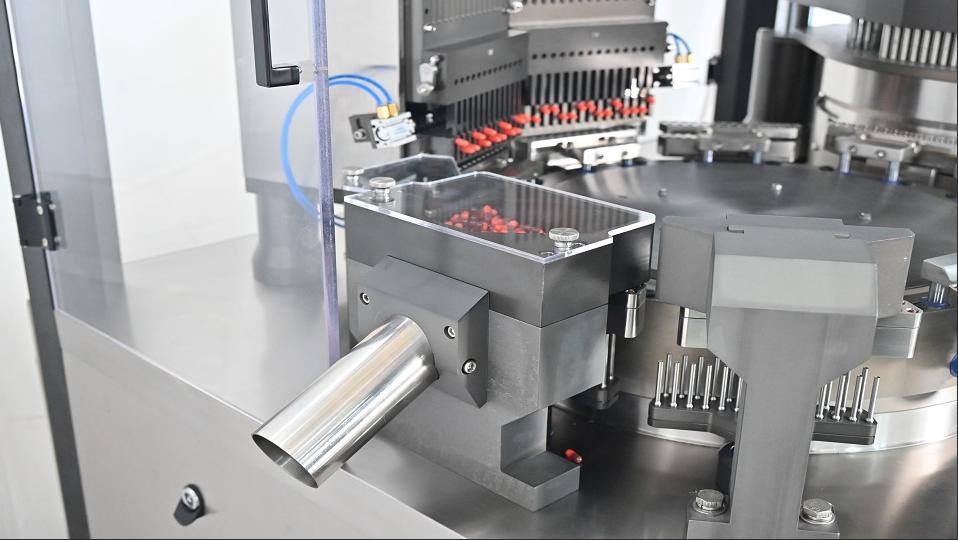

Discharge station

2.2 Common Problems with Traditional Capsule Filling Machine Changeover

Although changing capsule sizes is a standard operation, poorly designed changeover procedures of capsule filling machine can create considerable inconvenience for operators. Here are some common problems with traditional capsule filling machine changeover.

Long changeover time

Multiple format parts need to be removed, replaced, and adjusted. If every step requires complicated disassembly, the machine may remain idle for an extended period. Long downtime could significantly affect production capacity and stability.

Difficult alignment

After replacing components, their positions need to be accurately aligned. If alignment is time-consuming or relies heavily on operator experience, the changeover process becomes less efficient. What’s more, misalignment can cause inaccurate filling weight and even machine shutdown.

Repeated adjustment

Even after installing the correct format parts, operators may need to fine-tune their positions. Without convenient adjustment mechanisms, this can make the changeover process of capsule filling machine unnecessarily complicated.

These issues are particularly noticeable for manufacturers producing multiple products or frequently switching between capsule specifications.

2.3 Why Faster Changeover Matters

For manufacturers with frequent product changes,changeover timeis directly related to production efficiency.

A shorter and more convenient changeover process can:

• Reduce machine downtime
• Increase equipment utilization
• Simplify operator work
• Make multi-product manufacturing more practical

Therefore, when evaluating a capsule filling machine, manufacturers should consider not only product compatibility, but also how easily the machine can change between them.

3. How Do We Achieve Easy Changeover

Our capsule filling machine features modular design, making the key changeover parts quick and easy to replace. The operations are straightforward, reducing both changeover time and operational complexity. This allows manufacturers, especially CDMO, to switch between different products more efficiently, minimizing downtime and enabling faster production changeovers.

3.1 Capsule Feeding Station

To switch capsule feeding station during changeover of our capsule filling machine, first you only need loosen the fixing screws and orderly remove the capsule sowing comb, capsule retainer and turning board. Then install the corresponding capsule retainer, turning board and capsule sowing comb for the new capsule size in sequence.

After installation, the key issue is not simply whether the components are securely fixed, but whether they are accurately aligned with each other and the molds. Therefore testing rods are provided for right positioning between capsule retainer and upper and lower molds below it. This reduces reliance on visual judgment and makes the positioning process more repeatable and operator-friendly.

3.2 Upper and Lower Mold

The upper and lower molds are another critical group of components that must be changed when switching products. During capsule filler changeover, remove the existing upper and lower molds and install the mold set corresponding to the new capsule size.

Firstly install lower molds with screws, and then upper molds. In the whole process, alignment is of the ultimate importance. If the molds are not correctly aligned, the capsule may not be positioned properly during operation, which can affect capsule feeding and locking, and increase the risk of filling inaccuracy as well as mechanical interference.

Our machine provides high precision testing rods to assist mold alignment. During installation, two testing rods are placed each side of upper and lower molds. Then, rotate the rods while adjusting the position of the upper mold. The operator can judge the alignment by checking the tightness and resistance when turning the testing rods. If the upper mold is not correctly positioned, the rods may be difficult to turn or experience excessive resistance.

Continue fine-tuning the upper mold position until the calibration rods can move up and down smoothly without being stuck or excessively tight. Once the alignment is confirmed, tighten the fixing screws to secure the upper mold in the correct position.

This calibration method provides a clear physical reference for mold alignment, making the adjustment more accurate and easier for operators to perform. This turns what could otherwise be a time-consuming trial-and-error adjustment into a more controlled positioning process.

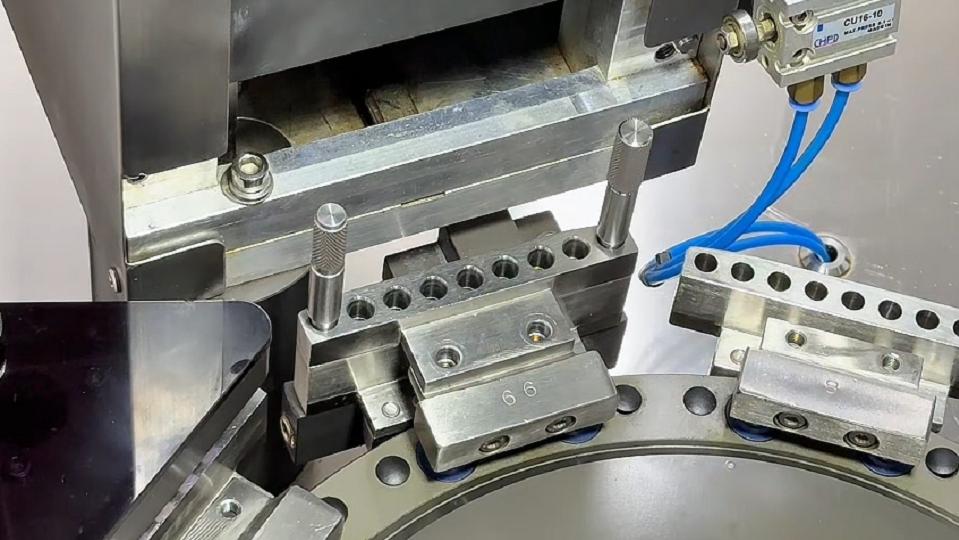

Install upper and lower molds with testing rods

3.3 Dosing Disc and Powder Scraper

During changeover of capsule filling machine, dosing disc and powder scraper of filling station should be replaced, which involves calibration adjustment after replacement.

To simplify this process and reduce material leakage, filling station of our capsule filler is equipped with a multi-dimensional adjustment mechanism, allowing the dosing disc to be adjusted in multiple directions. Also, with feeler gauge, the gap between dosing disc and copper plate can be precisely adjusted.

The powder scraper is also changed or adjusted accordingly to ensure that the powder is properly distributed and leveled across the dosing area.

What’s more, since the dosing disc directly influences the powder filling volume, different production requirements may call for different dosing configurations. Therefore, we provide dosing discs in not only different sizes, but also different thicknesses.

This gives customers greater flexibility when configuring the machine for different capsules and powder filling requirements, rather than limiting the changeover to capsule-size matching alone.

3.4 Filling Rod

Filling rod replacement is another important step in capsule size changeover. In traditional capsule filling machines, filling rods are often removed and replaced one by one. When a complete set of filling rods needs to be changed, this process can be time-consuming. In addition, the height of each filling rod needs to be adjusted accurately, making it difficult to achieve consistent positioning and increasing the operator’s workload.

To make this process faster and easier, our machine uses pull-out slot filling rod holder. Instead of replacing the filling rods individually, the holder can securely clamp a complete set of filling rods, allowing the entire set to be removed and replaced as one unit. This significantly simplifies the changeover process and reduces the time required for filling rod replacement.

The filling station is also equipped with clear calibrations, providing a direct reference for height adjustment of filling rods.

By combining the set-based filling rod replacement design with clear height graduations, our machine makes both replacement and height adjustment faster, easier, and more precise, helping maintain consistent filling weight during production.

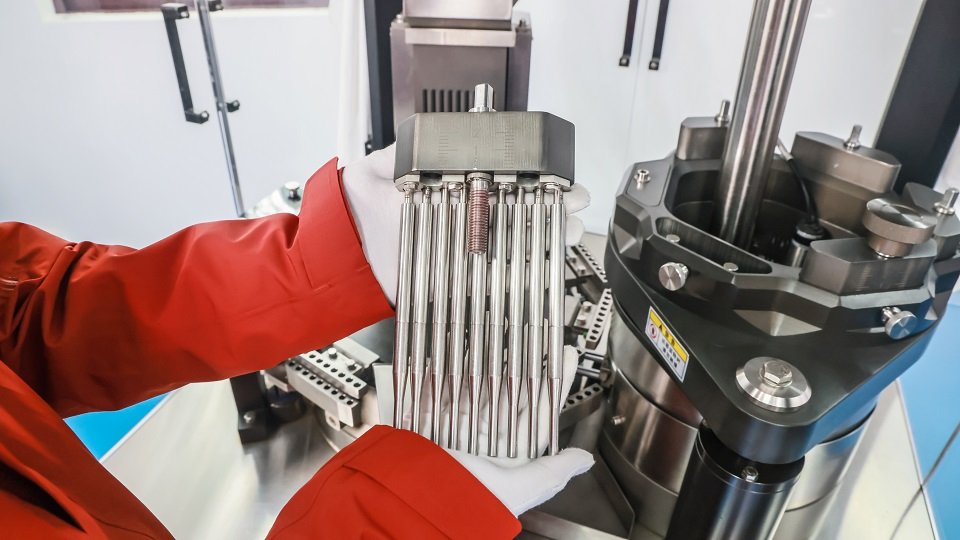

Pull-out slot filling rod holder

3.5 Capsule Discharge Station

The final part to replace is the capsule discharge station. After filling and capsule closing, the finished capsules need to be transferred out of the machine smoothly. Since different capsule specifications have different dimensions, the discharge mechanism needs to be positioned accordingly.

Simply adjusting the corresponding screws to switch discharge mechanism for the new capsule specification is enough. Also, it is important to check whether the discharge port in alignment with the capsule ejection pin.

4. Conclusion

Per i produttori di capsule di diverse specifiche, soprattutto per i produttori conto terzi, una macchina riempitrice di capsule compatibile con più formati è di fondamentale importanza. La possibilità di gestire capsule di diverse dimensioni su un'unica macchina offre ai produttori una maggiore flessibilità per soddisfare le diverse esigenze di produzione e gli ordini dei clienti.

Tuttavia, la compatibilità è solo il punto di partenza. Per le riempitrici di capsule che cambiano frequentemente formato, il tempo necessario per il cambio formato e la difficoltà di utilizzo possono avere un impatto ancora maggiore sulla produzione. Un cambio formato complesso comporta tempi di fermo macchina più lunghi, mentre le regolazioni ripetute e dispendiose in termini di tempo possono ridurre l'efficienza complessiva della produzione e comprometterne la sostenibilità.

Tenendo conto di queste problematiche riscontrate dai clienti, Rich Packing ha progettato una macchina riempitrice di capsule con una struttura modulare e orientata al cambio formato, per rendere la sostituzione e la regolazione dei cinque componenti principali più rapide, semplici e precise.

La nostra macchina aiuta i clienti a ridurre i tempi di cambio formato, a semplificare le operazioni e a riprendere la produzione più rapidamente. Ciò fornisce una base concreta per una produzione stabile e continua, soprattutto per i produttori che gestiscono diverse specifiche di capsule.

Cambio rapido della macchina riempitrice di capsule di Rich Packing
