cGMP macchina semiautomatica per riempimento capsule

Macchina semiautomatica per il riempimento di capsule cGMP

*** Parametro tecnico

Macchina semiautomatica per il riempimento di capsule: 7 miglioramenti cGMP per ridurre drasticamente i tempi di cambio formato e prevenire danni alle capsule

Introduzione: bilanciare flessibilità e rigore normativo nell’incapsulamento di piccoli lotti

I sistemi tradizionali di livello base spesso causano variazioni di peso inaccettabili, fuoriuscite di polvere e alti tassi di scarto delle capsule a causa di disallineamenti meccanici. Per le operazioni che gestiscono principi attivi farmaceutici (API) costosi o polveri organiche delicate, queste inefficienze strutturali portano rapidamente a sprechi di materiale e al rischio di non superare rigorosi audit normativi.

La soluzione a questa sfida operativa è trovare una via di mezzo efficiente che colmi il divario tra enorme produzione industriale e flessibilità ad alta varietà. L’implementazione di una robusta e altamente reattivamacchina semiautomatica per il riempimento di capsuleconsente agli impianti di produzione di ottenere i vantaggi esatti della consistenza del dosaggio automatizzato senza sacrificare la rapidità di cambio formato.

La serie intelligente Rich Packing rappresenta un importante aggiornamento nella produzione di solidi a medio livello. Progettata per gestire un’ampia varietà di caratteristiche delle polveri e materiali di capsule vuote, questa piattaforma industriale fornisce il controllo meccanico preciso necessario per proteggere i margini di prodotto e semplificare la convalida in camera bianca.

Decoupling della moderna riempitrice semiautomatica di capsule: architettura meccanica e flusso di lavoro

Per apprezzare davvero l’affidabilità operativa di una avanzatamacchina semiautomatica per il riempimento di capsule, è necessario andare oltre la sua struttura esterna in lamiera e analizzare i sottosistemi sincronizzati che governano il suo ciclo. Unariempitrice semiautomatica di capsuledi base e a basso costo spesso si basa su leve manuali non assistite, catene di trasmissione aperte e semplici timer analogici. Questi progetti obsoleti faticano a mantenere velocità di lavorazione costanti e non dispongono del controllo meccanico preciso necessario per prevenire la contaminazione del materiale.

Al contrario, unamacchina semiautomatica per il riempimento di capsuledi livello produttivo d’élite utilizza una disposizione meccanica modulare e decentralizzata, in cui ogni fase del processo di incapsulamento è guidata da stazioni indipendenti sincronizzate elettronicamente. Il ciclo completo di lavorazione è suddiviso in tre fasi distinte ad alta efficienza:

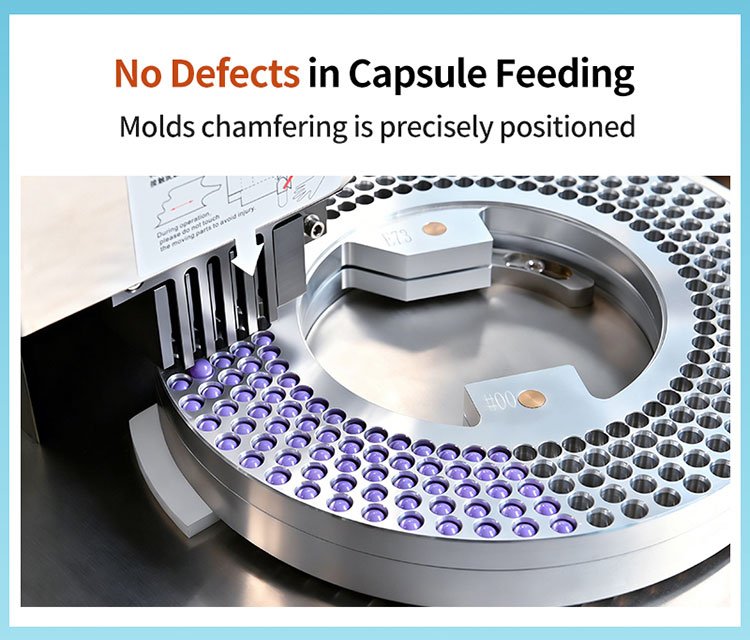

1. Fase di alimentazione e selezione delle capsule

Il ciclo di incapsulamento inizia nella stazione di orientamento. Capsule vuote di gelatina dura o vegetali non separate vengono caricate in una tramoggia di alimentazione ad alta capacità. Guidate da un percorso di selezione multicanale personalizzato, le capsule scivolano verso un meccanismo di indicizzazione. Qui, dita di allineamento direzionale orientano meccanicamente ogni capsula in modo che il cappuccio sia sempre rivolto verso l’alto.

Una volta allineate, le file di capsule passano sopra un blocco di separazione a vuoto integrato ad alta potenza. Un differenziale di pressione dell’aria calibrato con precisione tira i corpi delle capsule verso il basso nella sezione inferiore del disco di riempimento a doppio strato, mentre i cappucci vengono trattenuti nella sezione superiore. La nostra piattaforma intelligenteriempitrice semiautomatica di capsuleraggiunge un tasso di separazione superiore al 99,9%, eliminando efficacemente il rischio di rottura delle capsule in questa fase iniziale.

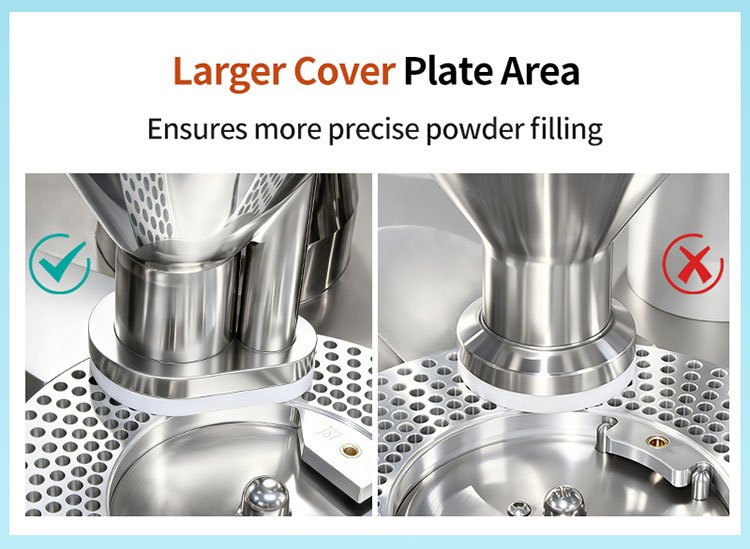

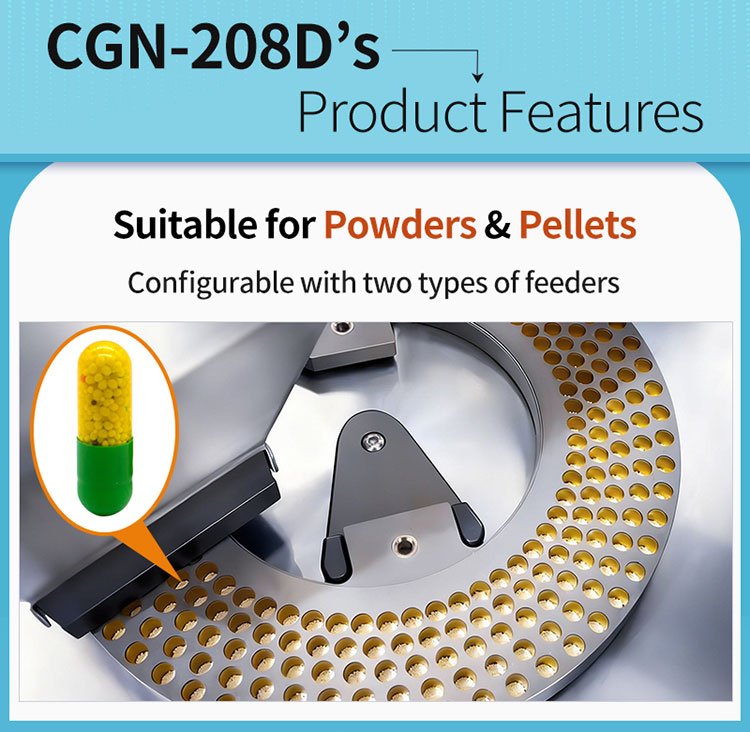

2. Fase di riempimento volumetrico del materiale

Una volta separate, l’operatore trasferisce la sezione inferiore del disco di riempimento, contenente i corpi delle capsule aperti, sulla piattaforma rotativa di dosaggio a velocità variabile. Questa fase funziona come un preciso meccanismo diriempitrice semiautomatica di capsule. Situata direttamente sotto la tramoggia della polvere c’è una vite a coclea verticale accoppiata a una paletta di miscelazione a movimento continuo indipendente.

Mentre il disco di riempimento ruota sotto l’ugello di dosaggio, la vite a coclea inietta un volume di materiale matematicamente preciso nei corpi delle capsule. Poiché la velocità di rotazione del disco di riempimento e la velocità della coclea sono gestite da azionamenti a frequenza variabile (VFD) indipendenti, l’operatore può regolare con estrema precisione il livello di riempimento volumetrico. Questa configurazione garantisce una distribuzione uniforme e densa del materiale, anche quando si trattano estratti erboristici complessi non a scorrimento libero o polveri igroscopiche appiccicose.

3. Fase di chiusura orizzontale e espulsione

Dopo la fase di dosaggio, l’operatore riposiziona il disco superiore dei cappucci sul disco dei corpi riempiti e trasferisce l’insieme alla stazione di chiusura pneumatica. Nelle apparecchiature tradizionali, questa fase richiede all’operatore di azionare una pesante leva meccanica verticale. Questo processo manuale applica spesso una forza non uniforme, che può deformare le sottili pareti delle capsule e causare fuoriuscite di polvere.

La nostra versione modernizzata macchina semiautomatica riempitrice di capsuleaggiorna questa sequenza impiegando un pistone pneumatico orizzontale specializzato. Quando l’operatore preme i doppi pulsanti di sicurezza, il cilindro pneumatico si estende orizzontalmente, applicando una forza di serraggio perfettamente uniforme su tutta la superficie del disco di riempimento. Questa pressione bilanciata spinge i corpi delle capsule in modo sicuro nei tappi, bloccandoli alla precisa profondità di innesto preimpostata. Le capsule bloccate vengono poi scaricate automaticamente tramite una guida a scivolo in un contenitore di raccolta, completamente prive di polvere e pronte per la lucidatura secondaria.

7 vantaggi architettonici della nostra macchina per capsule della serie semiautomatica intelligente

La produzione complessiva e l’affidabilità della Rich Packing macchina riempitrice di capsule semiautomaticasono radicate in scelte di materiali deliberate e tolleranze di produzione precise. Di seguito un’analisi approfondita dei 7 principali aggiornamenti ingegneristici progettati per migliorare le prestazioni della linea, proteggere i gusci fragili e garantire una rigorosa conformità agli standard delle camere bianche.

1. Acciaio inossidabile 316L e piena conformità cGMP

Operare in camere bianche farmaceutiche e nutraceutiche altamente controllate richiede macchinari costruiti con materiali premium e non reattivi, in grado di resistere a protocolli di sanificazione aggressivi.

●Il design strutturale: Ogni componente che entra direttamente in contatto con le vostre polveri attive o con i gusci vuoti è lavorato in acciaio inossidabile di grado medico SUS316L stainless steel, mentre la struttura esterna di supporto è realizzata in robusto SUS304.

●Il vantaggio operativo:La macchina presenta un layout a balcone aperto e pulito con un'area di lavoro perfettamente piana e senza fessure. Questo design continuo elimina completamente i punti di intrappolamento del materiale, consentendo lavaggi rapidi senza residui e aiutando la tua struttura a superare con facilità i rigorosi audit sanitari FDA ed EMA europei.

2. Velocità di dosaggio a frequenza variabile (±3% precisione verificata)

La gestione di polveri con scarse caratteristiche di scorrimento, densità apparenti variabili o elevate cariche statiche può facilmente causare pesi di riempimento non uniformi tra i lotti.

●Il design strutturale:La stazione di dosaggio delle polveri utilizza una paletta di agitazione a moto continuo indipendente abbinata a una vite di alimentazione a coclea verticale, entrambe azionate da azionamenti a frequenza variabile (VFD) di alta qualità.

●Il vantaggio operativo:Mantenendo la densità della polvere uniforme all'interno della tramoggia e consentendo regolazioni digitali precise della velocità della coclea, la nostra avanzata "macchina semiautomatica per la produzione di capsule" mantiene le variazioni del peso di riempimento entro un margine ristretto di ±3%.macchina semiautomatica per la produzione di capsule±3%±3%Questo eccezionale livello di coerenza protegge i tuoi margini su formulazioni premium e previene costosi eccessi di prodotto dovuti al sovrariempimento.

3. Design di cambio formato senza utensili in 15 minuti

Per i produttori conto terzi che gestiscono programmi ad alta variabilità e piccoli lotti, sprecare ore di prezioso tempo di produzione nei cambi di linea meccanici può danneggiare gravemente la redditività.

●Il design strutturale:L’intero set di formati—inclusi la piastra di smistamento delle capsule, i binari di orientamento e i dischi di riempimento a doppio strato—utilizza una configurazione speciale a cambio rapido fissata da perni di allineamento lavorati con precisione.

●Il vantaggio operativo:Un singolo operatore può completare un cambio completo di formato (da misura #00 fino a #4) in soli 15 minutinetti, senza bisogno di chiavi specializzate o strumenti di calibrazione complessi. Questa capacità di sostituzione rapida riduce al minimo i tempi di inattività e massimizza l’agilità giornaliera della linea.

Sistema Friendly per Capsule Vegetali HPMC a Guscio Fragile Protettivo

Le capsule vegetali organiche HPMC (hydroxypropyl methylcellulose) e pullulan sono molto popolari nei mercati occidentali, ma sono più fragili, delicate e soggette ad aderenza elettrostatica rispetto alle guscetti di gelatina.

●Il design strutturale:Le dita di allineamento direzionale, le forcelle di orientamento e i canali di smistamento sono micro-lucidati e trattati con uno speciale strato barriera al cromo antistatico.

●Il vantaggio operativo:Questo percorso liscio a basso attrito garantisce che le capsule vegetali fragili vengano orientate e separate senza graffi, rotture o schiacciamenti. Questa protezione riduce il tasso di scarto dei gusci e ti fa risparmiare denaro su costosi materiali per capsule vuote.

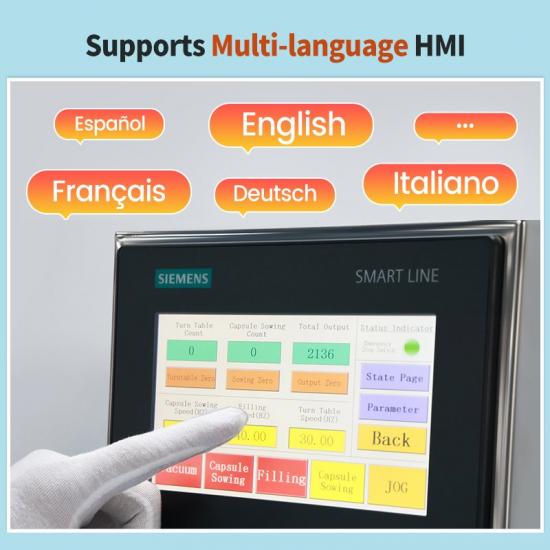

Architettura di controllo touchscreen PLC decentralizzata

Le apparecchiature legacy che si basano su semplici pulsanti fisici e manopole analogiche rendono difficile per gli operatori duplicare parametri di lavorazione precisi tra i turni.

●Il design strutturale:I pulsanti fisici sono sostituiti da un HMI touchscreen centralizzato montato su perno collegato a un sistema PLC industriale Omron o Siemens.

●Il vantaggio operativo:Gli operatori possono gestire le velocità del disco di riempimento, i tassi di rotazione della coclea e gli intervalli del ciclo di vuoto in modo digitale attraverso un’unica interfaccia unificata. La memorizzazione di questi parametri precisi come ricette digitali garantisce una ripetibilità assoluta del processo tra diversi lotti, rendendo una macchina semiautomatica per la produzione di capsule piattaforma altamente affidabile per impianti moderni.

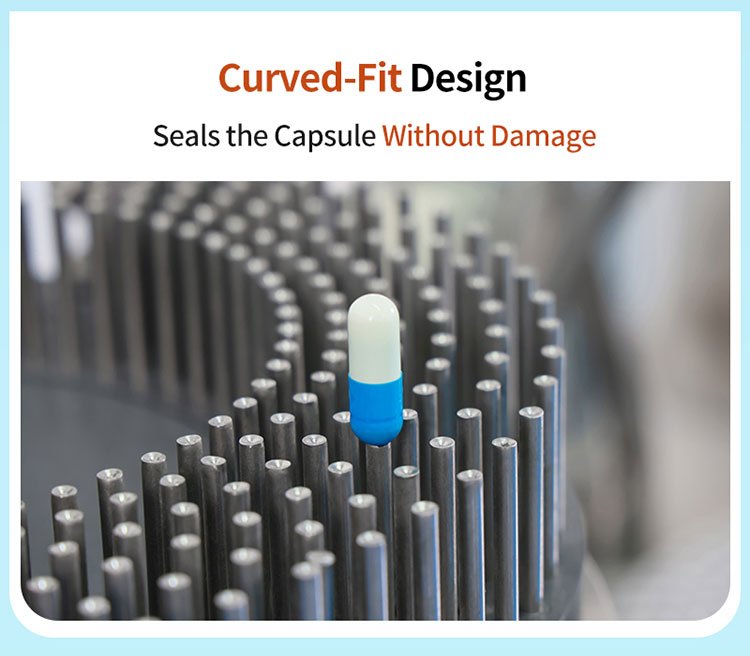

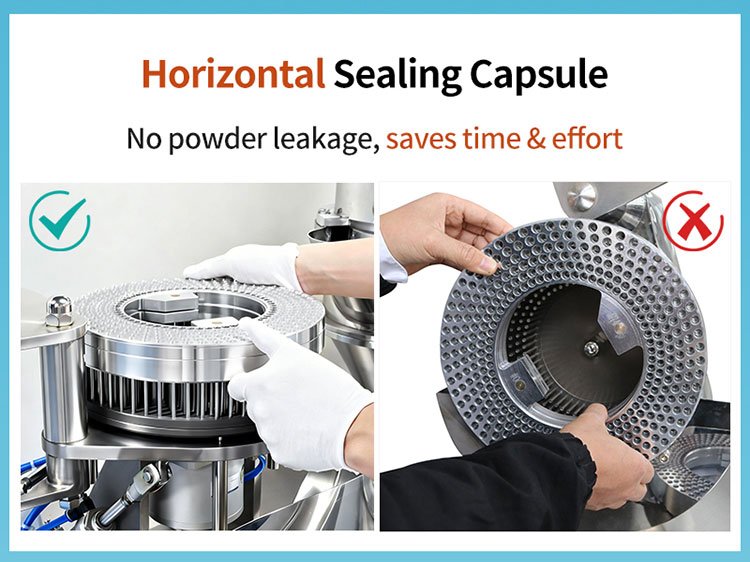

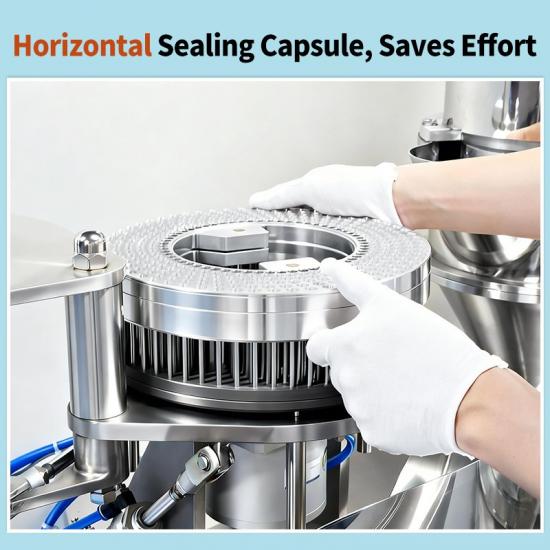

Stazione orizzontale di chiusura capsule pneumatica a cilindro

Le leve di chiusura verticali tradizionali esercitano molta pressione sugli operatori e causano frequentemente una distribuzione non uniforme della forza, che porta a pareti delle capsule deformate e perdite di polvere allentata.

●Il design strutturale:La stazione di chiusura è dotata di un cilindro pneumatico orizzontale a doppio effetto per impieghi gravosi che fornisce una pressione di serraggio perfettamente distribuita su tutta la superficie del disco dello stampo.

●Il vantaggio operativo:Questo design di pressatura orizzontale garantisce che ogni capsula venga chiusa alla sua esatta profondità di bloccaggio, senza deformazioni e senza fuoriuscita di polvere. Il ciclo automatizzato riduce l’affaticamento dell’operatore, mantiene l’area di lavoro eccezionalmente pulita e funziona come una moderna "capsulatrice semi-automatica.

7. Armadio elettronico modulare centralizzato con componenti standard globali

L’utilizzo di componenti elettrici non standard e non brandizzati può causare fermi linea catastrofici se un piccolo componente di controllo si guasta e richiede una lunga attesa per la spedizione internazionale.

●Il design strutturale:Tutti i controlli elettronici, gli inverter di frequenza e i relè di sicurezza sono ordinatamente organizzati all’interno di un quadro elettrico modulare sigillato con grado di protezione IP55.

●Il vantaggio operativo:Integrando componenti riconosciuti a livello globale di marchi leader come Schneider, Omron e Siemens, Rich Packing garantisce un’affidabilità elettrica totale. I ricambi sono facilmente reperibili a livello locale in tutto il mondo, eliminando il rischio di lunghi fermi macchina dovuti a componenti personalizzati difficili da trovare.

Matrice di confronto tecnico: piastre manuali vs serie semi-automatiche vs completamente automatiche

Per aiutare i team di approvvigionamento a prendere una decisione informata sugli investimenti di capitale, la matrice di confronto seguente analizza nel dettaglio le prestazioni, la manodopera e l’ingombro delle diverse metodologie di incapsulamento.

Costo totale di proprietà (TCO) e supporto alla validazione in camera bianca

Quando si acquista una nuova linea per dosaggio solido secondario, i produttori farmaceutici e nutraceutici esperti guardano oltre il prezzo iniziale di acquisto e si concentrano sulla Costo totale di proprietà (TCO). Le attrezzature che sembrano inizialmente un affare possono rapidamente diventare un onere finanziario se richiedono costoso supporto tecnico sul campo, parti di cambio formato personalizzate o causano lunghi ritardi durante gli audit di validazione in camera bianca regolamentari.

Rich Packing ottimizza il tuo TCO a lungo termine semplificando il processo di conformità. Sappiamo che prepararsi per un audit da parte della FDA, di Health Canada o delle agenzie nazionali dei medicinali europee può essere dispendioso in termini di tempo e costoso per i team interni di assicurazione qualità (QA).

Per eliminare questo ostacolo, ogni premiummacchina semiautomatica per il riempimento di capsule che costruiamo viene spedita direttamente dalla fabbrica con un pacchetto completo di documentazione di convalida completamente articolato. Questo include modelli chiari in inglese nativo perIQ, OQ e PQ conformità.

Fornendo al tuo team tecnico protocolli pronti all'uso per la calibrazione dei sensori, i circuiti di arresto di emergenza e la tracciabilità dei lotti di materiale, ti aiutiamo a risparmiare migliaia di dollari in costi di consulenza esterna e ad accelerare il time-to-market.

Sintesi e invito all'azione: assicurati prezzi diretti dalla fabbrica

Investire nella piattaforma intelligente Rich Packingmacchina semiautomatica per il riempimento di capsule significa scegliere precisione, versatilità e affidabilità a lungo termine. Combinando un avanzato layout a balcone in acciaio inox SUS316L con un sistema a coclea volumetrica a frequenza variabile, un design di cambio formato senza utensili in 15 minuti e un meccanismo di chiusura pneumatico orizzontale piatto, questa macchina elimina i problemi comuni di danneggiamento delle pareti delle capsule, perdite di polvere e pesi di riempimento irregolari.

Che tu stia lanciando un marchio nutraceutico di nicchia, ampliando un laboratorio per studi clinici o ottimizzando un impianto di confezionamento conto terzi ad alta varietà, le nostre attrezzature offrono il controllo strutturale e il supporto di validazione necessari per garantire la tua produzione.

FAQ tecniche per i team di approvvigionamento in camera bianca

Q1: Questa macchina semiautomatica per il riempimento di capsule può funzionare sia con capsule di gelatina che con capsule vegetali HPMC?

A: Sì, assolutamente. I nostri avanzati meccanismi di alimentazione, allineamento e selezione vengono sottoposti a micro-lucidatura di precisione e trattati con speciali strati antistatici. Questo design a basso attrito garantisce che le fragili capsule vegetali HPMC, organiche e fragili, vengano orientate e separate senza problemi senza schiacciamenti, crepe o fratture.

Q2: Qual è il tempo medio di cambio formato quando si passa tra diverse dimensioni di capsule (ad es. #00 a #1)?

A: Grazie ai nostri avanzati componenti di cambio formato senza utensili che utilizzano un allineamento con perni di precisione, un singolo operatore può completare un cambio completo dello stampo di formato. La rimozione della piastra di selezione, delle guide di allineamento e dei dischi di riempimento a doppio strato—insieme alla configurazione di micro-allineamento—richiede meno di15-20 minuti netti.

Q3: Come mantiene la macchina una precisione di dosaggio entro ±3% per polveri a bassa scorrevolezza?

A: La macchina combina un agitatore rotativo indipendente a velocità variabile per polveri all'interno della tramoggia con una vite di alimentazione verticale a coclea indipendente controllata da PLC Siemens. Questo sistema a doppio movimento continuo mantiene uniforme la densità del materiale ed elimina la formazione di ponti di polvere, garantendo un peso di riempimento volumetrico altamente costante su tutte le file dei corpi delle capsule.

Q4: Fornite documentazione standard di convalida normativa per audit medici internazionali?

A: Assolutamente. Ogniriempitrice semiautomatica di capsule ad alta efficienza viene spedita direttamente dalla fabbrica con un pacchetto completo di qualificazione. Questo include modelli completi e articolati in inglese per la conformità alla Installation Qualification (IQ), Operational Qualification (OQ) e Performance Qualification (PQ) per aiutarti a superare facilmente i controlli normativi locali.

Q5: Quali sono i requisiti di aria compressa e di utenze dell'impianto per questa macchina di incapsulamento?

A: La macchina richiede un'alimentazione stabile di aria compressa dell'impianto che fornisca una pressione di0.6MPa con un'adeguata capacità di flusso per azionare i cilindri pneumatici di chiusura orizzontale. Il quadro elettrico interno può essere cablato su misura in fabbrica per adattarsi a qualsiasi configurazione di tensione internazionale standard (ad es. 220V/440V, trifase, 50/60Hz).
