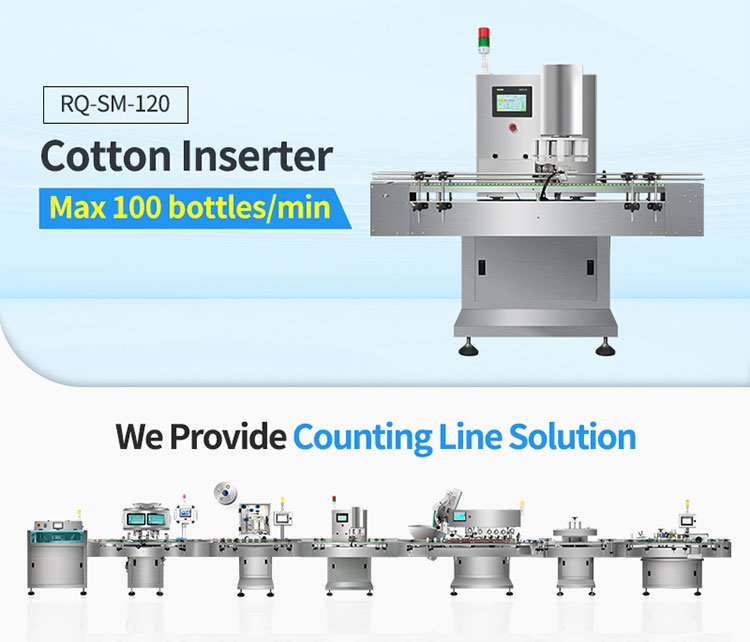

RQ-SM-120Inseritore di cotone
*** Parametro tecnico
|
Capacità produttiva (flaconi/min) |
50~80 flaconi/min |
|
Specifiche dei flaconi |
Diam.25-70mm |
|
Dimensioni d'ingombro |
1600mm×750mm×1400mm |
|
Peso（kg） |
180 |
|
Consumo energetico（w） |
0.7kw |
|
Alimentazione elettrica |
220V / 50～60Hz |
Vuoi conoscere questo prodotto?
INVIA UN MESSAGGIO
Qualcosa non è chiaro?
Non esitare a contattarmi e sarò più che felice di rispondere a tutte le tue domande.
Inseritore automatico di cotone: 5 aggiornamenti critici per l'imbottigliamento per fermare gli inceppamenti del collo e garantire la purezza cGMP
Introduzione: il collo di bottiglia trascurato nelle linee di imbottigliamento ad alta velocità per forme di dosaggio solide
Nelle moderne strutture di confezionamento di forme di dosaggio solide orali (OSD) in Europa e Nord America, massimizzare l'efficacia complessiva delle apparecchiature (OEE) di una linea di imbottigliamento ad alta velocità per compresse o capsule richiede l'eliminazione di piccoli errori meccanici. Quando i team di ingegneria realizzano una nuova linea, spesso destinano la maggior parte del budget a contatori elettronici di compresse ad alta precisione o a sistemi avanzati tappatura ad alta velocità sistemi. Tuttavia, la linea di confezionamento con conteggio l'efficienza della linea è forte solo quanto il suo anello più debole.
In molti ambienti di lavorazione ad alto volume, la causa singola più comune di arresti imprevisti della linea, contaminazione del prodotto e tempi di inattività della camera bianca è la stazione secondaria responsabile dell'inserimento del materiale protettivo: l'automaticoinseritore di cotone.
All'interno di una ad alta velocità linea di imbottigliamento di capsule e compresse cGMPapparecchiaturamatrice, l'inserimento di una lunghezza precisa di bobina di cotone medico pulito nel collo del contenitore è una fase essenziale. Questa bobina protegge i dosaggi solidi fragili dai movimenti dinamici e dai danni da attrito durante il trasporto a lunga distanza, contribuendo al contempo ad assorbire l'umidità residua all'interno del contenitore sigillato.
Tuttavia, l'esecuzione continua di questo processo su macchinari di fascia bassa o progettati male introduce gravi rischi per il controllo qualità. I sistemi standard di livello base spesso hanno difficoltà con una tensionatura incoerente della bobina, la generazione di elettricità statica e il taglio meccanico impreciso.
Questi difetti operativi portano a sezioni di cotone tagliate in modo non uniforme, fibre sfilacciate che cadono direttamente nella massa del prodotto o blocchi catastrofici del collo del contenitore. Quando un pezzo di cotone si aggancia al bordo della bottiglia invece di posizionarsi correttamente all'interno del corpo del contenitore, i sensori a valle attivano arresti immediati della linea, causando costosi scarti di materiale, ore operative perse e una purezza compromessa della camera bianca.
Il superamento permanente di questi colli di bottiglia secondari nel confezionamento di dosaggi solidi richiede una piattaforma produttiva progettata attorno a controllo motorizzato decentralizzato, matrici di sensori intelligenti e meccanica sanitaria avanzata. L'inseritore di cotone automatico ad alte prestazioni di Rich Packing Inseritore automatico di cotonerisolve questa sfida persistente del confezionamento.
Progettata con un innovativo azionamento di controllo elettronico sincronizzato multi-asse e un percorso del materiale interamente in SUS316L puro, questa robusta macchina elimina la perdita di fibre e gli inceppamenti del collo, fornendo l'assoluta ripetibilità del processo richiesta dalle operazioni di confezionamento medico e nutrizionale ad alta produttività.
Disaccoppiamento del ciclo di automazione: come funziona una macchina automatica per l'inserimento del cotone
Per mantenere una coerenza assoluta del processo nelle campagne di produzione ad alto volume, gli ingegneri del confezionamento devono guardare oltre i semplici involucri esterni generici e analizzare i sottosistemi sincronizzati che regolano il ciclo di vita del materiale. Un inseritore di cotone generico di fascia economica spesso si basa su collegamenti meccanici obsoleti, catene di trasmissione aperte e semplici timer analogici, che hanno difficoltà ad adattarsi a diverse altezze delle bottiglie e dimensioni delle bobine.
La nostra modernizzata Macchina automatica per l'inserimento del cotoneaggiorna questa sequenza utilizzando un'architettura meccanica modulare altamente reattiva, in cui ogni fase del ciclo di alimentazione, taglio e inserimento è azionata da stazioni di lavoro indipendenti monitorate elettronicamente:
1. La fase dinamica di alimentazione e misurazione della bobina di cotone
Il ciclo di lavorazione inizia presso la stazione della automaticabobina, dove vengono caricati rotoli standard di cotone medico grezzo, rayon sintetico assorbente o bobine di poliestere. Mentre il materiale grezzo si svolge, passa attraverso il nostro specializzato sistema di alimentazione e taglio della bobina di cotone.
Azionato da doppi motori passo-passo ad alta coppia, il materiale viene trascinato in avanti attraverso rulli rettificati di precisione senza allungare o assottigliare le fibre. Il sistema di controllo a microprocessore monitora la lunghezza esatta della bobina avanzata per ogni corsa, corrispondendo alla configurazione dei parametri preimpostata sull'interfaccia digitale centrale. Questo monitoraggio dinamico garantisce un'uniformità dimensionale assoluta dal primo contenitore all'ultimo.
2. La fase di taglio e piegatura inversa
Una volta che la lunghezza precisa della bobina raggiunge la gola di taglio, i rulli di alimentazione si bloccano istantaneamente per mantenere stabile il materiale. Un taglierino meccanico ad alta velocità e per impieghi gravosi esegue un taglio netto e rapido attraverso il percorso del materiale. Invece di utilizzare una lenta azione di forbici che schiaccia e crea polvere libera, il sistema utilizza una corsa lineare ad alta velocità per dividere il nastro in modo pulito.
Subito dopo il taglio, un braccio meccanico integrato di piegatura verso il basso cattura il centro della striscia di cotone separata, spingendola attraverso una forcella guida stretta per formare una forma densa e uniforme a "U" o "V" rovesciata. Questa geometria di pre-piegatura è essenziale per ridurre il diametro esterno del materiale, rendendo facile guidarlo attraverso colli stretti dei contenitori.

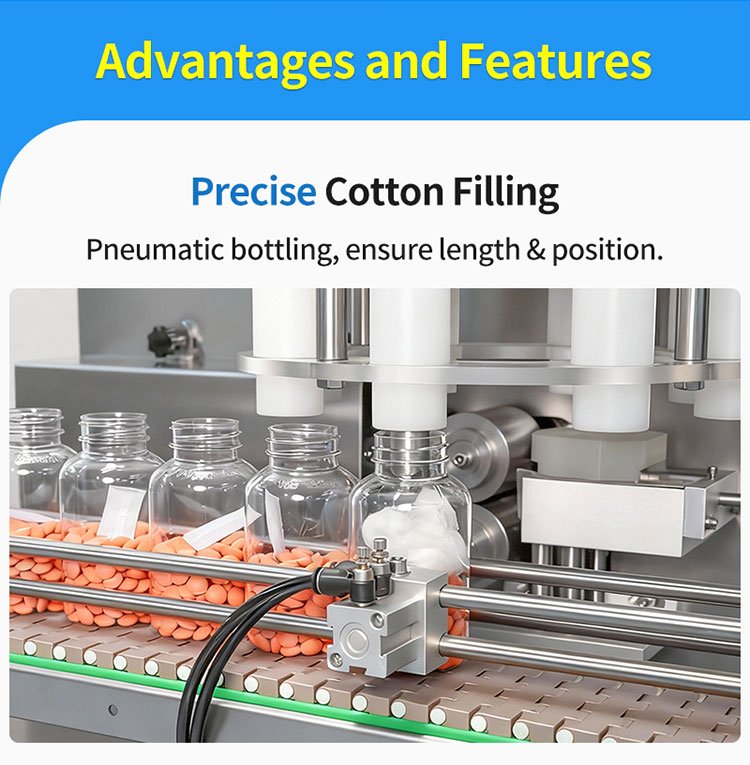

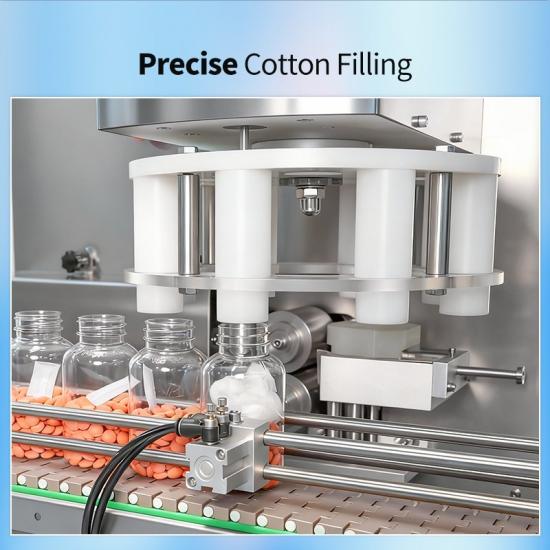

3. La fase di immersione lineare controllata e verifica
Mentre la sezione di cotone viene piegata, la linea principale del trasportatore fa avanzare contenitori vuoti e pre-contati lungo un percorso di indicizzazione. Sensori fotoelettrici ad alta sensibilità rilevano i corpi dei contenitori in arrivo, bloccandoli in un perfetto allineamento fisico sotto la stazione di immersione.
Una volta allineato, un cilindro pneumatico lineare per impieghi gravosi si estende verticalmente, guidando un'asta di micro-immersione lucidata direttamente attraverso il centro della forcella guida. Questa azione spinge il pezzo di cotone pre-piegato direttamente attraverso il collo del contenitore, posizionandolo saldamente all'interno del corpo del contenitore. L'asta di immersione quindi si ritrae rapidamente, consentendo al contenitore di avanzare senza interruzioni verso la linea di tappatura a valle.
5 innovazioni meccaniche della serie di inseritori elettronici di cotone Rich Packing
La velocità di lavorazione superiore e gli eccezionali parametri di purezza raggiunti dalla macchina per l'inserimento di cotone ad alta velocità per bottigliedi Rich Packing sono determinati da metallurgia avanzata, tracciamento digitale dell'intero processo e rigorosa conformità alle linee guida globali per camere bianche. Di seguito è riportata un'analisi ingegneristica approfondita dei 5 principali aggiornamenti integrati nel nostroautomatico sistema.
1. Produzione ad alta velocità con compatibilità universale delle dimensioni dei contenitori
Gli impianti farmaceutici ad alto volume e le strutture di confezionamento conto terzi richiedono macchinari in grado di mantenere elevate velocità di produzione su un'ampia gamma di formati di prodotto.
●La soluzione meccanica: La macchina è costruita su un telaio robusto con riduzione delle vibrazioni, azionato da un avanzato motore di sincronizzazione automatico multiassiale, che raggiunge una produttività massima verificata fino a 100 bottiglie/minuto.
●Il vantaggio tecnico: La camera di lavorazione è completamente ottimizzata per gestire un'ampia varietà di forme e dimensioni dei contenitori senza richiedere componenti strutturali personalizzati. Il sistema gestisce diametri delle bottiglie da 40-120 mm e altezze delle bottiglie da 50-200 mm. Questa flessibilità strutturale consente agli impianti di utilizzare piccole bottiglie cliniche in polietilene ad alta densità (HDPE) insieme a grandi barattoli nutraceutici in vetro a bocca larga su un'unica linea di confezionamento integrata.

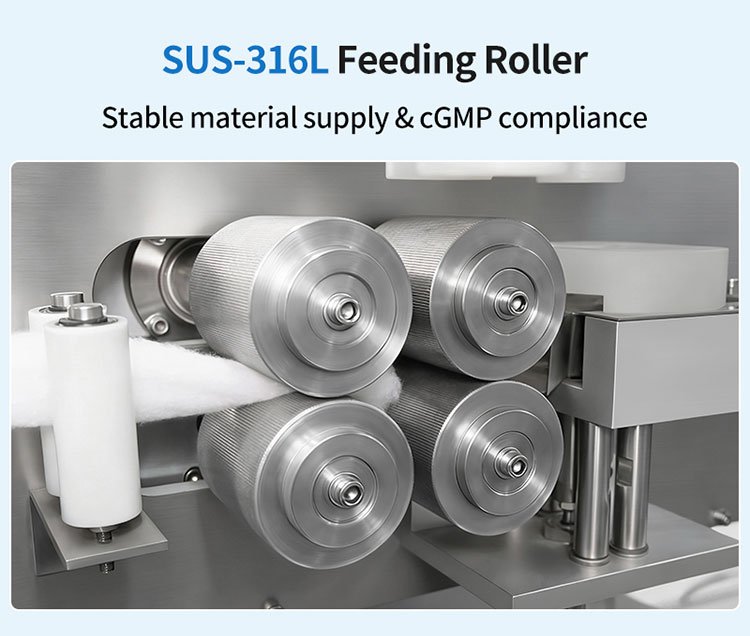

2. Rulli di alimentazione completamente in acciaio inossidabile SUS316L dell'inseritore di cotone per una conformità GMP assoluta
La lavorazione di compresse mediche sensibili o capsule nutrizionali pulite richiede un percorso dei materiali che elimini completamente il rischio di contaminazione incrociata o deterioramento strutturale durante anni di utilizzo continuo.
●La soluzione meccanica: I componenti principali all'interno del percorso dei materiali, inclusi il sistema principale di alimentazione e taglio della bobina di cotone con rulli, scanalature di guida e guide interne di contatto, sono lavorati in pregiato acciaio inossidabile massiccio SUS316L.
●Il vantaggio tecnico: Utilizzando una lega SUS316L di alta qualità invece di rivestimenti industriali standard o acciai di qualità inferiore, il sistema elimina il rischio di sfaldamento della vernice superficiale, distacco della placcatura elettrolitica o micro-contaminazione ossidativa da ruggine. I rulli in acciaio ultra-liscio e micro-lucidato prevengono l'attrito delle fibre, garantendo un percorso di lavorazione pulito che soddisfa pienamente le linee guida GMP internazionali e supera facilmente gli audit delle camere bianche.

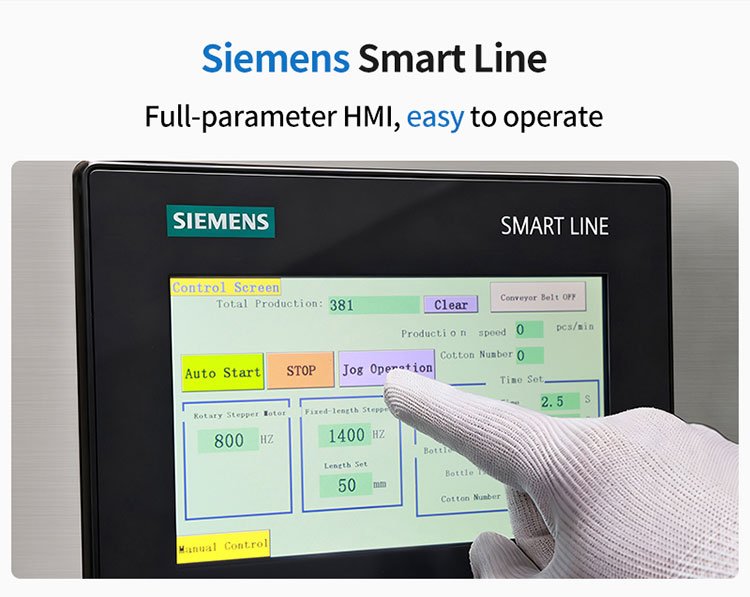

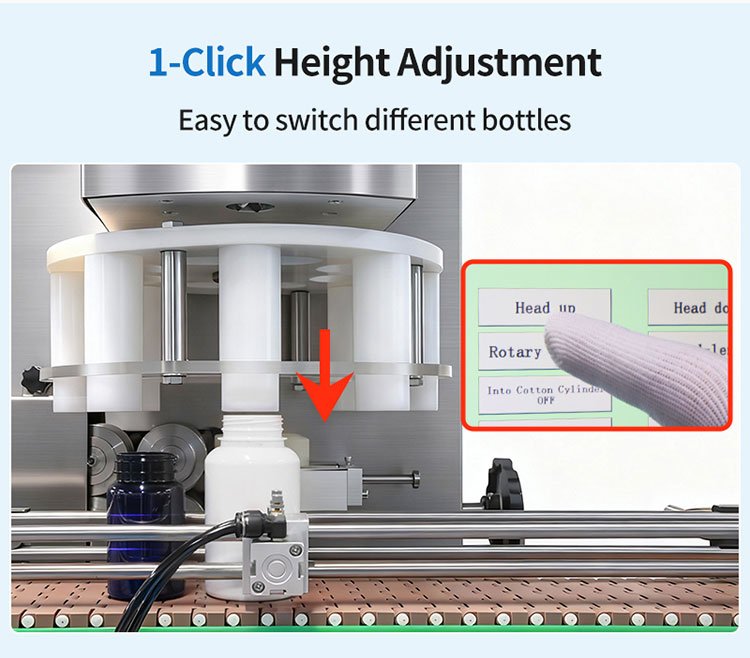

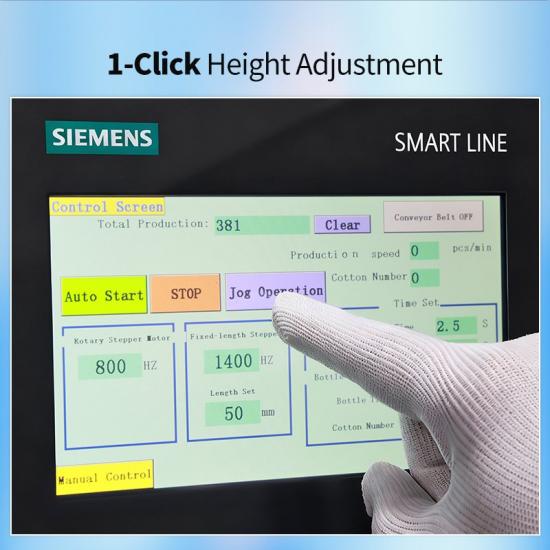

3. Regolazione automatica dell'altezza con un clic tramite schermo HMI PLC intelligente
I macchinari di confezionamento tradizionali spesso richiedono agli operatori di regolare manualmente manovelle meccaniche, robuste viti senza fine e staffe meccaniche per modificare la profondità di inserimento quando cambiano i formati dei prodotti.
●La soluzione meccanica: Il sistema sostituisce i vecchi volanti manuali con un azionamento di sollevamento motorizzato digitale collegato direttamente a una console HMI touchscreen centrale controllata da un PLC Siemens industriale.
●Il vantaggio tecnico: Gli operatori possono modificare istantaneamente l'altezza assoluta dell'ingresso di inserimento del cotone tramite l'interfaccia touchscreen con un singolo clic. Questo automatico sistema elimina completamente le regolazioni manuali da parte dell'operatore e gli errori umani durante i cambi formato, consentendo alla macchina di regolare la propria altezza fisica per adattarsi a diverse lunghezze dei contenitori in pochi secondi. Questa velocità la rende un'opzione eccezionalmente flessibile per le organizzazioni di produzione conto terzi (CMO) che gestiscono programmi di produzione ad alta varietà e a breve ciclo.

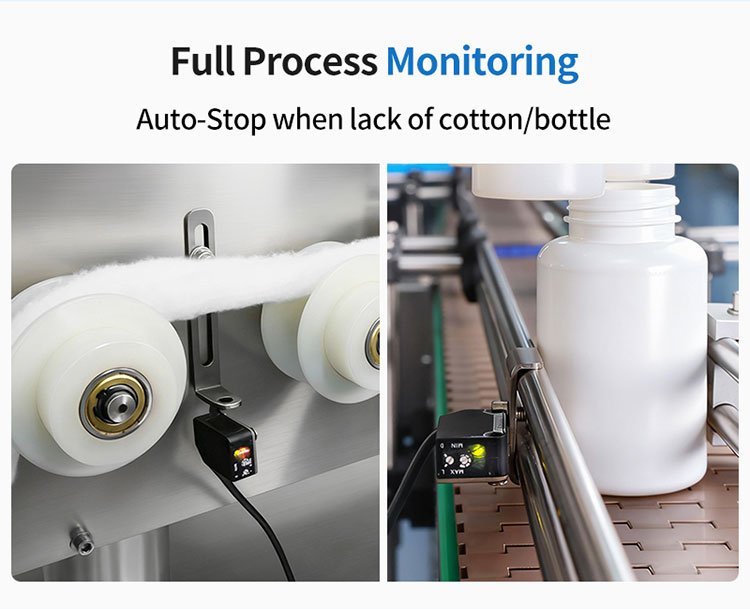

4. Rilevamento ottico avanzato dell'intero processo con automatico sistemi di protezione con arresto
Il funzionamento di una linea di confezionamento ad alta velocità automatica introduce il rischio che una carenza di materie prime a monte non venga rilevata, causando migliaia di confezioni finali non riempite o difettose.
●La soluzione meccanica: Il sistema integra una rete completa a circuito chiuso di sensori fotoelettrici di tracciamento ad alta sensibilità che monitorano continuamente la linea.
●Il vantaggio tecnico: Il sistema esegue un monitoraggio continuo in tempo reale in tutte le zone chiave di lavorazione. Se la automatica macchina di conteggio a monte subisce un ritardo e un contenitore non arriva alla stazione, oppure se il rotolo di cotone termina, il sistema attiva un arresto automatico. Questa automatica pausa arresta immediatamente la linea, impedendo alla macchina di funzionare senza materiale, proteggendo i costosi contenitori e garantendo che nessuna confezione difettosa prosegua a valle.
5. Architettura strutturale cGMP a balcone aperto con controlli antistatici
Una delle principali sfide nella lavorazione del cotone grezzo fibroso ad alta velocità è l'elettricità statica, che può causare l'adesione di fibre sciolte al collo del contenitore e compromettere la sigillatura a induzione.
●La soluzione meccanica: La macchina è costruita con una disposizione a balcone aperto che separa il percorso operativo meccanico anteriore dagli armadi elettronici di azionamento posteriori e integra una cortina d'aria antistatica localizzata nella stazione di taglio.
●Il vantaggio tecnico: La disposizione a balcone aperto elimina angoli nascosti e zone morte di pulizia, consentendo lavaggi rapidi e senza tracce tra i lotti. Il sistema antistatico neutralizza istantaneamente le cariche superficiali sulle fibre di cotone, impedendo loro di aderire al collo del contenitore o di fluttuare nella camera bianca. Ciò mantiene pulito il bordo della bottiglia, garantendo una sigillatura perfetta, a prova di perdite, con foglio a induzione a valle.
Matrice delle specifiche tecniche: dati della cotonatrice automatica ad alte prestazioni
Per assistere gli ingegneri della convalida degli impianti, i direttori di produzione e i responsabili degli acquisti commerciali durante la pianificazione dell'integrazione della linea, la matrice seguente descrive le specifiche meccaniche e operative del nostro avanzato Inseritore automatico di cotone:
|
Caratteristica tecnica di lavorazione |
Dati di produzione industriale del confezionamento Rich Packing |
|
Capacità massima di produzione |
Fino a 100 bottiglie/min (Funzionamento continuo stabile ad alta velocità) |
|

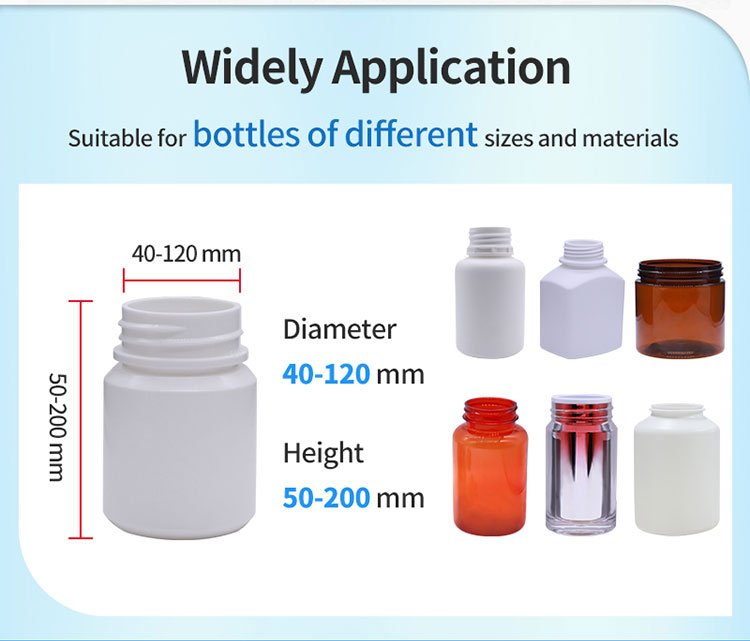

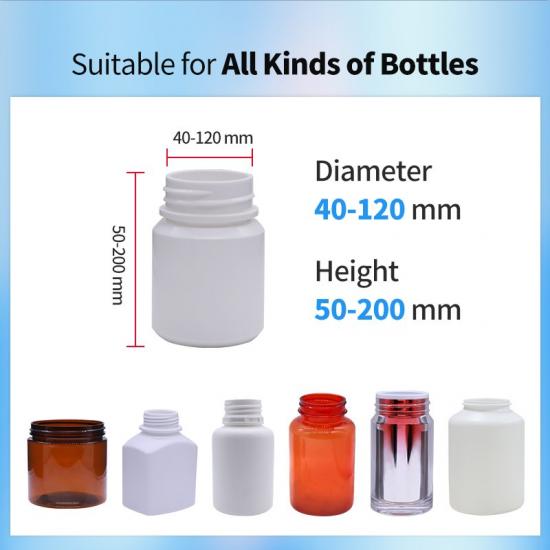

Intervallo di diametri delle bottiglie applicabile |
40 mm – 120 mm (Gestisce vasetti ad ampia apertura e flaconi a collo stretto) |
|
Intervallo di altezze delle bottiglie applicabile |
50 mm – 200 mm (Adatto a contenitori clinici e commerciali standard) |
|
Regolazione dell'altezza di ingresso per l'inserimento |
Regolazione automatica motorizzata con un clic tramite touchscreen PLC |
|
Progettazione del rullo di alimentazione del materiale |
Forgiato Acciaio inossidabile SUS316L (Nessuna verniciatura, completamente conforme alle GMP) |
|
Controllo dell'automazione del sistema |
Integrata Piattaforma PLC Siemens abbinata a HMI touchscreen |
|
Monitoraggio della protezione dai guasti |
Rilevamento ottico interbloccato dell'intero processo (Arresto automatico in caso di bottiglia/cotone basso) |
Costo totale di proprietà (TCO) e conformità alla camera bianca (IQ/OQ/PQ)
Quando si valuta una nuova macchina per una linea regolamentata di dosaggio solido orale, i responsabili esperti degli acquisti guardano oltre il prezzo di acquisto iniziale e si concentrano sul lungo termine Costo totale di proprietà (TCO). Le apparecchiature di fascia inferiore prive di un solido tracciamento elettronico o di dinamiche di taglio precise introducono frequentemente elevati costi continui, inclusi sprechi eccessivi di materie prime, durata ridotta delle lame di taglio e lunghi ritardi durante le ispezioni obbligatorie di convalida della camera bianca.
La serie Rich Packing ottimizza l'efficienza del capitale della vostra struttura massimizzando la resa in un singolo passaggio e riducendo i tempi di fermo della linea. Integrando tracciamento ottico automatico e un coltello meccanico ad alta velocità, la nostra macchina elimina completamente tagli errati e inceppamenti del materiale. Questa protezione previene danni ai contenitori e consente di risparmiare materie prime, un vantaggio particolarmente importante durante campagne di confezionamento conto terzi ad alto volume.
Inoltre, comprendiamo che la preparazione per rigorosi audit da parte di enti normativi regionali come FDA, Health Canada o autorità nazionali europee per i farmaci può essere un processo lungo e costoso per i vostri team interni di assicurazione qualità (QA).
Per semplificare la conformità, ogni linea di confezionamento bottiglie industriale fornitore di inseritrici di cotone che forniamo viene spedita direttamente dalla fabbrica con un pacchetto completo di documentazione di convalida. Questo pacchetto include modelli completi in inglese nativo per la conformità a IQ (Qualifica di Installazione), OQ (Qualifica Operativa) e PQ (Qualifica delle Prestazioni).
Fornendo al vostro team di ingegneria protocolli pronti all'uso per arresti di emergenza, calibrazioni dell'altezza del touchscreen e registri dei test dei sensori fotoelettrici, vi aiutiamo a risparmiare notevoli costi di consulenza esterna e ad accelerare la tempistica verso la produzione commerciale.
Riepilogo e invito all'azione: garantire un'integrazione dell'imbottigliamento senza guasti
L'alta velocità Rich Packing Inseritrice automatica di cotone offre una soluzione efficiente e altamente affidabile per la lavorazione di configurazioni impegnative di confezionamento di forme farmaceutiche solide. Combinando un percorso del materiale avanzato in acciaio inossidabile SUS316L con un automaticosistema di regolazione HMI motorizzato, un coltello meccanico a taglio netto e interblocchi ottici sull'intero processo, questa piattaforma compatta elimina i comuni colli di bottiglia del confezionamento legati a fibre sfilacciate, distribuzione del peso non uniforme e inceppamenti del collo del contenitore.
Che stiate avviando una struttura farmaceutica specializzata, ampliando una linea nutraceutica ad alta capacità o ottimizzando un impianto di produzione conto terzi ad alta varietà, le nostre apparecchiature di lavorazione forniscono l'affidabilità strutturale e il supporto alla convalida necessari per proteggere la qualità del prodotto e massimizzare il vostro OEE giornaliero.
FAQ tecniche per i team di approvvigionamento delle camere bianche
D1: Cosa rende i rulli di alimentazione di questa macchina superiori ai modelli standard entry-level?
R: Le macchine standard entry-level utilizzano spesso componenti di base in acciaio cromato o acciaio al carbonio nel percorso del materiale, che possono sfaldarsi, scheggiarsi o arrugginire nel tempo durante le pulizie aggressive. Il nostro inseritore automatico di cotone utilizza rulli per impieghi gravosi forgiati interamente in acciaio inossidabile massiccio SUS316L, garantendo un ambiente di alimentazione privo di rilascio di particelle, resistente alla corrosione e completamente puro, che soddisfa pienamente le linee guida GMP globali.
D2: Come semplifica la console touchscreen la modifica dei formati dei prodotti tra diverse dimensioni di bottiglie?
R: Anziché richiedere agli operatori di utilizzare manovelle manuali per regolare l'altezza del macchinario in base alle diverse lunghezze dei contenitori, la nostra piattaforma dispone di un azionamento digitale di sollevamento motorizzato. Tramite il touchscreen PLC centrale, gli operatori possono regolare l'altezza dell'ingresso di inserimento del cotone con un singolo clic, consentendo di modificare rapidamente e comodamente le specifiche delle bottiglie quando si utilizzano contenitori con altezza da 50 a 200 mm.
D3: Cosa succede se la linea registra una temporanea carenza di bottiglie vuote o bobine di cotone grezzo?
R: La piattaforma è progettata con un'avanzata rete di tracciamento ottico dell'intero processo. Se i sensori rilevano una carenza di contenitori sul binario di indicizzazione o se il rotolo di materia prima termina, la macchina attiva immediatamente un arresto automatico. Questa funzione di sicurezza ferma subito la linea per prevenire errori, ridurre al minimo lo spreco di materiale e garantire che la macchina non funzioni mai a vuoto.
D4: Qual è la velocità massima di lavorazione della configurazione delle specifiche di questa macchina automatica per l'inserimento del cotone nelle bottiglie?
R: Azionata da un avanzato automaticoazionamento multiassiale, la piattaforma mantiene una velocità di produzione di picco verificata fino a 100 bottiglie/minuto. Queste prestazioni ad alta velocità la rendono la scelta ideale per integrazioni con produttori di inseritori automatici di cotone farmaceutico ad alto volume e linee di confezionamento conto terzi ad alta produttività.
D5: Questo automaticosistema può lavorare materiali alternativi a nastro come bobine di rayon o poliestere?
R: Sì, assolutamente. Le lame meccaniche da taglio in lega temprata e i rulli di tensionamento regolabili all'interno del nostro sistema di alimentazione e taglio delle bobine di cotone sono progettati per lavorare in modo pulito cotone medicale standard, rayon assorbente e bobine di fibra sintetica in poliestere, fornendo un taglio netto e privo di bave per tutte le opzioni di materiale.
