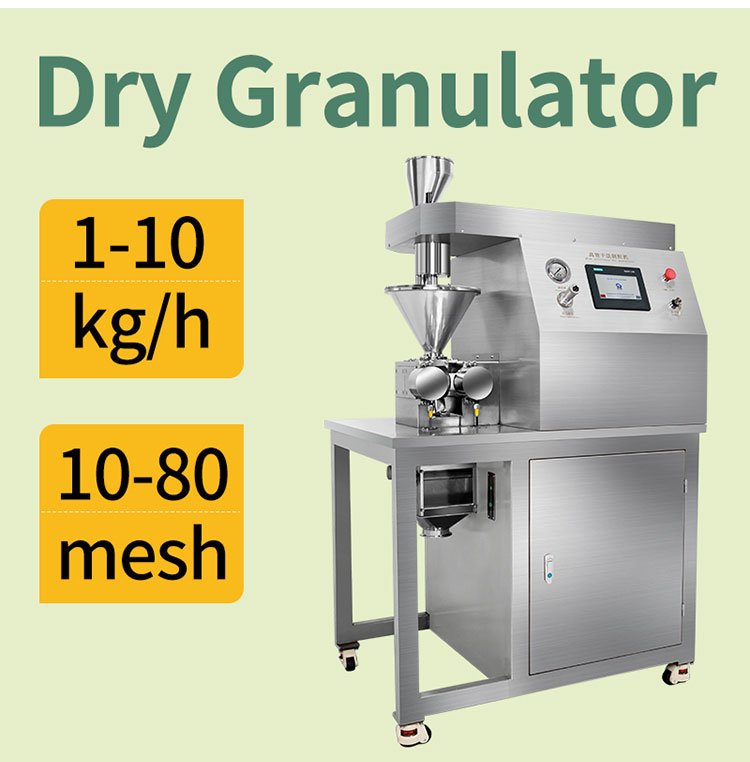

RQ-ZKG Granulatore a secco

Granulatore a secco: 6 soluzioni ingegneristiche per eliminare le polveri fini e massimizzare Rendimento

Introduzione: la sfida della compattazione di formulazioni sensibili al calore e all’umidità

Nella moderna produzione di forme farmaceutiche solide orali (OSD), la lavorazione di principi attivi farmaceutici (API) e di estratti botanici concentrati richiede un equilibrio tra elevata produttività di processo e stabilità del materiale. Gli impianti moderni gestiscono regolarmente strutture molecolari avanzate e delicati composti naturali che sono altamente sensibili all’esposizione termica, all’umidità residua o a entrambe. Quando queste formulazioni sensibili devono essere trasformate in granuli a scorrimento libero per la compressione di compresse ad alta velocità o il riempimento di capsule, i metodi tradizionali di granulazione a umido spesso falliscono. L’intensa fluidizzazione, l’aggiunta di leganti liquidi e i lunghi cicli di essiccazione termica ad alta temperatura richiesti dai processi a umido possono facilmente innescare la degradazione chimica, l’idrolisi indotta dall’umidità o la decomposizione termica dei principi attivi preziosi.

Per evitare questi rischi, i responsabili degli impianti e gli scienziati della formulazione si affidano alla compattazione a secco. Tuttavia, l’esecuzione di questo processo su macchinari standard o mal progettati introduce un diverso insieme di problemi produttivi. Un "granulatore a secco" di fascia bassa o non ottimizzato spesso fatica a garantire una distribuzione uniforme della forza su tutta la superficie dei rulli. Quando si lavorano polveri non a flusso libero, questa instabilità strutturale crea nastri compattati in modo non uniforme. Alcune parti del materiale passano attraverso il gap dei rulli senza essere compresse, mentre altre vengono sovracompattate in scaglie vitree non lavorabili.granulatore a seccoDurante la fase di macinazione a valle, questi nastri mal formati si disintegrano in modo non uniforme, generando una percentuale inaccettabilmente elevata di polvere non compattata, o "fini". In configurazioni tipiche, un alto rapporto di fini significa che fino al 30%–40% del materiale deve essere continuamente riciclato nella tramoggia di alimentazione. Questo ciclo di ricircolo cronico riduce drasticamente l’Overall Equipment Effectiveness (OEE) reale della linea, causa una distribuzione granulometrica non uniforme e può portare a una sovra-lavorazione che altera il profilo di dissoluzione della forma farmaceutica finale.

La soluzione definitiva a questi colli di bottiglia secondari nella produzione di forme solide richiede una piattaforma di processo progettata attorno alla ripetibilità meccanica, a un’alimentazione precisa del materiale e a un controllo termico efficiente. La serie intelligente ZKG di Rich Packing rappresenta un importante progresso nella tecnologia di compattazione a secco. Basato su un innovativo design meccanico ad alta coppia non idraulico, questo sistema compatto fornisce la stabilità strutturale esatta necessaria per eliminare le polveri fini, gestire dinamiche di flusso complesse e proteggere le formulazioni sensibili durante le campagne di produzione continua.

Disaccoppiamento del processo di compattazione a rulli ZKG: architettura meccanica e flusso di lavoro

Per mantenere una densità delle particelle costante turno dopo turno, un impianto deve andare oltre le strutture superficiali dei macchinari ed esaminare i sottosistemi sincronizzati che governano il ciclo di vita del materiale. Un compattatore a rulli generico ed economico spesso si basa su semplici scivoli a gravità e trasmissioni a catena di base, che non riescono a garantire una densità uniforme del materiale. Il granulatore a secco ZKG di Rich Packing affronta questo problema suddividendo la sequenza di compattazione in tre zone di processo distinte e gestite elettronicamente:

Per mantenere una densità delle particelle costante turno dopo turno, un impianto deve andare oltre le strutture superficiali dei macchinari ed esaminare i sottosistemi sincronizzati che governano il ciclo di vita del materiale. Un compattatore a rulli generico ed economico spesso si basa su semplici scivoli a gravità e trasmissioni a catena di base, che non riescono a garantire una densità uniforme del materiale. Il granulatore a secco ZKG di Rich Packing affronta questo problema suddividendo la sequenza di compattazione in tre zone di processo distinte e gestite elettronicamente:granulatore a seccoIl granulatore a secco ZKG di Rich Packing affronta questo problema suddividendo la sequenza di compattazione in tre zone di processo distinte e gestite elettronicamente:

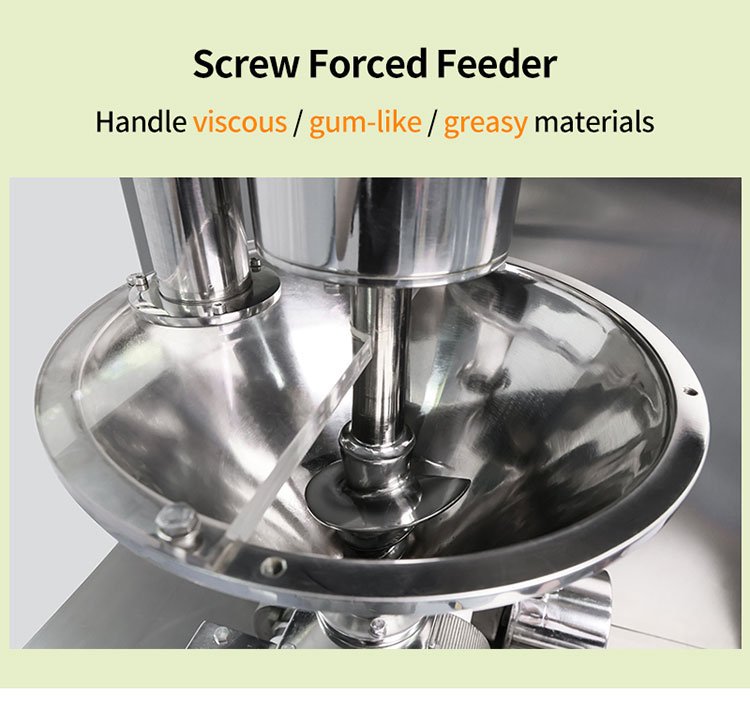

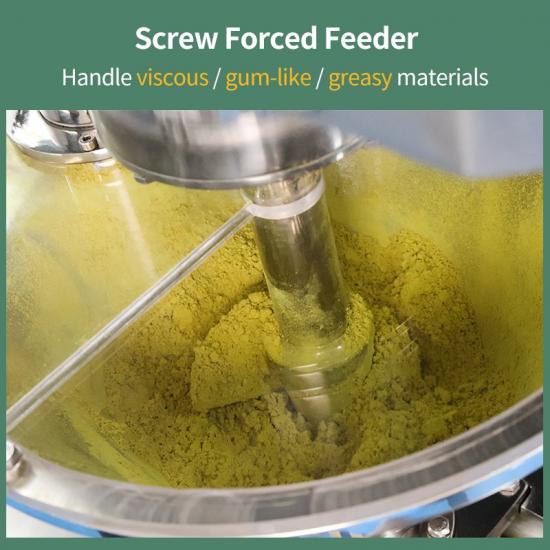

1. La fase di de-aerazione volumetrica e alimentazione a doppia vite

Il processo inizia alla tramoggia di alimentazione del prodotto, dove vengono introdotte miscele di polveri grezze e non compattate. Le polveri farmaceutiche a bassa densità intrappolano naturalmente un elevato volume di aria interstiziale tra le singole particelle. Se quest’aria non viene rimossa prima che il materiale raggiunga la zona di compressione, essa verrà espulsa violentemente quando i rulli si chiudono, causando la rottura del nastro, la formazione di cavità e un’elevata generazione di fini.

Per risolvere questo problema, il nostro sistema ZKG integra un avanzato gruppo di alimentazione a doppia vite in grado di regolazioni variabili da 0 a 24 r.p.m. La coclea di pre-compressione verticale forza meccanicamente la polvere verso il basso consentendo al contempo all’aria intrappolata di risalire ed uscire dalla tramoggia. Questa fase di de-aerazione volumetrica garantisce che una massa di polvere altamente consistente, densa e uniforme venga alimentata in modo costante nella gola di compattazione, corrispondendo direttamente alla precisa velocità di lavorazione dei rulli.

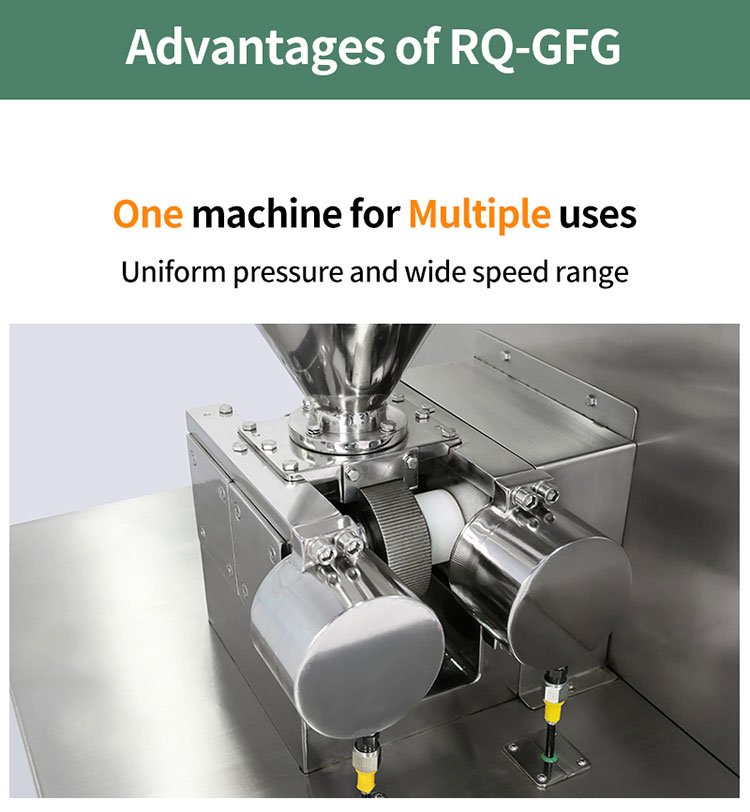

2. La fase di compattazione dei rulli puramente meccanica

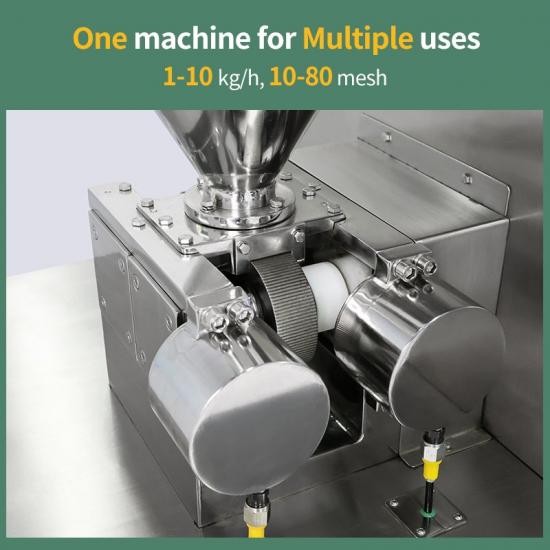

Una volta che il materiale de-aerato esce dalle viti di alimentazione, viene convogliato direttamente nella zona di compressione continua. Quest’area critica è dotata di due rulli di precisione controrotanti lavorati con alta precisione. Azionati da un sistema di trasmissione meccanica per impieghi gravosi che si regola da 0 a 20 r.p.m., i rulli applicano una spinta continua ad alta coppia di 6-8T.

Eliminando i tradizionali circuiti idraulici ad olio, questa architettura meccanica intelligente rimuove completamente il rischio di micro-perdite di olio all’interno dell’ambiente di cleanroom cGMP. Il sistema applica una forza meccanica massiccia e continua per deformare le particelle di polvere sciolte, interbloccandole in un foglio o nastro solido e uniforme di spessore e densità costanti su tutta la larghezza.

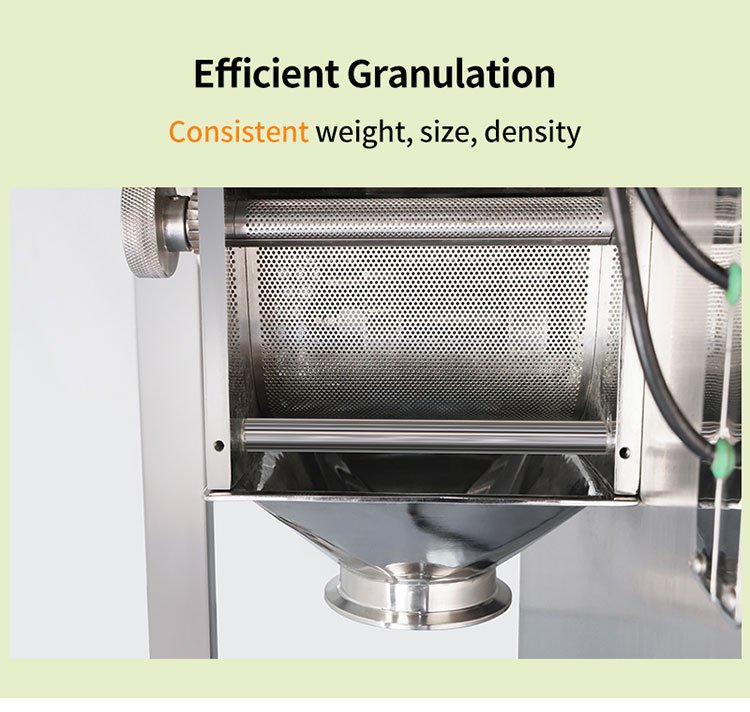

3. La fase di dimensionamento e macinazione dei granuli a due stadi

Dopo l’uscita dai rulli, il nastro solido viene convogliato nella stazione di granulazione meccanica continua. Invece di utilizzare lame ad alto impatto che frantumano il materiale e generano eccessiva polvere, la linea ZKG impiega un delicato meccanismo di dimensionamento a due stadi a bassa velocità. Il nastro solido viene prima ridotto in scaglie più piccole da un frantumatore grossolano, quindi delicatamente lavorato attraverso un setaccio di calibrazione in acciaio inox di alta qualità.

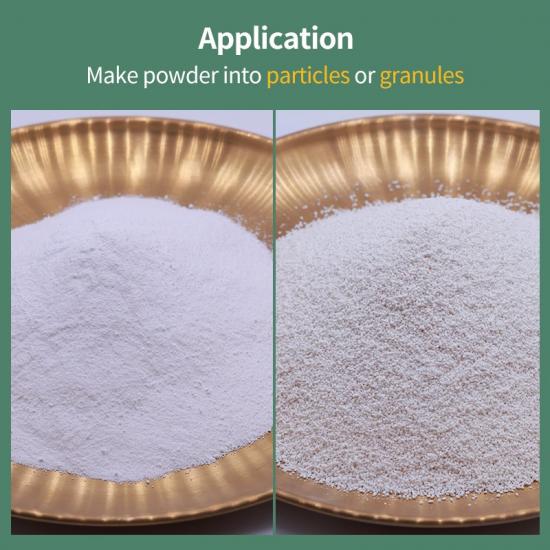

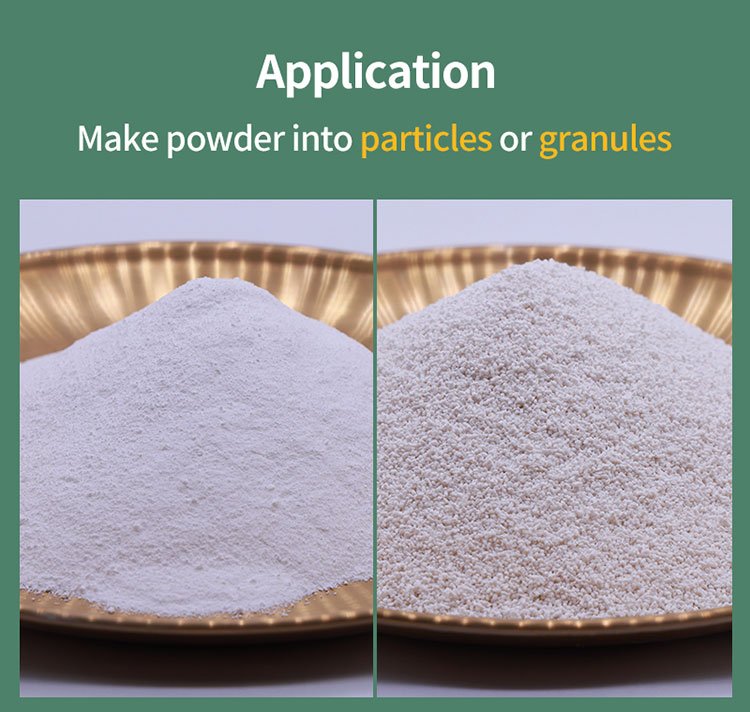

Utilizzando velocità del rotore variabili e setacci intercambiabili, il sistema ottiene una distribuzione granulometrica altamente precisa e uniforme regolabile da 10 mesh to 80 mesh (10-80目). I granuli finiti vengono scaricati in un contenitore pulito, mostrando eccellenti caratteristiche di scorrevolezza e una densità di tappatura ottimale per le fasi di lavorazione successive.

6 aggiornamenti architetturali della serie di granulatore a secco ZKG

Le prestazioni di resa superiori e la consistenza di processo della serie ZKG granulatore a secco sono ottenute attraverso aggiornamenti meccanici mirati, metallurgia avanzata e rigorosa conformità agli standard di progettazione sanitaria. Di seguito un’analisi ingegneristica dei 6 principali aggiornamenti integrati in ogni piattaforma di granulazione continua Rich Packing.

1. Sistema di controllo della spinta meccanica costante 6-8T

Mantenere una densità della frazione solida identica su tutta la larghezza del nastro richiede un sistema di applicazione della forza eccezionalmente rigido che elimini qualsiasi flessione o vibrazione meccanica.

●La soluzione meccanica: La piattaforma ZKG è dotata di un sistema di collegamento di forza meccanica per impieghi gravosi in grado di generare una spinta meccanica continua di 6-8T.

●Il vantaggio tecnico: Eliminando le tradizionali linee idrauliche e gli attuatori, il sistema elimina le fluttuazioni di pressione causate dalla deriva termica dell’olio. Il collegamento meccanico applica una forza uniforme e inarrestabile su i rulli $\Phi 100 \times 35 \text{ mm}$, garantendo una densità del nastro perfettamente costante. Questo design offre una stabilità di processo assoluta eliminando qualsiasi rischio di contaminazione da fluido idraulico nell’ambiente di lavoro cGMP.

2. Sistema di raffreddamento dei rulli a doppio canale (mantenuto sotto i 20°C)

La compattazione meccanica continua ad alta pressione genera naturalmente un intenso calore da attrito, che può rapidamente aumentare la temperatura della superficie dei rulli e causare la vetrificazione, l’adesione o la degradazione termica dei composti sensibili.

●La soluzione meccanica: Ogni macchina ZKG integra un sistema indipendente di sistema di raffreddamento a rulli del granulatore a secco integrato direttamente nel nucleo interno dei rulli di compressione.

●Il beneficio tecnico: Acqua refrigerata viene fatta circolare continuamente attraverso doppi canali interni per mantenere la temperatura della superficie del rullo rigorosamente inferiore a 20°C. Questa rapida dissipazione termica impedisce ai materiali sensibili al calore (come vitamina C, enzimi o estratti botanici volatili) di sciogliersi o aderire alla superficie in acciaio, garantendo cicli di produzione ininterrotti.

Sistema di macinazione ottimizzato a due stadi per output da 10-80 mesh

I mulini standard a singolo stadio ad alta velocità spesso polverizzano il materiale compattato in modo aggressivo, frantumando i nastri formati e creando un’alta percentuale di polvere fine.

●La soluzione meccanica: Il sistema ZKG series incorpora un meccanismo di dimensionamento a due stadi a bassa velocità specializzato che gestisce il materiale con estrema cura.

●Il beneficio tecnico: Il sistema rompe il nastro in scaglie uniformi prima di dimensionarle delicatamente attraverso una maglia di setaccio ottimizzata, mantenendo il rapporto di polvere fine rigorosamente sotto il 10%. Questo controllo preciso fornisce una distribuzione costante edistribuzione granulometrica di 10-80 mesh, riducendo drasticamente la necessità di riciclo del materiale e garantendo la massima resa a passaggio singolo.

4. Design a rulli a sbalzo per lo smontaggio senza attrezzi in 10 minuti

In strutture produttive ad alta varietà di produzione, trascorrere ore di prezioso tempo produttivo nello smontaggio e nella pulizia di un sistema complesso tra lotti di prodotto può incidere gravemente sulla redditività.

●La soluzione meccanica:Rich Packing utilizza un'innovativa configurazione a rulli a sbalzo in cui i cuscinetti dell'albero principale sono saldamente ancorati a una rigida parete strutturale posteriore.

●Il beneficio tecnico:Questo design a frontale aperto lascia i rulli di compattazione e le griglie di selezione completamente accessibili. Un singolo tecnico può smontare l'intero gruppo di lavorazione per il lavaggio entro 10–15 minuti senza necessitare di utensili pesanti o specializzati, riducendo al minimo i tempi di fermo durante i cambi di prodotto.

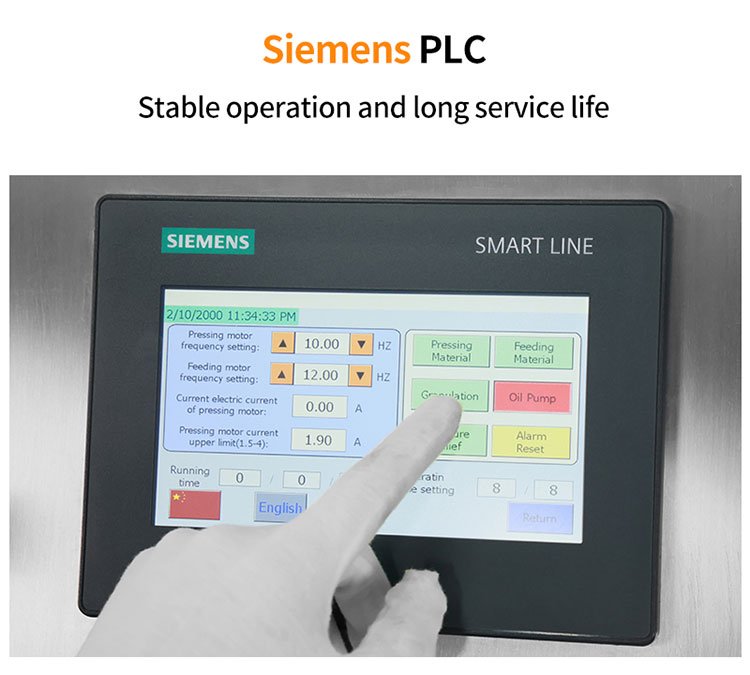

5. Motore ad alta efficienza da 3kW con registrazione digitale dei parametri PLC

Gli impianti moderni richiedono macchinari industriali a basso consumo energetico che supportino la completa tracciabilità dei dati per una rigorosa conformità normativa.

●La soluzione meccanica: L’intera linea ZKG è alimentata da un motore ad alta coppia ed efficiente dal punto di vista energetico 3kW motore collegato a un sistema PLC industriale Omron o Siemens.

●Il vantaggio tecnico: L’azionamento da 3kW garantisce un’elevata efficienza energetica offrendo fino a 8T di forza di compattazione. L’HMI touchscreen integrato monitora e registra in tempo reale i parametri critici di processo—come velocità di alimentazione (0-24 r.p.m.), velocità dei rulli (0-20 r.p.m.) e pressioni operative—soddisfacendo pienamente gli standard di integrità dei dati FDA 21 CFR Part 11.

6. Isolamento completo del materiale SUS316L e layout cGMP compatto

Integrare apparecchiature di processo ad alta capacità in layout di cleanroom esistenti e ristretti può essere estremamente difficile se il macchinario ha una struttura sovradimensionata o non igienica.

●La soluzione meccanica: Il sistema ZKG presenta un layout altamente compatto con dimensioni di appena 1000 × 800 × 1650 mm, con un peso netto a vuoto di 350 kg.

●Il vantaggio tecnico: Tutti i componenti a contatto con il prodotto del granulatore farmaceutico ZKG sono lavorati in SUS316L stainless steel.

Matrice delle specifiche tecniche: dati prestazionali della serie ZKG

Per supportare gli ingegneri di validazione e i team di approvvigionamento commerciale durante la valutazione delle apparecchiature, la matrice tecnica seguente presenta gli esatti parametri meccanici della nostra linea compatta intelligente:

Ottimizza la tua produzione di forme solide

Il ZKG di Rich Packing granulatore a seccoLa serie ZKG di Rich Packing offre una soluzione efficiente e altamente affidabile per la lavorazione di formulazioni solide difficili. Combinando un avanzato layout a balconata in acciaio inossidabile SUS316L con un sistema di controllo della spinta meccanica non idraulica da 6-8T, un sistema integrato di raffreddamento a doppio canale dei rulli e un delicato setaccio di macinazione a bassa velocità a due stadi, questa piattaforma compatta elimina i comuni problemi di scolorimento del materiale, degradazione termica e generazione eccessiva di polvere.

FAQ tecniche per i team di approvvigionamento delle camere bianche

Q1: Perché scegliere un granulatore a secco invece di linee di granulazione a umido per prodotti farmaceutici?

R: La granulazione a secco elimina completamente la necessità di leganti liquidi e fasi di essiccazione a caldo. È la scelta principale per principi attivi (API) sensibili all'umidità e al calore, riducendo i costi degli eccipienti e il consumo energetico della camera bianca.

Q2: Come controlla il compattatore a rulli la spinta massima senza utilizzare sistemi idraulici tradizionali a olio?

R: Il nostro sistema ZKG integra un sistema di controllo della forza lineare che eroga una spinta continua ad alta coppia di 6-8T. Questo design garantisce una stabilità assoluta della pressione sui rulli eliminando qualsiasi rischio di contaminazione da olio negli ambienti cGMP.

Q3: Come il sistema garantisce una distribuzione stabile della dimensione dei granuli entro 10-80 Mesh?

R: Bilanciando una vite di alimentazione sincronizzata (0-24 rpm) con velocità variabili dei rulli (0-20 rpm), la macchina forma nastri stabili. Questi vengono poi lavorati attraverso un setaccio di macinazione meccanico ottimizzato a due stadi, mantenendo i livelli di polvere fine rigorosamente sotto il 10%.

Q4: Il compattatore a rulli ZKG può gestire polveri botaniche erboristiche appiccicose o a basso punto di fusione?

R: Sì. Il granulatore a secco ZKG è dotato di un sistema di raffreddamento ad acqua a doppio canale integrato nei rulli. Questo sistema mantiene le temperature superficiali sotto 20°C, impedendo agli estratti appiccicosi di sciogliersi, vetrificarsi o aderire alle superfici dei rulli.

Q5: Qual è lo spazio richiesto e il profilo di pulizia per questo granulatore compatto da 350KG?

R: La macchina presenta un ingombro compatto di 1000 × 800 × 1650 mm, che la rende facile da integrare in camere bianche ristrette. Il suo avanzato layout dei rulli a sbalzo consente a un singolo operatore di completare uno smontaggio e lavaggio completo in 10 minutes senza strumenti specializzati.
