Una bottiglia di medicina sigillata può sembrare completa e comunque essere sotto-riempita. Un cartone finito può mancare di un foglietto illustrativo o di una blister card, mentre una bustina può contenere meno prodotto del previsto. A velocità di produzione, questi errori sono difficili da individuare solo con controlli visivi e possono portare a rilavorazioni, reclami e indagini sul lotto.
Un controllo ponderale aiuta a identificare tali problemi pesando ogni confezione mentre si muove sulla linea. Confronta il peso misurato con i limiti prestabiliti ed elimina le confezioni che rientrano fuori dall'intervallo accettato. Nelle linee di confezionamento farmaceutico, l'ispezione può avvenire dopo il conteggio, il riempimento, la sigillatura o l'imballaggio, a seconda di ciò che deve essere controllato.
La macchina rileva le deviazioni di peso, non la loro causa esatta. Può indicare un componente mancante solo quando la differenza è sufficientemente grande da poter essere misurata in modo affidabile. Per questo motivo, il controllo ponderale funziona insieme ai sistemi di conteggio, visione e rilevamento metalli, anziché sostituirli.
Un checkweigher è un sistema automatico di ispezione del peso installato all'interno di una linea di produzione o confezionamento. A differenza di una bilancia statica, che richiede a un operatore di fermare e pesare un prodotto, un checkweigher in linea misura le singole confezioni mentre si muovono. Classifica quindi ogni risultato come accettabile, sottopeso o sovrappeso.
La sequenza di ispezione di base è semplice:
Distanziamento prodotto → pesatura dinamica → elaborazione del segnale → confronto tolleranza → accettazione o rifiuto
Un sistema tipico ha un nastro di alimentazione che distanzia e stabilizza i prodotti, un nastro di pesatura montato su una cella di carico, un controllore che valuta il segnale e un dispositivo di scarto. Quando una confezione supera il limite superiore o inferiore approvato, il meccanismo di rifiuto la rimuove dal flusso di produzione.
Il sistema misura il peso totale della confezione nel punto di installazione. La misurazione di una bottiglia può includere contenitore, medicina e tappo, mentre la misurazione di un cartone può includere anche blister card e foglietto illustrativo. Se un componente mancante o extra crea una differenza misurabile, la confezione può essere scartata. Tuttavia, la macchina non conta direttamente le compresse né identifica quale componente ha causato la deviazione.
Il miglior punto di installazione dipende quindi dall'obiettivo dell'ispezione. Un'unità posizionata dopo il riempimento o il conteggio può rilevare errori precocemente, mentre una installata dopo l'imballaggio può controllare la completezza della confezione finita. In entrambi i casi, la funzione principale rimane la stessa: eseguire un controllo continuo del peso e impedire che le confezioni fuori intervallo proseguano lungo la linea.
Un checkweigher dinamico deve ottenere una lettura del peso stabile durante il breve tempo in cui una confezione attraversa il nastro di pesatura. Pertanto, risultati accurati dipendono sia dal movimento controllato del prodotto sia dal sensore di pesatura.
Il nastro di alimentazione crea uno spazio costante tra le confezioni in modo che solo un prodotto occupi la sezione di pesatura alla volta. Binari guida o nastri laterali aiutano a mantenere in verticale bottiglie alte e cartoni stretti. Se due confezioni si sovrappongono, si toccano o rimbalzano entrando sul nastro di pesatura, il risultato non rappresenterà correttamente nessuna delle due.
Mentre la confezione si muove sul nastro di pesatura, la cella di carico converte la forza applicata in un segnale elettrico. Il controllore filtra il segnale, calcola il peso e lo confronta con i limiti inferiore e superiore memorizzati nella ricetta del prodotto.
Una confezione all'interno della finestra accettata continua a valle. Una sotto il limite inferiore è classificata come sottopeso, mentre una sopra il limite superiore è classificata come sovrappeso. La divisione di scala visualizzata da sola non dimostra che la macchina possa rilevare un difetto specifico a velocità di produzione. La ripetibilità con la confezione reale, la velocità del nastro e l'ambiente di fabbrica è più importante.
Un sistema affidabile di scarto del checkweigher segue la confezione fallita fino al punto di rifiuto e attiva un getto d'aria, un pistone, un deviatore, un meccanismo di caduta o un altro dispositivo adatto alla confezione. Un cartone rigido può tollerare un'azione di scarto diversa rispetto a una bottiglia instabile o a una bustina leggera.
Per la produzione farmaceutica controllata, il processo di scarto può includere anche un sensore di conferma e un contenitore raccoglitore bloccabile. Queste funzionalità aiutano a dimostrare che la confezione corretta è stata rimossa e prevengono il ritorno dei prodotti scartati nel flusso accettato. A seconda della configurazione del sistema, i registri di produzione possono includere conteggi accettati e rifiutati, peso medio e tendenze di peso per ogni lotto.

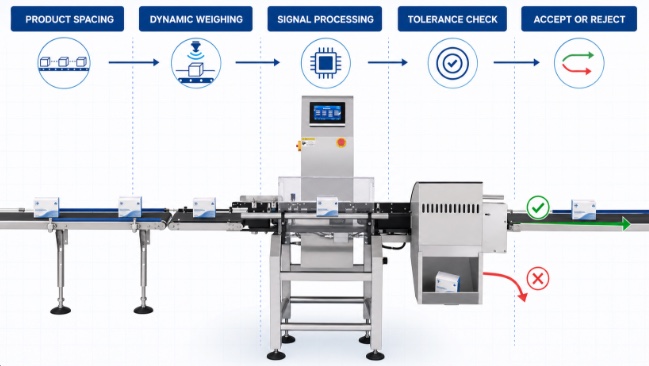

Principio di funzionamento del checkweigher dal distanziamento del prodotto allo scarto automatico
Un checkweigher può rilevare un errore solo quando modifica il peso misurato della confezione abbastanza da superare un limite convalidato. La capacità di rilevamento pratica varia quindi con il prodotto, i materiali di confezionamento, la posizione sulla linea e la variazione normale del peso.
Dopo una macchina per il conteggio di compresse e capsule, un checkweigher può identificare bottiglie che sono misurabilmente più leggere o più pesanti del previsto. Una lettura bassa può derivare da compresse, capsule o prodotto mancanti, mentre una lettura alta può indicare sovrariempimento o componente extra.
Il risultato rimane comunque una decisione sul peso totale, non un secondo conteggio. Le variazioni nella bottiglia vuota, nel tappo, nell'etichetta e nelle singole unità di dosaggio possono sovrapporsi al peso di una compressa mancante. Pertanto, le bottiglie campione rappresentanti il difetto minimo richiesto devono essere testate alla velocità normale della linea prima che venga accettata la capacità di rilevamento.
Nelle linee di confezionamento in blister, il controllo del peso può essere effettuato su una singola blister card o dopo l'imballaggio in cartone. Controllare prima può ridurre sprechi di cartoni e foglietti illustrativi, mentre controllare il cartone finito fornisce una valutazione più completa della confezione finale. Un cartone leggero può indicare una blister card o un foglietto mancante se quella differenza supera la variazione normale della confezione.
Per bustine e stick pack, il controllo ponderale può identificare sotto-riempimenti e sovra-riempimenti misurabili. Può anche aiutare a individuare una bustina mancante in un multipack. Confezioni instabili o flessibili richiedono un trasferimento controllato sul nastro di pesatura perché piegature, aria intrappolata e orientamento non uniforme possono ridurre la ripetibilità.
Il peso da solo non può confermare l'identità del prodotto, la qualità di stampa, l'integrità della sigillatura, il colore della compressa o il tipo di componente mancante. Non può nemmeno identificare contaminazioni metalliche. Questi compiti richiedono altri controlli, come un sistema di visione, test di perdita, ispezione dei codici o un rilevatore di metalli farmaceutico. Un piano di ispezione efficace assegna ogni rischio alla tecnologia che può effettivamente misurarlo.
La selezione dovrebbe iniziare dal difetto che deve essere rilevato, non dalla velocità pubblicizzata più alta o dall'incremento di peso più piccolo visualizzato. La macchina deve anche funzionare con gli altri dispositivi di ispezione e confezionamento circostanti.
|
Sistema |
Controllo primario |
Risultato tipico |
Limitazione principale |
|
Controllo peso |
Peso totale della confezione |
Riempimento insufficiente, riempimento eccessivo o un componente mancante che crea una differenza di peso misurabile |
Non identifica la causa esatta della deviazione |
|
Macchina per il conteggio di compresse e capsule |
Numero di compresse o capsule erogate |
Conteggio errato dei pezzi durante il riempimento dei flaconi |
Non verifica il peso totale o la completezza della confezione finita |
|
Metal detector |
Contaminazione rilevabile da materiali ferrosi, non ferrosi o acciaio inossidabile |
Contaminazione metallica superiore alla sensibilità convalidata |
Non controlla il peso, la stampa o i componenti non metallici mancanti |
|
Ispezione visiva |
Presenza visibile, posizione, forma, colore, codice o caratteristiche dell'etichetta |
Elementi visibili mancanti o disallineati e difetti di stampa |
Limitata alle caratteristiche che la telecamera può vedere e che è stata configurata per ispezionare |
Questi sistemi sono complementari. Ad esempio, la macchina per il conteggio controlla quante compresse entrano in un flacone, l'ispezione del peso verifica il totale risultante e l'ispezione visiva o metallica affronta i rischi che il peso non può rivelare.

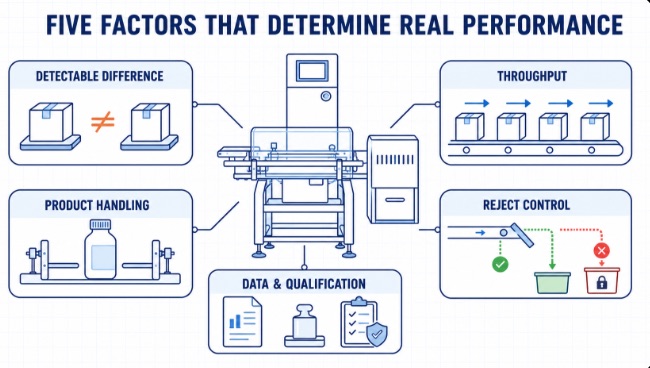

1. Differenza di peso rilevabile:Definire il difetto minimo che deve essere individuato. Misurare la variazione normale nel prodotto, nel contenitore, nel tappo, nel foglietto illustrativo e negli altri componenti prima di impostare la finestra di accettazione.
2. Velocità di produzione e passo del prodotto:Confermare il numero richiesto di confezioni al minuto e lo spazio disponibile tra i prodotti. Una maggiore velocità lascia meno tempo per stabilizzare e pesare ogni confezione.
3. Movimentazione della confezione e ambiente:Considerare la stabilità del flacone, il comportamento delle confezioni flessibili, i trasferimenti sui nastri trasportatori, le vibrazioni del pavimento e il movimento dell'aria. Questi fattori possono essere più importanti della risoluzione nominale della cella di carico.
4. Controllo dello scarto:Adattare il dispositivo di scarto alla confezione, quindi definire la conferma dello scarto, l'accesso al contenitore, le condizioni di allarme e la risposta alla perdita di aria compressa o al contenitore di scarto pieno.
5. Dati e qualifica:Specificare l'accesso alle ricette, i rapporti di lotto, i registri di calibrazione, i backup, le tracce di audit e la comunicazione con i controlli della linea secondo il sistema qualità del sito.
Per la produzione farmaceutica statunitense, la norma 21 CFR 211.68 richiede che le apparecchiature automatizzate utilizzate nel confezionamento dei farmaci siano regolarmente calibrate, ispezionate o controllate secondo un programma scritto, con registrazioni mantenute. La lezione pratica è che il sistema dovrebbe essere selezionato insieme al proprio metodo di prova, alla documentazione e ai controlli periodici delle prestazioni, non come una semplice bilancia a nastro isolata.
Rich Packing può configurare un controllo peso ad alta precisione come stazione di ispezione autonoma o integrarlo in una più ampia linea di confezionamento farmaceutico. Il progetto della linea dovrebbe basarsi su campioni reali delle confezioni, produttività richiesta, limiti di ispezione e logica di scarto prevista.
Un controllo peso trasforma il peso della confezione in una decisione automatica di accettazione o rifiuto alla velocità di produzione. Il suo valore deriva dal rilevare in modo coerente le deviazioni misurabili, rimuovere le confezioni non conformi e produrre registrazioni che supportano il controllo del processo.
La macchina è efficace solo quando i suoi limiti corrispondono alla reale variazione delle confezioni e la sua posizione corrisponde al difetto da controllare. Utilizzato insieme al conteggio, all'ispezione visiva, al rilevamento dei metalli e ai test documentati delle prestazioni, il controllo peso diventa una fase mirata del controllo qualità anziché una promessa non supportata che una sola macchina possa ispezionare ogni rischio.
Domande frequenti
Una bilancia normale solitamente pesa un articolo fermo e dipende da un operatore per posizionarlo, leggere il peso e rimuoverlo. Una selezionatrice ponderale in linea pesa i prodotti in movimento, confronta ogni risultato con limiti preimpostati e può scartare automaticamente una confezione fuori intervallo senza interrompere la normale produzione.
Solo quando la compressa mancante crea una differenza di peso superiore alla variazione combinata delle compresse, del flacone, del tappo e del processo di pesatura. Il metodo corretto consiste nell'eseguire campioni di prova alla normale velocità di produzione e confermare una rilevazione ripetibile prima di affidarsi a un limite di scarto per una singola compressa.
Installarla nel punto in cui il difetto da rilevare diventa misurabile per la prima volta. Dopo il conteggio o il riempimento, può scartare gli errori prima che venga utilizzato altro materiale di confezionamento. Dopo la chiusura con tappo o l'astucciamento, può valutare una confezione più completa. Alcune linee utilizzano più punti di ispezione per rischi diversi.
Non esiste un valore di precisione universale. Il sistema deve separare in modo affidabile le confezioni accettabili dal più piccolo difetto definito alla velocità di linea richiesta. La stabilità del prodotto, la variazione del peso della tara, le condizioni ambientali e la ripetibilità devono essere tutte incluse nella valutazione delle prestazioni.
Non sempre. La decisione dovrebbe seguire una valutazione del rischio del prodotto e del processo. Una selezionatrice ponderale è più utile quando il peso della confezione fornisce un metodo affidabile per identificare riempimenti insufficienti, riempimenti eccessivi o componenti mancanti e quando l'ispezione continua offre un controllo migliore rispetto al solo campionamento.
Riferimenti
1. OIML R 51-1: Strumenti automatici per la pesatura a cattura, Parte 1—Requisiti metrologici e tecnici—Prove. Organizzazione Internazionale di Metrologia Legale.
https://www.oiml.org/en/files/pdf_r/r051-1-e06.pdf/@@download/file/R051-1-e06.pdf
2. NIST Handbook 44—2026: Specifiche, tolleranze e altri requisiti tecnici per dispositivi di pesatura e misurazione. National Institute of Standards and Technology.
