Capsule rigide riempite di liquido: una guida completa al riempimento, alla sigillatura e alla produzione

Le capsule rigide riempite di liquido utilizzano un guscio rigido in due pezzi per contenere liquidi, sospensioni o semisolidi compatibili. Dopo il dosaggio, il cappuccio e il corpo vengono bloccati e, laddove la formulazione lo richieda, sigillati in corrispondenza del giunto cappuccio-corpo. A differenza del riempimento di polveri, produzione di capsule liquide impone un controllo più rigoroso sul flusso della formulazione, sulla compatibilità del guscio, sulla ripetibilità della dose e sull'integrità della sigillatura.

Nella produzione di capsule rigide riempite di liquido, la formulazione, il sistema di dosaggio, il guscio della capsula, il metodo di sigillatura e le condizioni post-sigillatura devono lavorare insieme. Questa guida segue tale processo dalla selezione della formulazione e il riempimento fino al bloccaggio, alla sigillatura, all'essiccazione o polimerizzazione, all'ispezione e alla scelta dell'attrezzatura.

Cosa sono le capsule rigide riempite di liquido?

Le capsule rigide riempite di liquido (LFHC) sono capsule preformate in due pezzi con un corpo più lungo per il riempimento e un cappuccio più corto che si chiude sopra di esso. Possono utilizzare gusci in gelatina rigida o polimeri comeHPMC, ma la formulazione e il processo devono essere compatibili con il guscio selezionato.

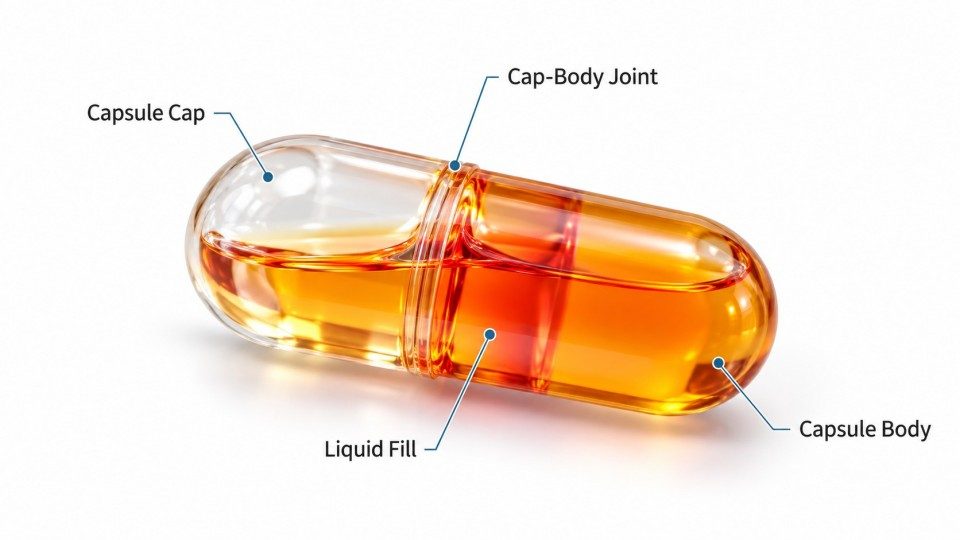

Struttura di una capsula rigida riempita di liquido

Una capsula rigida riempita di liquido ha quattro parti funzionali:

• Corpo della capsula: contiene la formulazione dosata.
• Cappuccio della capsula: si chiude sopra il corpo riempito.
• Riempimento liquido o semisolido: la formulazione dosata.
• Giunto cappuccio-corpo: l'interfaccia sovrapposta che fornisce la chiusura meccanica e, quando necessario, riceve la sigillatura.

Il bloccaggio unisce il cappuccio e il corpo; la sigillatura chiude il giunto. Per i riempimenti liquidi, quella sigillatura extra può ridurre le perdite attraverso l'interfaccia cappuccio-corpo e limitare l'ingresso indesiderato durante la manipolazione e lo stoccaggio.

Gusci di capsule in gelatina vs HPMC

La gelatina e l'HPMC non si comportano allo stesso modo con ogni formulazione liquida. Umidità, solventi, eccipienti e condizioni di stoccaggio possono modificare la fragilità, la deformazione, la massa o l'integrità del guscio, quindi la scelta del guscio deve essere testata con la formulazione effettiva.

In pratica, né la gelatina né l'HPMC sono automaticamente l'opzione migliore. Il loro comportamento all'umidità e la risposta meccanica differiscono, mentre la compatibilità completa tra formulazione e guscio viene valutata nella sezione successiva.

Capsule rigide riempite di liquido vs softgel

Sia le LFHC che le softgel possono trasportare liquidi o semisolidi, ma sono realizzate in modo diverso. Una softgel forma un guscio flessibile attorno al riempimento durante l'incapsulamento; una LFHC inizia con un guscio rigido preformato in due pezzi.

Tale differenza cambia l'attrezzatura di riempimento, il metodo di dosaggio, il comportamento del guscio e la fase di sigillatura. Le LFHC sono utili quando un prodotto necessita di un formato a capsula rigida con un riempimento liquido o semisolido compatibile.

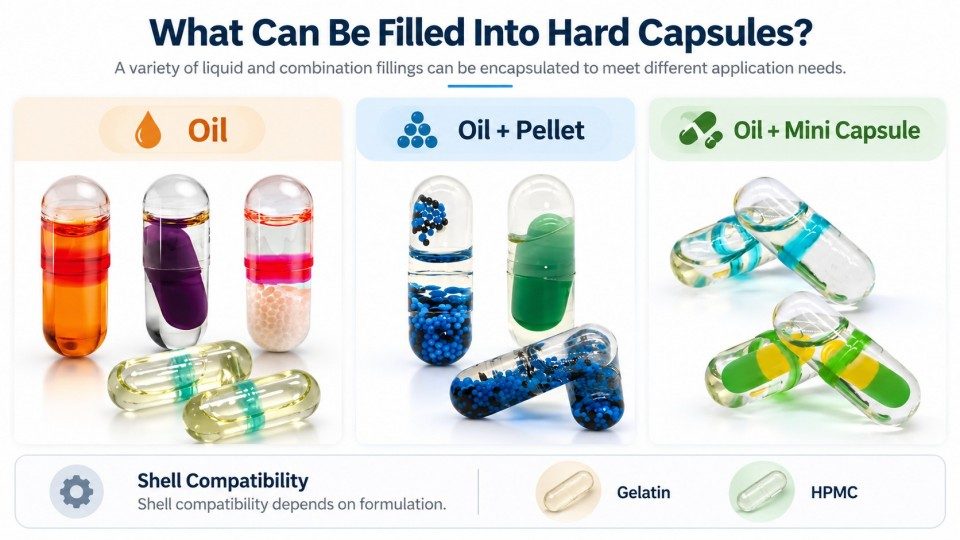

Cosa può essere inserito nelle capsule rigide?

Le capsule rigide possono contenere oli, soluzioni non acquose, sospensioni e semisolidi o paste selezionati, ma la formulazione deve comunque essere compatibile con il guscio, il sistema di dosaggio e il processo di sigillatura.

Oli e formulazioni a base lipidica

Gli oli e i riempimenti a base lipidica sono applicazioni comuni per le LFHC perché il dosaggio a spostamento positivo può misurarli accuratamente quando il loro flusso rimane stabile. Ma un olio non è automaticamente compatibile con ogni guscio di capsula rigida.

La composizione lipidica, i tensioattivi, l'igroscopicità, la viscosità e l'interazione con il guscio possono tutti modificare l'integrità della capsula. Confermare la compatibilità con la formulazione prevista piuttosto che solo con la categoria di formulazione.

Soluzioni e sospensioni

Le soluzioni sono solitamente più facili da dosare quando la viscosità e la composizione rimangono stabili. Le sospensioni aggiungono un altro punto di controllo: i solidi devono rimanere uniformemente dispersi in modo che il materiale che raggiunge la pompa e l'ugello rappresenti ancora la formulazione prevista.

Per il riempimento di sospensioni, controllare la miscelazione, il tempo di permanenza, la sedimentazione, il comportamento dell'ugello e la ripetibilità della dose. Una volta che la formulazione perde omogeneità, la macchina riempitrice di capsule liquide non può correggere la differenza di composizione a valle.

Semisolidi e paste

Anche i semisolidi e le paste possono essere inseriti nelle capsule rigide, ma la temperatura e lo sforzo di taglio possono modificarne rapidamente il flusso. Selezionare il sistema di dosaggio in base alla reologia effettiva della formulazione, non alla sua etichetta di prodotto.

Le pompe in ceramica o altre pompe a spostamento positivo possono essere adatte per riempimenti viscosi, ma il tipo di pompa, il design dell'ugello e le condizioni operative richiedono comunque prove specifiche per il prodotto.

Compatibilità tra formulazione e guscio della capsula

Prima di selezionare il guscio o la macchina, esaminare la formulazione per i fattori che più probabilmente influiscono sul riempimento e sull'integrità della capsula:

• umidità e attività dell'acqua;
• igroscopicità;
• compatibilità con i solventi;
• composizione di lipidi e tensioattivi;
• viscosità e comportamento al flusso;
• temperatura di formulazione;
• deformazione o fragilità dell'involucro;
• potenziale interazione tra formulazione e involucro.

Questo screening è importante perché i componenti della formulazione possono modificare le proprietà meccaniche e l'integrità delle capsule rigide durante il riempimento e lo stoccaggio.

Formulazioni che richiedono una valutazione speciale

Contrassegnare una formulazione per test aggiuntivi quando è altamente igroscopica, ha un'elevata attività dell'acqua, contiene solventi che reagiscono con l'involucro, cambia bruscamente viscosità con la temperatura, contiene particelle in sospensione, incorpora aria o forma filamenti all'ugello. Un'elevata attività dell'acqua può ammorbidire o deformare gli involucri di gelatina, pertanto i riempimenti acquosi o fortemente igroscopici richiedono un lavoro di compatibilità particolarmente attento.

Non scegliere l'involucro o la macchina riempitrice di capsule rigide per liquidi basandosi solo sulla categoria di formulazione. Valutare la formulazione effettiva, l'involucro, il sistema di dosaggio, il metodo di sigillatura e le condizioni di stoccaggio come un unico processo.

Come vengono prodotte le capsule rigide riempite di liquido?

La produzione di capsule riempite di liquido segue una sequenza chiara: preparazione della formulazione, separazione della capsula, dosaggio del riempimento, chiusura dell'involucro, sigillatura del giunto, essiccazione o polimerizzazione del sigillo, ispezione della capsula e scarico del prodotto accettato. Le macchine differiscono, ma questi punti di controllo rimangono strettamente collegati.

Passaggio 1: Preparazione della formulazione

Prima della produzione, caratterizzare viscosità, omogeneità, sensibilità alla temperatura, sedimentazione, incorporazione d'aria e compatibilità con l'involucro. Queste proprietà determinano come la formulazione si comporta nella tramoggia, nella pompa, nell'ugello e nel corpo della capsula.

Le sospensioni necessitano di una dispersione stabile durante l'intero ciclo. I riempimenti viscosi richiedono condizioni di dosaggio che limitino la formazione di filamenti, il gocciolamento e il lento recupero della pompa.

Passaggio 2: Alimentazione e separazione delle capsule vuote

Le capsule rigide vuote vengono alimentate, orientate e separate in testa e corpo. Il corpo deve raggiungere correttamente la posizione di riempimento mentre la testa viene trattenuta per la chiusura dopo il dosaggio. Scartare le capsule che non si separano prima del dosaggio.

Passaggio 3: Dosaggio e riempimento del liquido

Il sistema di dosaggio misura la formulazione in ogni corpo della capsula. I sistemi a spostamento positivo, inclusi i design a pistone e a pompa ceramica, sono scelte comuni quando corrispondono al comportamento di flusso della formulazione.

La viscosità modifica direttamente il comportamento di dosaggio nel riempimento di capsule rigide con liquidi: la risposta della pompa, il gocciolamento dell'ugello, la formazione di filamenti, la velocità di riempimento e la ripetibilità della dose possono variare in base ad essa. Non esiste un limite universale utile di viscosità o temperatura; la finestra operativa dipende dalla formulazione, dal design della pompa/ugello e dal processo macchina convalidato.

Durante la produzione, monitorare insieme le condizioni della formulazione, la risposta della pompa, l'arresto dell'ugello, la posizione della capsula e la consistenza del riempimento. La guida della FDA sottolinea condizioni di produzione controllate e test in-process appropriati per le operazioni di incapsulamento.

Passaggio 4: Chiusura e bloccaggio della capsula

Dopo il dosaggio, la macchina unisce la testa e il corpo per formare la capsula chiusa di base.

Il bloccaggio non è una sigillatura. Il bloccaggio meccanico tiene unite le due parti dell'involucro, ma un liquido può ancora trovare un percorso di perdita attraverso l'interfaccia testa-corpo se il giunto non è adeguatamente sigillato.

Passaggio 5: Sigillatura della capsula

La sigillatura aggiunge una barriera al giunto testa-corpo. A seconda della capsula e del processo, questo può essere una banda esterna o un altro metodo di sigillatura a giunzione/fusione.

Passaggio 6: Essiccazione, polimerizzazione e raffreddamento

Dopo la sigillatura, il giunto necessita di condizioni controllate per asciugarsi, indurirsi o polimerizzare. Il raffreddamento diventa una necessità di processo separata quando un riempimento riscaldato o termo-ammorbidente deve tornare al suo stato fisico target; oli, soluzioni e sospensioni di routine non necessitano automaticamente di una fase di raffreddamento distinta.

Il sistema di riempimento di capsule rigide con liquidi utilizza una disposizione verticale di essiccazione/raffreddamento ad aria. Stabilizzare il sigillo senza deformare l'involucro, disturbare il giunto o modificare lo stato del riempimento.

Passaggio 7: Ispezione e scarto

L'ispezione dovrebbe mirare ai difetti che influiscono sulla qualità del prodotto o sulla stabilità della linea. A seconda dei sensori installati, una linea può controllare la presenza della capsula, l'orientamento, la separazione testa-corpo, la chiusura, la deformazione visibile, le perdite o l'aspetto del sigillo.

Passaggio 8: Scarico della capsula finita

Le capsule accettate si spostano quindi verso la manipolazione o il confezionamento a valle. A seconda del prodotto, ciò può includere la lucidatura della capsula,smistamento delle capsule, conteggio e imbottigliamento delle capsule, blisteraggio, o astucciamento.

Come vengono sigillate le capsule rigide riempite di liquido?

La sigillatura protegge il giunto testa-corpo; è un'operazione distinta dal semplice bloccaggio della capsula.

Perché le capsule rigide riempite di liquido richiedono la sigillatura

Una capsula bloccata meccanicamente presenta ancora un'interfaccia sovrapposta tra testa e corpo. Con un riempimento liquido, tale interfaccia può diventare un percorso di perdita, pertanto il processo di sigillatura viene utilizzato per ridurre la fuoriuscita di liquido e limitare l'ingresso di agenti ambientali.

Dove viene applicata la colla sigillante

Nella sigillatura a base di colla, il materiale viene applicato attorno al giunto testa-corpo o alla giuntura della capsula. L'area di contatto esatta e il modello di applicazione dipendono dall'involucro e dalla tecnologia di sigillatura.

La fasciatura esterna avvolge una banda sigillante attorno all'esterno del giunto. Altri processi applicano il liquido sigillante direttamente sulla giuntura e utilizzano condizioni controllate per formare una chiusura integrata. Risolvono lo stesso problema, ma non sono lo stesso processo.

Come la colla sigillante crea il sigillo della capsula

Il materiale sigillante deve raggiungere e bagnare uniformemente o interagire con le superfici dell'involucro target, quindi indurire, asciugare o fondersi nella barriera prevista. La condizione del sigillante, la geometria del giunto, il materiale dell'involucro, la pressione di applicazione e il trattamento post-sigillatura influenzano tutti il risultato.

Ciò che conta è la copertura uniforme del giunto e la formazione ripetibile del sigillo, non semplicemente la presenza del sigillante.

Temperatura della colla sigillante e uniformità di applicazione

Laddove il liquido sigillante è a temperatura controllata, quattro variabili contano insieme: chimica del sigillante, viscosità, temperatura e uniformità di applicazione. Se il sigillante è troppo denso, troppo fluido, scarsamente condizionato o applicato in modo non uniforme, la copertura del giunto diventa incoerente. Impostare la finestra operativa per l'involucro effettivo, la formulazione di sigillatura e il processo della macchina.

Non copiare una temperatura di sigillatura da un altro sistema di capsule. Convalidare la condizione del sigillante sulla formulazione e sulla macchina effettivamente utilizzate.

Compatibilità dell'involucro della capsula durante la sigillatura

L'involucro deve tollerare sia la formulazione che il processo di sigillatura. Umidità, solventi, calore e condizioni di essiccazione possono alterare il comportamento dell'involucro, pertanto lo sviluppo del sigillo e la compatibilità dell'involucro dovrebbero essere valutati insieme.

Essiccazione e polimerizzazione dopo la sigillatura

L'essiccazione o la polimerizzazione post-sigillatura portano il sigillante al suo stato fisico previsto. Il tempo e le condizioni richiesti dipendono dalla chimica di sigillatura, dal materiale dell'involucro, dall'attrezzatura e dalla formulazione.

Per il controllo del processo, seguire il sigillo in questo ordine:

condizione del sigillante → uniformità di applicazione → copertura del giunto → essiccazione/polimerizzazione → integrità del sigillo

Problemi comuni di riempimento e sigillatura di capsule liquide

Inizia la risoluzione dei problemi dal difetto visibile, quindi risali alla variabile di processo che può effettivamente causarlo.

Utilizzare la tabella seguente come guida per i controlli iniziali; le impostazioni finali devono comunque seguire il prodotto convalidato e il processo della macchina.

Quali attrezzature vengono utilizzate per le capsule rigide riempite di liquido?

Una macchina riempitrice di capsule liquide combina le fasi di manipolazione, dosaggio, bloccaggio e, sulle linee integrate, di sigillatura e post-sigillatura necessarie per la produzione di LFHC. Per i progetti che richiedono supporto alla convalida, Rich Packing può fornire FAT/SAT, documentazione IQ/OQe formazione per gli operatori.

Macchina riempitrice di capsule liquide

La macchina principale alimenta e separa le capsule vuote, dosa il liquido, blocca il guscio e, nei sistemi integrati, trasferisce le capsule alla manipolazione di sigillatura e post-sigillatura.

Sistema di dosaggio del liquido

Il sistema di dosaggio controlla la costanza con cui la formulazione raggiunge ogni capsula. La macchina riempitrice di capsule liquide Rich Packing utilizza un dosaggio del liquido servoassistito con configurazioni a pompa ceramica; la configurazione offre una produzione fino a 60.000 capsule/ora e un errore di riempimento ≤2% per tale configurazione.

Sistema di sigillatura delle capsule

Il sistema di sigillatura applica il sigillante selezionato o esegue l'operazione di sigillatura della giuntura richiesta. Il suo design deve corrispondere al guscio della capsula, alla formulazione, al sigillante e alle condizioni di produzione convalidate.

Sistema di asciugatura, polimerizzazione e raffreddamento

La manipolazione post-sigillatura dà al giunto il tempo di asciugarsi, stabilizzarsi o polimerizzare prima che la capsula si sposti a valle. Il raffreddamento è importante quando il processo di riempimento o sigillatura utilizza il calore.

FAQ

Riferimenti

[1] Ma JH, Yang M, Zeng M, Chen XM, Lan J. A review on liquid-filled hard gelatin capsules. Zhongguo Zhong Yao Za Zhi. 2008;33(5):602-605. PubMed: https://pubmed.ncbi.nlm.nih.gov/18536390/

[2] Grüne L, Bunjes H. Suitability of phosphatidylcholine-based formulations for liquid filling in hard capsules. European Journal of Pharmaceutical Sciences. 2020;153:105470. https://doi.org/10.1016/j.ejps.2020.105470

[3] Nirale P, Arora S, Solanki A, Bhat J, Singh RK, Yadav KS. Liquid Filled Hard Shell Capsules: Current Drug Delivery Influencing Pharmaceutical Technology. Current Drug Delivery. 2022;19(2):238-249. https://doi.org/10.2174/1567201818666210301094400

[4] Koehl NJ, Shah S, Djouka Tenekam I, et al. Lipid Based Formulations in Hard Gelatin and HPMC Capsules: a Physical Compatibility Study. Pharmaceutical Research. 2021;38(8):1439-1454. https://doi.org/10.1007/s11095-021-03088-8

[5] U.S. Food and Drug Administration. Dosage Form Drug Manufacturers cGMPs: Guide to Inspections of Dosage Form Drug Manufacturers. FDA. https://www.fda.gov/inspections-compliance-enforcement-and-criminal-investigations/inspection-guides/dosage-form-drug-manufacturers-cgmps-1093
