Nella produzione di capsule, ottenere un peso di riempimento costante è una delle sfide principali durante il processo di riempimento. Anche quando una riempitrice di capsule funziona normalmente, può verificarsi una variazione significativa tra le singole capsule se le proprietà del materiale, le condizioni di alimentazione, i componenti di dosaggio o il movimento meccanico non sono controllati correttamente.
Per i produttori farmaceutici e nutraceutici, un'eccessiva variazione del peso di riempimento delle capsule può portare a una qualità del prodotto incoerente, a un aumento degli sprechi di materiale e a difficoltà nel mantenere il controllo del peso richiesto durante il processo.
La causa, tuttavia, è raramente limitata a un solo componente. Non solo i materiali, ma anche la riempitrice di capsule stessa può influire sul peso di riempimento. Pertanto, quando il peso di riempimento varia in modo significativo, il problema dovrebbe essere indagato sistematicamente piuttosto che risolto semplicemente modificando un parametro della macchina.
Questo articolo spiega le cause principali della variazione del peso di riempimento delle capsule e fornisce un approccio pratico alla risoluzione dei problemi, seguito da soluzioni relative alla macchina e al processo per migliorare la costanza di riempimento.
Il peso di riempimento delle capsule è un indicatore chiave della qualità del prodotto. Comprendere cosa sia la variazione del peso di riempimento e perché sia importante è il primo passo per identificarne le cause e migliorare la costanza di riempimento.
Il peso di riempimento delle capsule si riferisce al peso del materiale contenuto all'interno di una capsula riempita. Durante la produzione, il peso di riempimento target viene normalmente impostato in base alla formulazione del prodotto e alle specifiche della capsula. Tuttavia, il peso effettivo delle singole capsule può fluttuare attorno al valore target.
Ad esempio, se il peso di riempimento target è 500 mg, le capsule riempite effettivamente potrebbero non pesare tutte esattamente 500 mg. Un piccolo grado di variazione può verificarsi durante un processo di riempimento meccanico continuo di una riempitrice di capsule. La variazione del peso di riempimento si riferisce quindi alla differenza nel peso di riempimento tra capsule prodotte nelle stesse condizioni. La chiave è verificare se la variazione rimane entro i requisiti.
È anche importante distinguere il peso del guscio della capsula dal peso di riempimento. Quando si indaga sul processo di riempimento, il metodo di misurazione dovrebbe tenere conto del peso della capsula vuota in modo che la variazione valutata rifletta effettivamente il materiale riempito piuttosto che le differenze nel guscio della capsula stesso.
Capsule riempite con polveri, granuli e pellet
Nel riempimento delle capsule, un certo grado di variazione del peso è inevitabile. Un errore nel peso di riempimento ≤3% può generalmente essere considerato entro un intervallo accettabile per le prestazioni della riempitrice di capsule, a seconda del prodotto, della formulazione e dei requisiti di qualità applicabili. La preoccupazione principale non è se ogni capsula abbia esattamente lo stesso peso, ma se la variazione rimanga piccola, stabile e controllabile durante la produzione continua.
Quando la differenza nel peso di riempimento supera costantemente l'intervallo previsto, può creare diversi problemi pratici sulla linea di produzione.
In primo luogo, può influire sulla costanza del dosaggio. Se la capsula è destinata a contenere una quantità specifica di principio attivo o materiale nutrizionale, un'eccessiva variazione nel peso di riempimento significa che capsule diverse possono contenere quantità sensibilmente differenti di polvere. Per i prodotti farmaceutici, ciò può creare ulteriori preoccupazioni per il controllo qualità, poiché si prevede che il processo di riempimento rimanga entro i limiti di dosaggio e peso specificati.
In secondo luogo, un'eccessiva variazione può aumentare gli sprechi di materiale e i costi di produzione. Quando il peso di riempimento fluttua in modo significativo, gli operatori potrebbero dover regolare ripetutamente la riempitrice di capsule. Durante queste regolazioni, si verificheranno scarti finché il peso di riempimento non tornerà nell'intervallo target. Per API costosi, probiotici o altre formulazioni di alto valore, gli scarti ripetuti possono comportare una notevole perdita di materiale durante un lungo ciclo di produzione.
In terzo luogo, un peso di riempimento instabile può portare a fermi macchina più frequenti e a una minore efficienza produttiva. Gli operatori potrebbero dover arrestare la riempitrice di capsule per eseguire un controllo generale e una nuova regolazione. Se il problema è causato dalle proprietà del materiale o dalla formulazione, la semplice regolazione della riempitrice potrebbe non risolverlo, con conseguenti arresti ripetuti e prove prima che si possa ripristinare una produzione stabile.
Quando il peso di riempimento esce dall'intervallo richiesto, gli operatori potrebbero dover arrestare la riempitrice di capsule per eseguire un controllo generale e una nuova regolazione. Se il problema è causato dalle proprietà del materiale o dalla formulazione, la semplice regolazione della riempitrice potrebbe non risolverlo, con conseguenti arresti ripetuti e prove prima che si possa ripristinare una produzione stabile. Ciò interrompe il programma di produzione e rende difficile mantenere un output costante durante un lungo ciclo di produzione.
Pertanto, l'obiettivo del riempimento delle capsule non è semplicemente raggiungere il peso target in un dato momento. Cosa ancora più importante, la macchina e il sistema di alimentazione del materiale dovrebbero mantenere una condizione di riempimento stabile durante il funzionamento continuo, mantenendo la variazione del peso di riempimento entro l'intervallo richiesto e riducendo al minimo scarti, regolazioni manuali e tempi di inattività non pianificati.

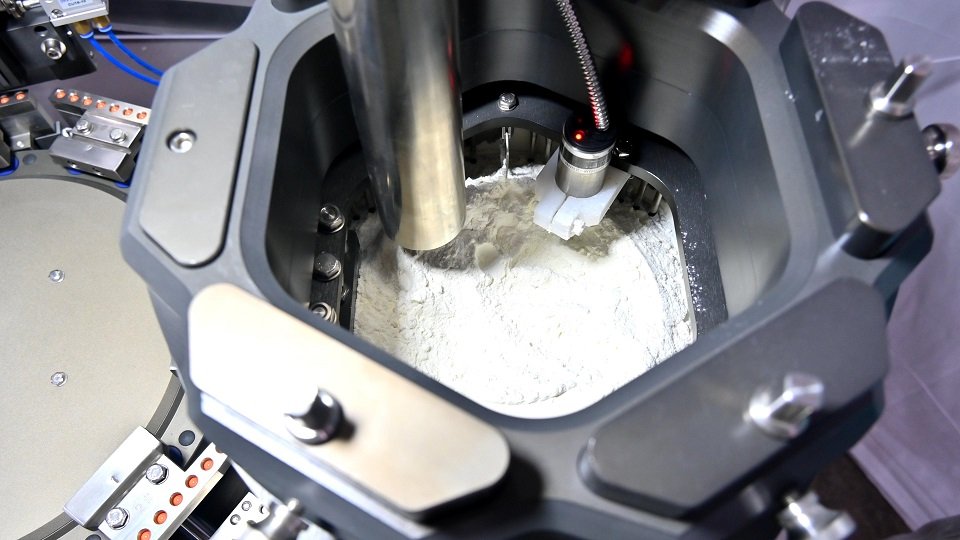

Stazione di riempimento
Quando il peso di riempimento delle capsule varia in modo significativo, la risoluzione dei problemi dovrebbe seguire la sequenza del processo di riempimento. Iniziare con il materiale, quindi controllare come la polvere viene alimentata nell'area di dosaggio, seguito dal disco di dosaggio e dalle aste di riempimento. Infine, esaminare il funzionamento della macchina e la precisione di indicizzazione. Questo approccio aiuta a distinguere tra un problema legato al materiale e un problema legato alla macchina.
Il primo fattore da controllare è la polvere stessa. Polveri diverse possono comportarsi in modo molto diverso in una riempitrice di capsule. La scorrevolezza, la densità apparente, la distribuzione granulometrica, il contenuto di umidità, la coesività e la tendenza ad agglomerarsi possono influire sulla costanza con cui la polvere raggiunge e riempie l'area di dosaggio.
Il punto chiave è che la riempitrice di capsule non può compensare completamente le proprietà incoerenti del materiale. Se la polvere stessa non scorre o non si compatta in modo coerente, le sole regolazioni della macchina potrebbero non eliminare la variazione del peso di riempimento.
Dopo aver confermato che il materiale è idoneo, il passo successivo è controllare il sistema di alimentazione della polvere. Esso fornisce i materiali alla stazione di riempimento in modo costante. Se l'alimentazione fluttua, anche il livello del materiale sopra il disco di dosaggio può fluttuare, influenzando la quantità dosata.
La chiave è verificare se il sistema di alimentazione è in grado di gestire le caratteristiche del materiale. Il problema non è semplicemente se il dispositivo di alimentazione sia in grado di erogare polvere, ma se sia in grado di fornire un'alimentazione di polvere stabile e continua nelle condizioni di produzione effettive.
Ad esempio, una polvere a scorrimento libero può essere relativamente facile da alimentare, mentre un materiale coesivo o che scorre male può richiedere un sistema di alimentazione diverso per evitare ponti, accumuli o scarichi intermittenti. Il materiale e il sistema di alimentazione devono essere considerati come una combinazione abbinata. Un metodo di alimentazione che funziona bene con una formulazione potrebbe non fornire la stessa stabilità con un'altra.
Pertanto, durante la risoluzione dei problemi, gli operatori dovrebbero controllare sia le condizioni operative del sistema di alimentazione che la compatibilità tra il sistema e il materiale. Il dispositivo di alimentazione deve essere controllato per verificare la presenza di scarico instabile, ponti o blocchi di polvere, accumuli eccessivi e alimentazione di materiale incoerente. Allo stesso tempo, si dovrebbe considerare se il principio di alimentazione selezionato sia appropriato per l'effettivo comportamento di scorrimento del materiale.
Dopo aver controllato il materiale e il sistema di alimentazione della polvere, il passo successivo è esaminare la stazione di riempimento. Innanzitutto, è necessario comprendere come il processo determina il peso di riempimento.
Per la riempitrice di capsule, il peso di riempimento è strettamente correlato al volume di materiali dosati nelle cavità del disco di dosaggio. Le aste di riempimento svolgono un ruolo chiave in questo processo. Mentre il disco di dosaggio ruota, le aste di riempimento si muovono verso il basso e comprimono la polvere in ogni cavità. La polvere viene compattata progressivamente attraverso cinque operazioni di pressatura per raggiungere la quantità richiesta. Quindi, durante la sesta operazione, viene trasferita nel corpo della capsula vuota.
Ciò significa che il peso di riempimento non è controllato semplicemente dalla quantità di polvere sciolta che entra nel disco di dosaggio. Il volume effettivo della polvere e le condizioni di compattazione all'interno delle cavità di dosaggio sono determinati anche dalla regolazione dell'asta di riempimento. Pertanto, quando si risolvono i problemi di variazione del peso di riempimento presso la stazione di riempimento, due impostazioni meccaniche richiedono particolare attenzione: lo spazio tra il disco di dosaggio e la piastra in rame, e l'altezza o la profondità delle aste di riempimento.
Lo spazio deve essere regolato entro un intervallo appropriato. Se lo spazio è troppo ampio, la polvere può fuoriuscire o traboccare dall'apertura, portando a un'insoddisfacente variazione del peso di riempimento. Se lo spazio è troppo ridotto, il disco di dosaggio potrebbe entrare in contatto eccessivo con la piastra in rame, aumentando l'attrito meccanico. Ciò può aumentare la resistenza al funzionamento, influenzare la rotazione fluida del disco di dosaggio e, nei casi più gravi, interferire con il funzionamento stabile della macchina.

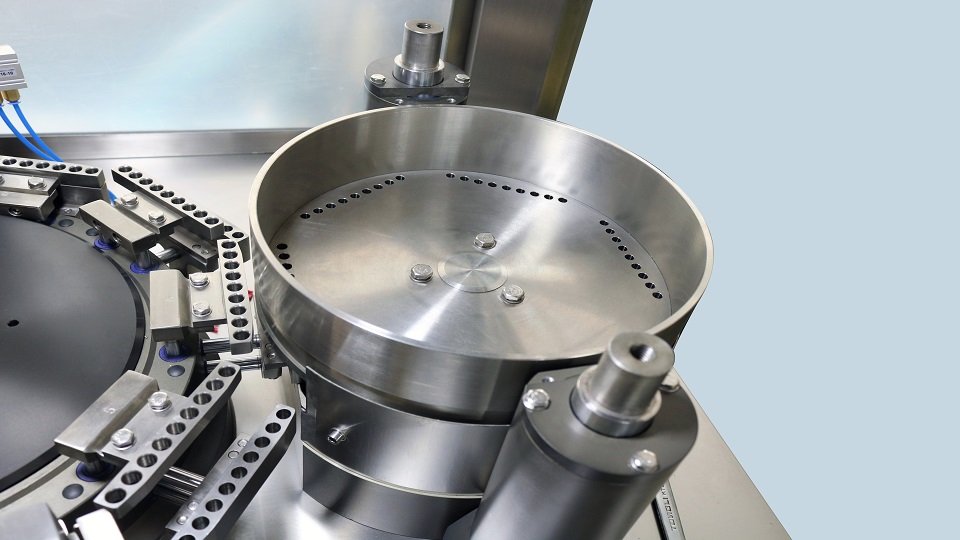

Disco di dosaggio
L'impostazione dell'asta di riempimento influisce direttamente sulla profondità con cui le aste entrano nelle cavità di dosaggio e su quanto la polvere viene compressa durante ogni operazione di pressatura. Un'impostazione troppo alta comporta un peso di riempimento inferiore, mentre una troppo bassa causa una compattazione eccessiva e quindi un peso di riempimento maggiore.
L'area finale da controllare è la rotazione intermittente e la precisione di indicizzazione della riempitrice di capsule. La riempitrice di capsule non ruota continuamente a velocità costante. Invece, la tavola rotante principale opera attraverso un movimento di indicizzazione intermittente, fermandosi brevemente in posizioni specifiche in modo che ogni operazione di lavorazione della capsula possa essere completata nella stazione corrispondente.
Stazioni multiple sono distribuite attorno alla tavola rotante, tra cui la stazione di alimentazione delle capsule, la stazione di separazione, la stazione di riempimento, la stazione di scarto, la stazione di chiusura, la stazione di scarico e la stazione di pulizia. Ognuna deve lavorare in una posizione definita con precisione rispetto alla tavola rotante.
Se l'angolo di indicizzazione della tavola rotante devia dalla posizione progettata, l'allineamento può spostarsi. I materiali potrebbero non essere trasferiti nel corpo della capsula nella posizione prevista, portando a variazioni del peso di riempimento e perdite di polvere attorno all'area di riempimento.
La deviazione dell'indicizzazione può anche creare problemi meccanici. Quando i componenti sono ripetutamente costretti a operare al di fuori del loro allineamento previsto, possono verificarsi contatti e attriti non necessari tra le parti meccaniche. Nel tempo, ciò può accelerare l'usura dei componenti, aumentare le vibrazioni o la resistenza al funzionamento e ridurre ulteriormente la precisione di indicizzazione. Se la deviazione diventa significativa, può impedire alla macchina di funzionare normalmente e alla fine portare a un arresto imprevisto della macchina.
Una volta identificata la causa della variazione del peso di riempimento delle capsule, il passo successivo è applicare soluzioni mirate. Queste soluzioni possono essere considerate da due aspetti principali: la macchina e il materiale. Questa parte serve a discutere prima del primo e poi del secondo.
Il sistema di alimentazione deve essere selezionato in base alle proprietà del materiale. Nella riempitrice automatica di capsule, l'alimentazione a coclea e quella pneumatica sono due approcci comuni, ma nessuno dei due è universalmente migliore. La scelta appropriata dipende da come scorre il materiale, dalla sua densità apparente e coesività, e se il materiale viene fornito sotto forma di polvere, granuli o pellet.
Un sistema di alimentazione a coclea utilizza una vite rotante installata all'interno della tramoggia di alimentazione per spostare il materiale verso l'uscita di scarico. Mentre la vite ruota, le sue spire spingono continuamente il materiale in avanti, mescolandolo e ridistribuendolo delicatamente.
La vite può anche fornire un rilascio del materiale relativamente controllabile e ripetibile, poiché la velocità di alimentazione può essere regolata tramite parametri come la velocità della vite e la geometria della stessa. Ciò rende l'alimentazione a coclea particolarmente utile quando il materiale è leggero, relativamente fine o ha la tendenza ad accumularsi o a formare ponti sotto l'alimentazione a gravità. In generale, le polveri con una densità apparente di circa 0,3–0,5 g/mL possono essere prese in considerazione per l'alimentazione a coclea. Questo intervallo deve essere considerato come un riferimento pratico di screening piuttosto che come una specifica universale.

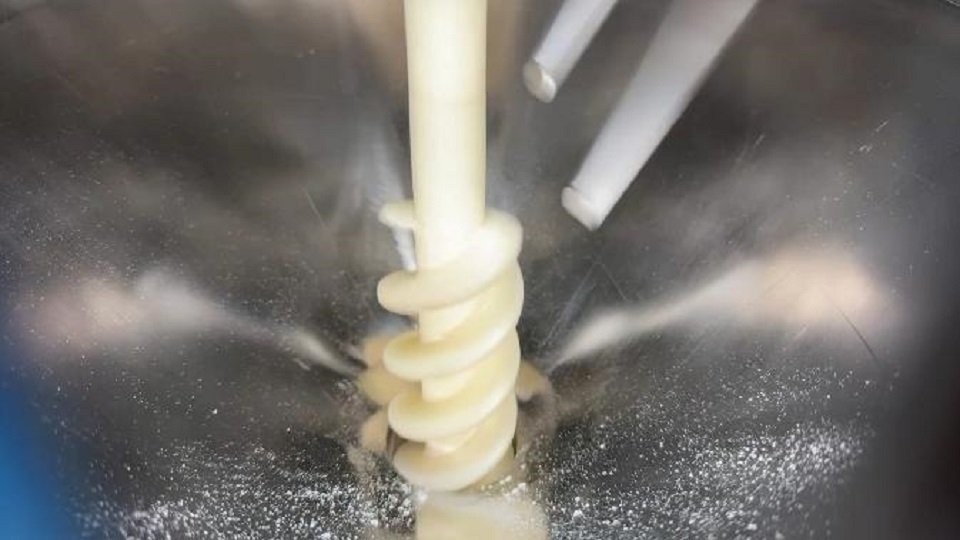

Sistema di alimentazione a coclea
L'alimentazione pneumatica utilizza un meccanismo di scarico assistito per aiutare il materiale a spostarsi dalla tramoggia alla stazione di riempimento. Il sistema è dotato di un cilindro pneumatico vibrante e di una valvola a farfalla. Il cilindro pneumatico fornisce vibrazioni per aiutare a sciogliere e mobilizzare il materiale, mentre la valvola a farfalla controlla il percorso di scarico. Insieme, accelerano lo scarico del materiale e aiutano a ridurre il rischio che la polvere si accumuli o si blocchi all'uscita.

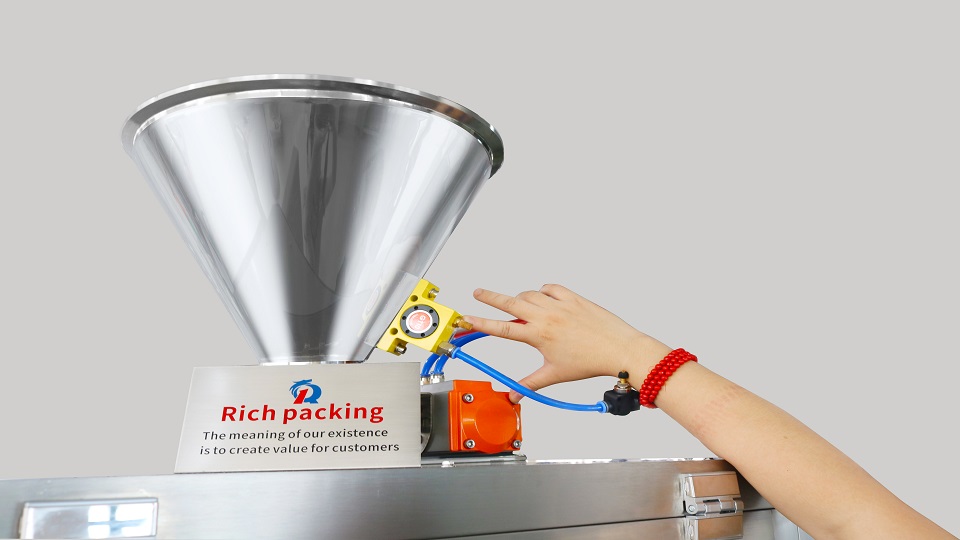

Sistema di alimentazione pneumatica della riempitrice di capsule di Rich Packing
Questo tipo di alimentazione può essere vantaggioso quando il materiale non scarica agevolmente per gravità. Può essere particolarmente utile per materiali leggermente coesivi o moderatamente appiccicosi, dove la vibrazione aiuta a rompere l'accumulo locale e a migliorare il movimento del materiale. L'alimentazione pneumatica è anche un'opzione utile per granuli e pellet. A differenza di una vite, il percorso di alimentazione può ridurre il contatto meccanico continuo con il prodotto. Questo può essere importante quando la formulazione contiene particelle la cui forma o integrità deve essere preservata.
Tuttavia, l'alimentazione pneumatica non deve essere considerata una soluzione per ogni polvere che scorre male. Le polveri altamente coesive possono ancora formare ponti o compattarsi nella tramoggia anche quando viene applicata la vibrazione. Per materiali particolarmente appiccicosi, la riempitrice semiautomatica di capsule è una soluzione migliore.
Riempitrice semiautomatica di capsule CGNT-209 di Rich Packing
Non esiste quindi un vincitore assoluto tra l'alimentazione a coclea e l'alimentazione pneumatica. La selezione dovrebbe seguire le caratteristiche del materiale e l'effettivo comportamento di alimentazione osservato durante i test.
Come discusso nella Sezione 2.3, il gioco tra il disco di dosaggio e la piastra in rame e la profondità dell'asta di riempimento sono due importanti impostazioni meccaniche che possono influenzare la costanza del peso di riempimento. Per rendere queste regolazioni più accurate e facili da eseguire durante la configurazione della macchina e il cambio formato, la nostra riempitrice di capsule incorpora strutture di regolazione dedicate per entrambi i componenti.
Per regolare con precisione il gioco, la riempitrice di capsule utilizza una struttura di regolazione multidimensionale, con cinque colonne di supporto installate sulla piastra in rame. Queste cinque colonne forniscono un supporto distribuito e stabile per il disco di dosaggio, aiutando a mantenere una forza più uniforme nell'area di dosaggio durante la regolazione.
Questa struttura consente di regolare il gioco del disco di dosaggio in modo più uniforme e preciso. Gli operatori possono effettuare regolazioni fini del gioco mantenendo un supporto stabile del disco di dosaggio, rendendo il processo di configurazione più accurato e veloce. Una volta stabilito il gioco appropriato, il disco di dosaggio può mantenere un posizionamento più coerente durante il funzionamento, contribuendo a ridurre le perdite di polvere e la variazione del peso di riempimento.

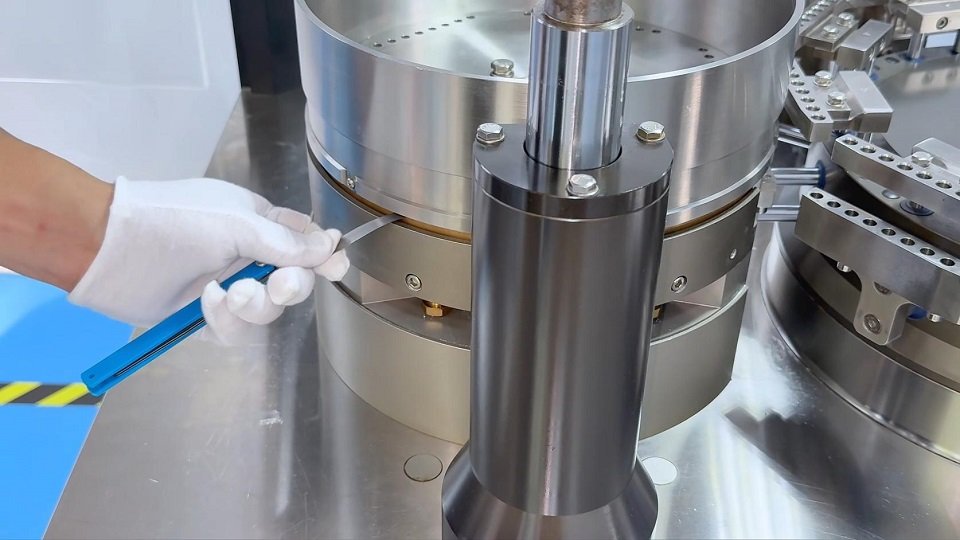

Regolazione del gioco del disco di dosaggio
Con il supporto dell'asta di riempimento, i moduli dell'asta di riempimento possono essere rimossi e installati comodamente, rendendo più facile fissare e regolare le aste durante la configurazione. La regolazione dell'asta di riempimento è inoltre dotata di calibrazione, consentendo all'operatore di impostare l'altezza dell'asta secondo una chiara posizione di riferimento invece di affidarsi solo al giudizio visivo. Ciò rende la regolazione dell'altezza più precisa e ripetibile, in particolare quando pesi di riempimento o formulazioni diverse richiedono impostazioni diverse dell'asta di riempimento.

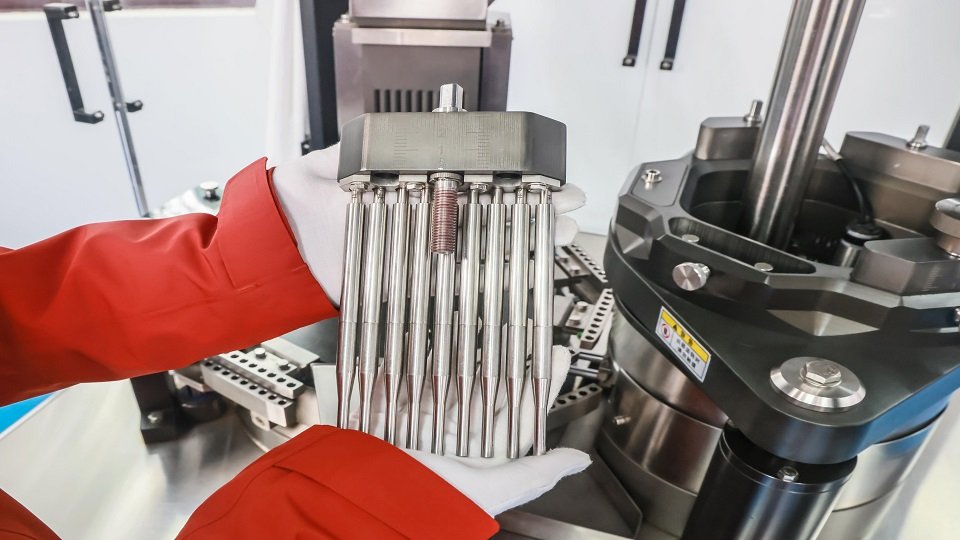

Supporto dell'asta di riempimento
Insieme, la regolazione multidimensionale del disco di dosaggio e la struttura modulare dell'asta di riempimento rendono la stazione di riempimento più facile da regolare e aiutano gli operatori a stabilire una condizione di riempimento più coerente, affrontando l'eccessiva variazione del peso di riempimento.
Per ridurre la variazione del peso di riempimento causata da una rotazione instabile della macchina, la riempitrice di capsule deve mantenere un angolo di indicizzazione preciso e ripetibile durante il funzionamento continuo. La nostra macchina affronta questo problema attraverso due design meccanici chiave: la scatola di indicizzazione 100DS e il design a camma integrato.
La scatola di indicizzazione 100DS utilizza una testa di indicizzazione ottica Zeiss tedesca con una precisione di indicizzazione angolare di 3 secondi d'arco per ottenere una precisa divisione angolare della tavola rotante. Inoltre, l'albero di indicizzazione è lavorato come un componente monoblocco in un'unica configurazione di lavorazione, contribuendo a mantenere la sua precisione dimensionale e il suo allineamento. Queste caratteristiche consentono alla tavola rotante di fermarsi ripetutamente nelle posizioni angolari designate, garantendo un allineamento accurato tra le diverse stazioni di lavorazione.
Per la nostra riempitrice di capsule di tipo D, un design a camma integrato fornisce una struttura di trasmissione stabile per movimenti di indicizzazione ripetuti e supporta un funzionamento stabile ad alta velocità. Ciò aiuta a ridurre le fluttuazioni meccaniche non necessarie durante il funzionamento continuo e consente alla macchina di mantenere un movimento stabile anche a velocità di produzione elevate.
Garantendo che la tavola rotante raggiunga ripetutamente la posizione corretta e si muova fluidamente tra i cicli di indicizzazione, la riempitrice di capsule può ridurre le deviazioni meccaniche che altrimenti potrebbero contribuire alla variazione del peso di riempimento.

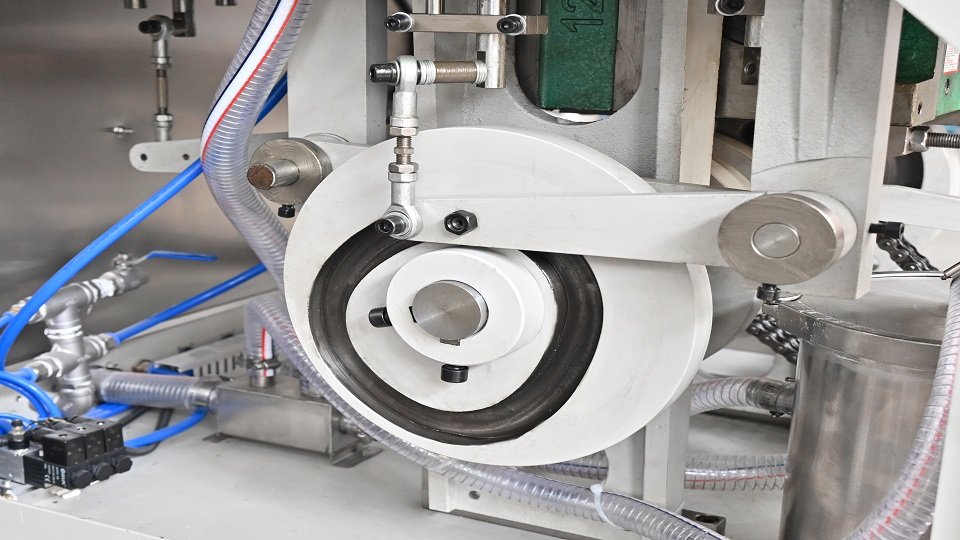

Camma integrata
Le caratteristiche del materiale possono essere una causa importante della variazione del peso di riempimento, ma la formulazione stessa è normalmente determinata dai requisiti di prodotto del cliente. Come fornitore professionale di macchine riempitrici di capsule, ciò che possiamo fare è valutare il materiale, adattare la configurazione della macchina alle sue caratteristiche e ottimizzare il processo di riempimento attraverso test pratici.
Prima di selezionare il sistema di alimentazione, possiamo aiutare i clienti a testare la scorrevolezza del loro materiale effettivo e valutare come il materiale si comporta durante l'alimentazione. In base alle caratteristiche del materiale e ai risultati dei test, possiamo quindi consigliare un metodo di alimentazione adatto.
Durante la prova, i nostri ingegneri possono regolare i parametri rilevanti della macchina in base alle prestazioni del materiale. Questa prova pratica consente di identificare potenziali problemi di riempimento prima della produzione e fornisce una base più affidabile per configurare e regolare la macchina.
Per materiali particolarmente appiccicosi o altamente coesivi, tuttavia, ottenere un'alimentazione automatica stabile può essere più impegnativo. Tali materiali possono aderire ai componenti di alimentazione, formando ponti, rendendo difficile l'alimentazione automatica continua anche dopo l'ottimizzazione dei parametri. In questi casi, possiamo consigliare una riempitrice di capsule semiautomatica in base alle caratteristiche del materiale e ai requisiti di produzione. Ciò fornisce un'alternativa quando la formulazione non è ben adatta all'alimentazione automatica ad alta velocità.
In altre parole, sebbene non possiamo modificare la formulazione del cliente, possiamo lavorare con la formulazione che il cliente ha selezionato e aiutare a trovare una soluzione adatta attraverso test sui materiali, prove pratiche sulla macchina e ottimizzazione dei parametri, aiutando così il cliente a ridurre il più possibile la variazione del peso di riempimento.

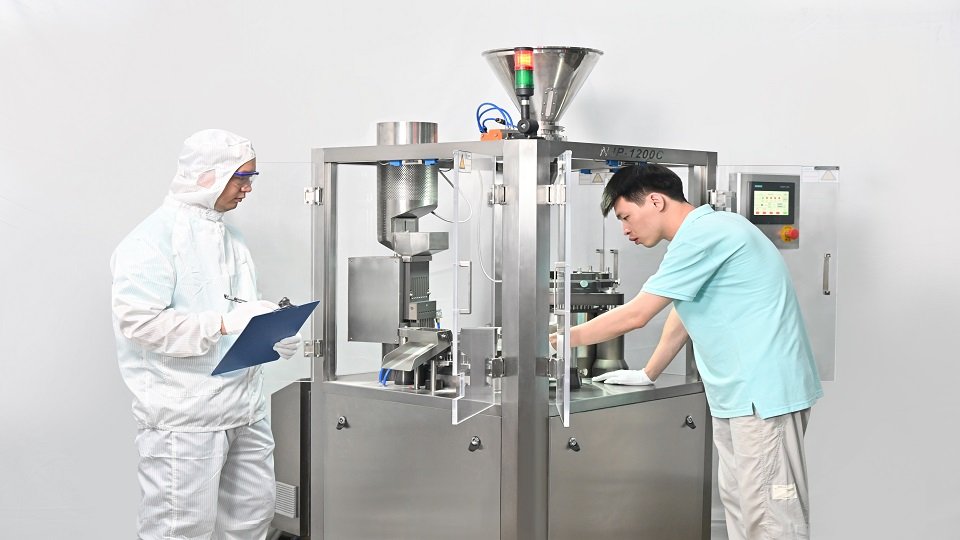

Il team di ingegneri di Rich Packing sta eseguendo una prova per il cliente
La variazione del peso di riempimento delle capsule di solito non è causata da un singolo fattore. Un processo sistematico di risoluzione dei problemi dovrebbe iniziare con le caratteristiche del materiale, seguito dal sistema di alimentazione polvere, dalla stazione di riempimento e infine dall'accuratezza di indicizzazione e rotazione della macchina. Le soluzioni corrispondenti dovrebbero quindi affrontare sia il materiale che la macchina.
In qualità di fornitore professionale di macchine riempitrici di capsule ed esperto di soluzioni di confezionamento, Rich Packing fa molto di più che fornire una macchina standard. I nostri design di riempitrici di capsule sono sviluppati per supportare un riempimento accurato e stabile, mentre il nostro team di ingegneri può fornire raccomandazioni e servizi personalizzati in base al materiale, ai requisiti di produzione e all'applicazione effettiva del cliente. Dai test sui materiali alla configurazione della macchina, alla produzione di prova e alla regolazione dei parametri, l'obiettivo è aiutare ogni cliente a stabilire un processo di riempimento delle capsule che sia accurato, stabile e adatto alla produzione continua.
Le cause comuni includono proprietà del materiale incoerenti, alimentazione instabile della polvere, gioco errato del disco di dosaggio, regolazione impropria dell'asta di riempimento e indicizzazione imprecisa della macchina.
Inizia controllando il materiale e il sistema di alimentazione, quindi regola il disco di dosaggio, le aste di riempimento e il sistema di indicizzazione della macchina. Anche i test pratici sui materiali possono aiutare a identificare il metodo di alimentazione e le impostazioni della macchina più adatti.
Un errore nel peso di riempimento ≤3% può essere utilizzato come riferimento pratico per le prestazioni di riempimento della macchina, ma il limite applicabile dipende dal prodotto, dalla formulazione e dai requisiti di qualità pertinenti.
Dipende dal materiale. L'alimentazione a coclea può essere adatta per polveri leggere, mentre l'alimentazione pneumatica può essere presa in considerazione per materiali leggermente coesivi e granuli. Si consiglia di effettuare test pratici sui materiali prima di prendere una decisione finale.
I materiali altamente coesivi o appiccicosi possono essere difficili da alimentare in modo coerente con un sistema completamente automatico. A seconda del materiale e dei requisiti di produzione, si può prendere in considerazione una riempitrice di capsule semiautomatica.
