Come la macchina smistatrice di bustine migliora la linea di astucciamento di stick pack

Confezionamento in stick pack è ampiamente utilizzato nei settori farmaceutico e nutraceutico. Polveri, granuli e liquidi possono essere confezionati in stick pack compatti per un dosaggio, una conservazione e un utilizzo pratici. Tuttavia, il completamento dello stick pack in sé è solo una fase del processo di confezionamento. Per i prodotti venduti in astucci, gli stick pack devono poi essere trasferiti a un'astucciatrice e confezionati in un numero specificato di unità per astuccio.

La macchina per stick pack si concentra sulla formatura, il riempimento e la sigillatura dei singoli pacchetti, mentre l'astucciatrice deve ricevere tali pacchetti in modo controllato e organizzato. Una macchina smistatrice di bustine, o macchina per il raggruppamento e il conteggio delle bustine, può fungere da collegamento intermedio tra i due processi. Smistando, disponendo e contando gli stick pack, aiuta a trasformare i pacchetti scaricati casualmente in un flusso di materiale organizzato adatto all'astucciamento automatico.

Questo articolo esamina più da vicino le sfide comuni che possono verificarsi durante l'astucciamento degli stick pack ed esplora come una macchina smistatrice di bustine affronti tali sfide. Inoltre, scoprirai come l'integrazione di una macchina per stick pack, una macchina smistatrice di bustine e un'astucciatrice possa migliorare la linea di confezionamento complessiva in termini di stabilità di alimentazione, automazione ed efficienza produttiva.

1. Sfide dell'astucciamento degli stick pack

Una volta prodotti gli stick pack, il passaggio successivo consiste solitamente nel caricarli nell'astucciatrice per il confezionamento secondario. Tuttavia, la condizione di uscita della macchina confezionatrice per stick pack non corrisponde sempre direttamente ai requisiti di alimentazione dell'astucciatrice. Per i produttori, queste differenze possono creare diverse sfide durante la transizione dalla produzione di stick pack all'astucciamento.

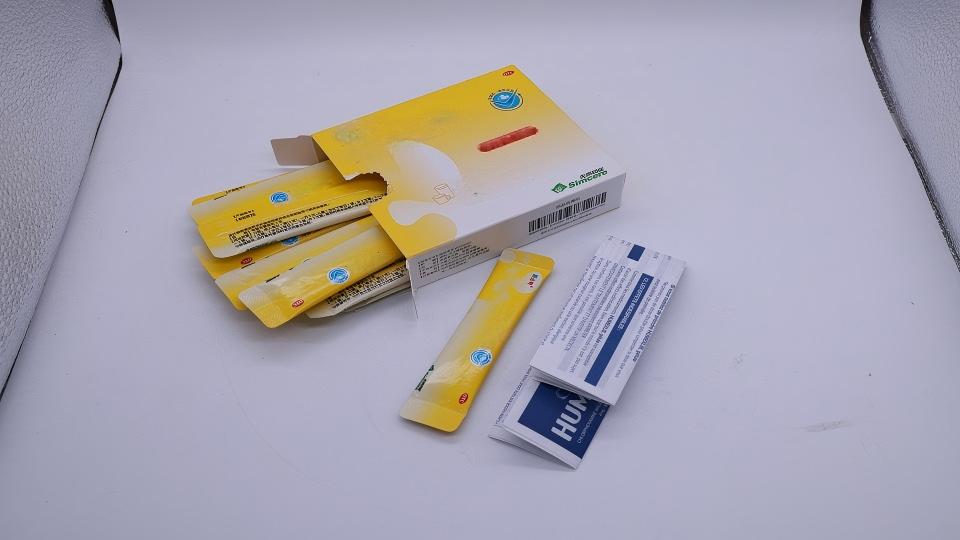

Stick pack in astucci

1.1 Uscita disorganizzata degli stick pack

Per i produttori, gli stick pack che entrano nell'astuccio devono soddisfare requisiti chiari di quantità e orientamento. L'astucciatrice richiede solitamente che gli stick pack siano posizionati e organizzati correttamente prima di essere spinti o caricati nell'astuccio.

Tuttavia, gli stick pack scaricati da una macchina confezionatrice per stick pack a più piste sono spesso prodotti in modo continuo e possono uscire con un orientamento casuale o incoerente. Possono sovrapporsi, impilarsi o arrivare in posizioni diverse invece di formare l'ordinata disposizione richiesta dall'astucciatrice.

Questa differenza tra l'uscita casuale della macchina per stick pack e i requisiti di alimentazione organizzata dell'astucciatrice può creare problemi durante il confezionamento a valle. Se gli stick pack non sono disposti correttamente prima di entrare nell'astucciatrice, potrebbero non essere posizionati correttamente durante il caricamento, aumentando il rischio di alimentazione instabile, inceppamenti o piegature. Rende inoltre difficile garantire che ogni astuccio riceva il numero richiesto di stick pack nella disposizione corretta.

1.2 Necessità di conteggio e raggruppamento per l'astucciamento

L'astucciamento richiede anche che gli stick pack siano forniti nella quantità corretta. Ad esempio, un prodotto può essere confezionato in gruppi da 5, 10, 20 o un altro numero specificato di stick pack per astuccio. La macchina per stick pack, tuttavia, si concentra normalmente sulla produzione continua di singoli pacchetti piuttosto che sulla loro disposizione in base alla configurazione finale dell'astuccio.

Ciò crea un secondo requisito tra il confezionamento primario e l'astucciamento. Ovvero, gli stick pack scaricati continuamente devono essere contati e raggruppati prima di essere caricati negli astucci.

Senza un adeguato processo di conteggio e raggruppamento, gli operatori potrebbero dover raccogliere e disporre manualmente gli stick pack. Ciò non solo rallenta la produzione, ma aumenta anche la possibilità di pacchetti mancanti o in eccesso. In particolare per i prodotti farmaceutici e nutraceutici, un conteggio preciso delle unità è importante perché la quantità all'interno di ogni astuccio deve corrispondere alla specifica di confezionamento prevista.

1.3 Flusso di materiale instabile: discrepanza di velocità

La terza sfida è la differenza nelle caratteristiche operative tra la confezionatrice per stick pack e l'astucciatrice. La macchina per stick pack può produrre continuamente pacchetti a una velocità relativamente elevata, mentre l'astucciatrice riceve e carica i prodotti in base al proprio ciclo di alimentazione e formazione dell'astuccio.

Anche quando le capacità nominali delle due macchine sono compatibili, il loro effettivo flusso di materiale può fluttuare. Un rallentamento temporaneo o un breve arresto nella macchina a monte per stick pack può interrompere l'alimentazione verso l'astucciatrice.

Senza un sufficiente buffering e controllo del flusso, queste fluttuazioni possono portare a carenze di materiale a valle, accumuli o ripetuti arresti della macchina. In una linea completamente automatizzata, la fase di movimentazione intermedia deve quindi fare di più che trasportare semplicemente i prodotti. Deve aiutare a bilanciare il flusso di materiale tra il confezionamento primario e quello secondario.

1.4 Limitazioni di spazio e layout per il collegamento diretto della linea

In molti impianti di produzione,il confezionamento primario e il confezionamento secondariosono fisicamente separati da pareti o situati in diverse aree di confezionamento. Ciò crea una barriera fisica tra la macchina per stick pack e l'astucciatrice.

Il tradizionale collegamento diretto può richiedere un lungo percorso di trasporto per trasferire gli stick pack dall'area di confezionamento primario all'area di astucciamento. Ulteriori attrezzature di alimentazione e trasporto possono inoltre occupare uno spazio considerevole sul pavimento.

Per le fabbriche con spazio disponibile limitato o aree di confezionamento separate, una tale configurazione potrebbe non essere pratica. Di conseguenza, alcuni produttori non possono facilmente stabilire un collegamento diretto tra la macchina per stick pack e l'astucciatrice e si affidano invece all'astucciamento manuale dopo che gli stick pack sono stati prodotti.

Tuttavia, l'astucciamento manuale introduce un altro requisito. Gli operatori devono comunque smistare e contare gli stick pack prima di inserire la quantità corretta in ogni astuccio. Pertanto, anche quando un collegamento completamente automatico non è fattibile, rimane la necessità di una soluzione efficiente per gestire il processo intermedio di smistamento e conteggio.

2. In che modo la macchina smistatrice di bustine risolve i problemi?

Le sfide sopra descritte si verificano principalmente perché gli stick pack lasciano il processo di confezionamento primario in un flusso continuo ma relativamente disorganizzato, mentre l'astucciatrice richiede che i pacchetti siano presentati in una quantità, orientamento e disposizione specifici.

È qui che la macchina per il raggruppamento e il conteggio delle bustine gioca un ruolo importante. Posizionata tra i processi di stick pack e astucciamento, prende gli stick pack finiti e li prepara per il caricamento negli astucci a valle. La parte seguente spiega come funziona la macchina e come ogni fase affronta le sfide incontrate durante l'astucciamento degli stick pack.

2.1 Cos'è una macchina smistatrice di bustine?

Una macchina smistatrice di bustine è una macchina intermedia per linee di confezionamento progettata per riceverestick pack o bustinescaricati casualmente, organizzarli e contarli, e fornire un flusso controllato per le apparecchiature a valle come un'astucciatrice.

In unlinea di astucciamento per stick pack, la sua posizione è solitamente tra la macchina per stick pack e l'astucciatrice. La macchina smistatrice di bustine può colmare il divario tra le caratteristiche di uscita della macchina per il confezionamento primario e i requisiti di alimentazione dell'astucciatrice.

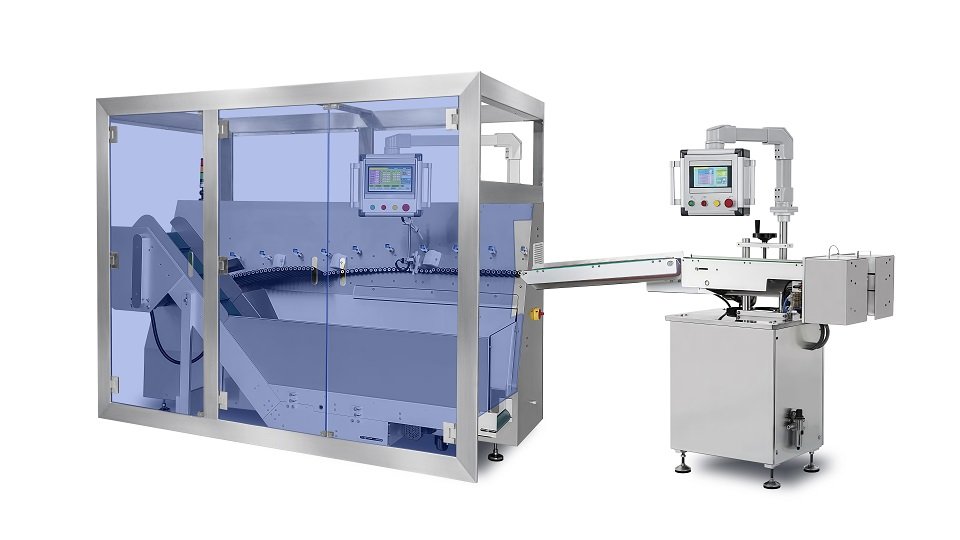

Macchina smistatrice di bustine RQ-PA-400 di Rich Packing

2.2 Come funziona la macchina smistatrice di bustine?

Innanzitutto, gli stick pack entrano nella macchina smistatrice di bustine attraverso un sistema di alimentazione motorizzato a più stadi basato su matrice. Il design dell'alimentazione a più stadi aiuta a evitare che gli stick pack vengano schiacciati l'uno contro l'altro durante l'alimentazione e garantisce una fornitura continua di materiale. Anche la tramoggia è progettata per ridurre al minimo gli stick pack residui sul fondo, consentendo all'alimentazione di continuare senza intervento manuale. Ciò fornisce una connessione più stabile tra l'uscita continua della macchina confezionatrice per stick pack e il processo di smistamento a valle.

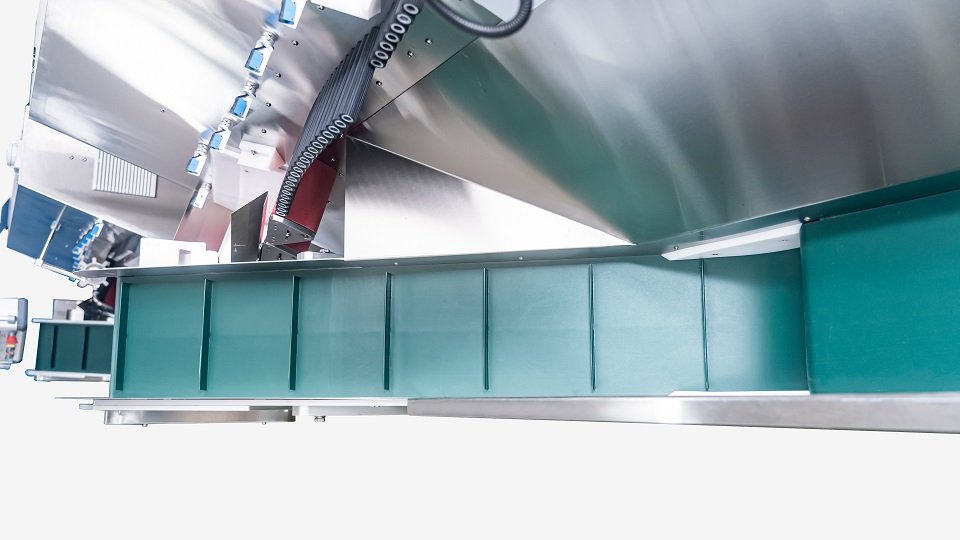

sistema di alimentazione motorizzato a più stadi basato su matrice

Gli stick pack passano quindi attraverso la sezione di separazione a rulli. Quando più confezioni sono impilate o arrivano insieme, i rulli le separano in un flusso a fila singola. Ciò impedisce alle confezioni impilate o collegate di proseguire a valle come gruppo e crea la condizione di alimentazione di base necessaria per un ordinamento e un conteggio accurati.

In particolare, per coordinare il movimento dei rulli e separare gli stick pack con precisione, sono collegati 11 servomotori. Il sistema di servocontrollo sincronizza con precisione l'uscita con la distanza di movimento e la temporizzazione dei rulli, consentendo una rapida risposta di avvio-arresto e un'elevata precisione nel controllo del movimento. Di conseguenza, gli stick pack possono essere disposti in modo continuo e fluido invece di accumularsi o muoversi in modo irregolare.

Dopo che le confezioni sono state separate e disposte, un sistema di ispezione visiva basato su telecamera e un sistema di controllo computerizzato ne rilevano l'orientamento e correggono automaticamente la direzione quando necessario. Questo è di grande importanza per gli stick pack provenienti da più corsie, dove le confezioni possono lasciare la macchina per stick pack con orientamenti diversi. Correggendo la loro direzione prima dell'astucciamento, la macchina per il raggruppamento e il conteggio delle bustine aiuta a garantire che le confezioni entrino nell'astucciatrice in una posizione e un orientamento coerenti.

Quindi, la macchina smistatrice di bustine conterà e raggrupperà questi stick pack in base alla quantità preimpostata. Ad esempio, se ogni cartone richiede 10 stick pack, il sistema può contare e organizzare automaticamente le confezioni in gruppi da 10 prima di inviarle all'astucciatrice tramite nastro trasportatore. Il tasso di errore di conteggio è inferiore allo 0,009%, contribuendo a mantenere quantità stabili in ogni scatola.

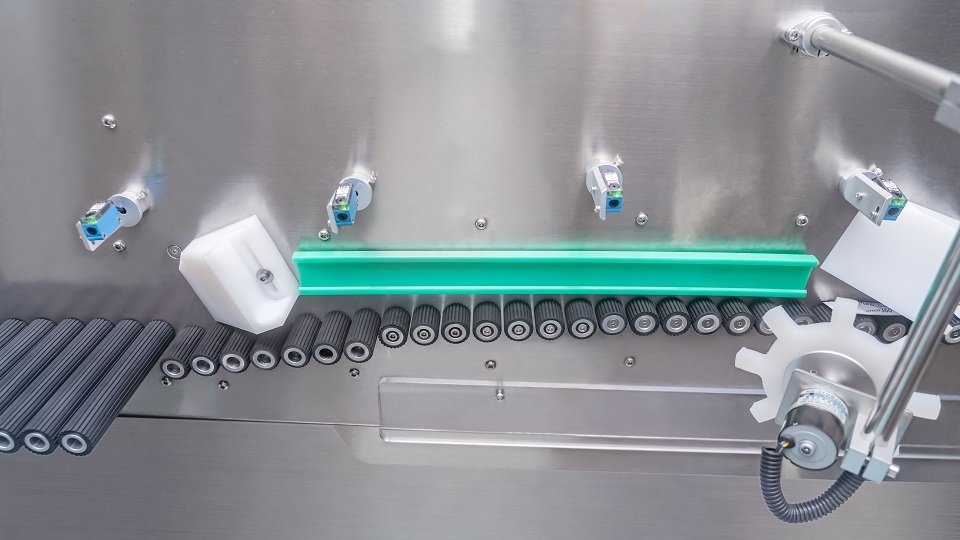

Sensori fotoelettrici di rich packing’s macchina smistatrice di bustine

Inoltre, per mantenere un funzionamento stabile durante tutto il processo, le stazioni di alimentazione, trasporto, disposizione e separazione sono dotate di sistemi di controllo del movimento e sensori fotoelettrici con feedback in tempo reale.

In questo modo, ogni funzione della macchina smistatrice di bustine affronta direttamente sfide specifiche nell'astucciamento degli stick pack. Il sistema di alimentazione a più stadi fornisce una fornitura di materiale continua e stabile, riducendo l'impatto delle fluttuazioni operative tra la macchina per stick pack e l'astucciatrice. La separazione a rulli impedisce alle confezioni impilate e collegate di entrare insieme nel processo a valle, mentre la disposizione servocontrollata crea un flusso coerente e ordinato. Il sistema di ispezione visiva corregge gli orientamenti errati delle confezioni e il conteggio e il raggruppamento automatici assicurano che ogni cartone riceva il numero richiesto di stick pack.

Pertanto, la macchina smistatrice di bustine non è semplicemente un dispositivo di trasporto tra due macchine. Agisce come un sistema di controllo e transizione tra il confezionamento primario e secondario, convertendo gli stick pack scaricati casualmente in gruppi contati accuratamente, orientati correttamente e disposti in modo coerente che sono pronti per l'astucciamento automatico.

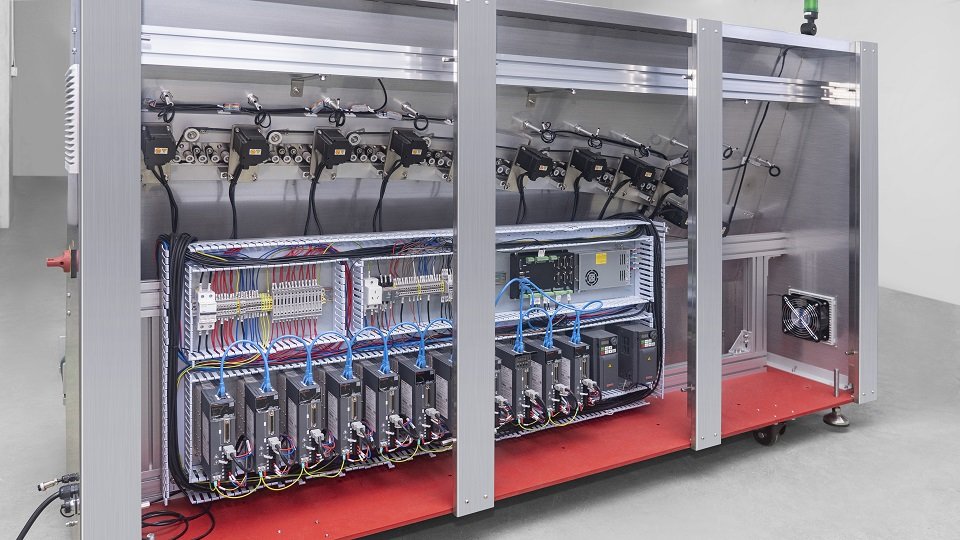

Quadro elettrico ben organizzato di rich packing’s macchina smistatrice di bustine

3. Dallo stick pack all'astucciamento: una linea di confezionamento integrata

Una macchina smistatrice di bustine può risolvere le sfide di movimentazione intermedia, ma il suo pieno valore diventa più chiaro quando viene considerata come parte della linea completa di astucciamento per stick pack. Questa parte esamina come tre macchine lavorano insieme ed esamina i vantaggi complessivi dell'integrazione in un'unica soluzione di confezionamento.

3.1 Come lavorano insieme le macchine per stick pack, smistatrici di bustine e astucciatrici

Una linea completa di astucciamento per stick pack collega tre fasi chiave: produzione di stick pack, smistamento e conteggio, e astucciamento. Ogni macchina esegue una funzione diversa e i trasportatori tra di esse creano un flusso di materiale continuo dal confezionamento primario al confezionamento secondario.

La linea di confezionamento inizia con la macchina per stick pack, che completa il processo di confezionamento primario. In questa fase, la macchina esegue la formatura del film, il riempimento dei materiali, la sigillatura e il taglio per produrre singoli stick pack. Dopo la produzione, gli stick pack finiti vengono raccolti e trasferiti alla fase successiva.

Gli stick pack vengono quindi caricati nella tramoggia della macchina smistatrice di bustine. Una volta entrati, passano attraverso i processi di alimentazione, separazione, disposizione, correzione dell'orientamento e conteggio descritti nella sezione precedente. La macchina smistatrice converte le confezioni scaricate casualmente in gruppi organizzati con una quantità definita e un orientamento coerente. Questi gruppi preparati vengono quindi trasferiti verso l'astucciatrice tramite nastro trasportatore.

L'astucciatrice riceve gli stick pack organizzati e completa il processo di confezionamento secondario. Apre il cartone, inserisce il numero richiesto di stick pack e il foglietto illustrativo nel cartone, quindi completa la chiusura e altre operazioni a valle secondo il processo di confezionamento configurato.

I trasportatori fanno molto più che trasportare semplicemente i prodotti. Aiutano a stabilire una transizione stabile tra le diverse fasi di lavorazione. Ciò crea un flusso di materiale più coordinato e riduce la necessità di trasferimento manuale tra le singole macchine.

La divisione delle funzioni consente a ciascuna macchina di eseguire il processo per cui è progettata, mentre i trasportatori e i sistemi di controllo collegano le singole fasi in un unico flusso di lavoro di confezionamento.

3.2 Vantaggi di una linea di astucciamento per stick pack integrata

Il vantaggio principale dell'integrazione delle tre macchine è che collega i processi di confezionamento primario e secondario in un unico sistema di produzione continuo. Invece di trattare la produzione di stick pack e l'astucciamento come due operazioni separate, le confezioni finite possono passare direttamente da una fase all'altra con un intervento manuale minimo.

Colmare il divario tra confezionamento primario e secondario

In un tipico impianto di produzione, la macchina per stick pack appartiene alla fase di confezionamento primario, mentre l'astucciamento appartiene al confezionamento secondario. I due processi possono essere situati in diverse aree di produzione a causa del layout della fabbrica e della disposizione della sala di confezionamento.

La macchina smistatrice di bustine fornisce una soluzione intermedia più semplice. Riceve gli stick pack finiti dopo il confezionamento primario e li elabora in gruppi organizzati e contati accuratamente prima che procedano al confezionamento secondario. Ciò consente alle due fasi di confezionamento di lavorare insieme senza richiedere che l'intero layout di produzione sia costruito attorno a una lunga connessione diretta.

Migliorare l'uso dello spazio di produzione

La configurazione flessibile è importante anche per le fabbriche in cui lo spazio disponibile a pavimento è limitato o in cui le aree di confezionamento primario e secondario sono fisicamente separate.

Piuttosto che richiedere una lunga connessione tra la macchina per stick pack e l'astucciatrice, i produttori possono posizionare l'attrezzatura di smistamento in base al loro effettivo layout di produzione. L'attenzione non è quindi semplicemente sul collegamento delle macchine sulla distanza più breve possibile, ma sulla creazione di un pratico processo di movimentazione dei materiali all'interno dell'ambiente di fabbrica esistente. Ciò offre ai produttori una maggiore libertà durante la pianificazione o l'aggiornamento delle loro aree di confezionamento.

Riduzione della movimentazione manuale e della complessità operativa

Un altro vantaggio è la riduzione dell'intervento manuale tra il confezionamento primario e quello secondario. La raccolta e il rialimentazione manuali non solo richiedono manodopera aggiuntiva, ma comportano anche maggiori rischi di conteggio errato, confezioni disordinate o interruzioni dell'alimentazione.

Automatizzando lo smistamento, la correzione dell'orientamento, il conteggio, il raggruppamento e il trasferimento, la linea integrata semplifica la transizione tra le macchine. Gli operatori non devono più intervenire ripetutamente solo per preparare gli stick pack per la fase di confezionamento successiva. Ciò rende il processo complessivo più adatto ai produttori che perseguono livelli più elevati di automazione del confezionamento.

Miglioramento dell'efficienza produttiva complessiva

La linea di confezionamento integrata può anche migliorare l'efficienza produttiva riducendo le operazioni manuali ripetute. Senza una fase automatica di smistamento e conteggio, gli operatori potrebbero dover raccogliere gli stick pack scaricati casualmente, separarli, contarli, disporli e rifornire ripetutamente l'astucciatrice.

Con la macchina smistatrice di bustine che funge da fase di elaborazione intermedia, queste attività vengono eseguite automaticamente mentre la linea di produzione è in funzione. Gli operatori possono quindi concentrarsi maggiormente sul monitoraggio delle apparecchiature, sull'approvvigionamento dei materiali, sul controllo qualità e sulla gestione della produzione, piuttosto che sulla movimentazione ripetitiva delle confezioni.

Il miglioramento non è semplicemente una questione di aumento della velocità della macchina. Deriva dalla riduzione delle interruzioni e dei trasferimenti non necessari tra i processi, consentendo alle macchine a monte e a valle di operare come un sistema più continuo. In questo caso, può ridurre i costi per i produttori farmaceutici e nutraceutici.

Rendere il flusso di materiale più stabile

La configurazione integrata migliora anche la continuità del flusso di materiale. La macchina per stick pack e l'astucciatrice possono avere caratteristiche operative diverse e la loro produzione effettiva può variare durante la produzione. I nastri trasportatori di collegamento e il sistema di smistamento forniscono una transizione intermedia tra i due processi.

Ciò significa che una variazione temporanea nella produzione della macchina per stick pack non deve necessariamente essere trasferita direttamente all'astucciatrice. Le fasi di smistamento e trasporto possono aiutare a mantenere un'alimentazione più controllata delle confezioni verso il processo di astucciamento. Per le linee di produzione che funzionano per periodi prolungati, questo tipo di flusso di materiale coordinato può essere importante per ridurre le fermate non necessarie e mantenere un ritmo di produzione più stabile.

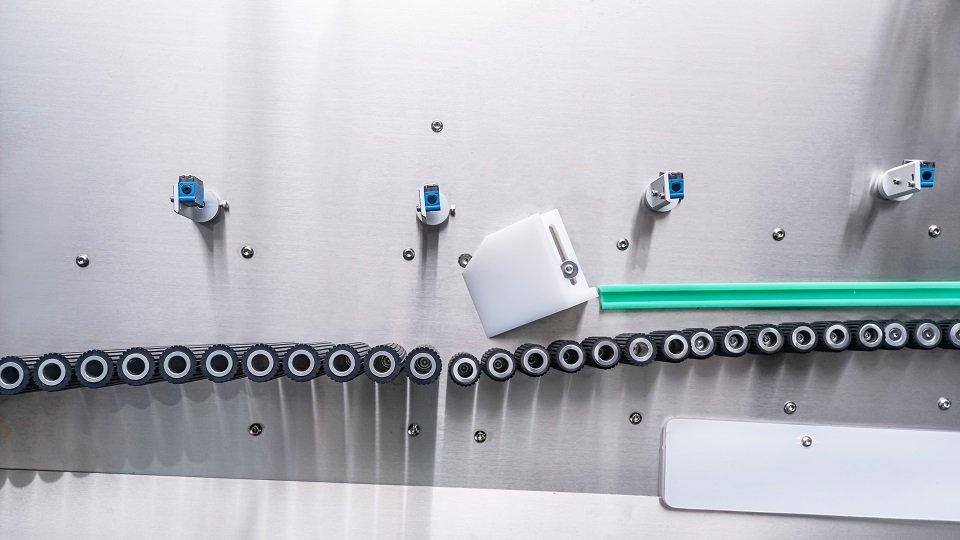

Rulli servocomandati

Miglioramento della coerenza del confezionamento

Prima di raggiungere l'astucciatrice, gli stick pack sono già passati attraverso la separazione, la disposizione, la correzione dell'orientamento e il conteggio. L'astucciatrice riceve pertanto il materiale in una condizione più coerente rispetto a quella che otterrebbe da una macchina per stick pack a scarico casuale. Ciò contribuisce a creare una maggiore coerenza nel caricamento dei cartoni, in particolare quando ogni cartone deve contenere un numero fisso di stick pack disposti in un modo specifico.

Ciò è particolarmente prezioso per i prodotti farmaceutici e nutraceutici, dove il mantenimento di un flusso di materiale controllato e la riduzione del contatto manuale non necessario possono contribuire a un processo di confezionamento più coerente.

Supporto a diverse esigenze di produzione

La linea di confezionamento può essere adattata a diverse esigenze di produzione. La macchina per stick pack può essere selezionata in base al prodotto e alla produzione richiesta. La macchina smistatrice di bustine può essere configurata per gestire il flusso corrispondente, i requisiti di conteggio e lo schema di disposizione, e l'astucciatrice viene configurata in base alle dimensioni del cartone e al numero richiesto di confezioni per cartone. Pertanto, i produttori possono costruire una linea di confezionamento sulla base delle loro effettive esigenze di produzione.

Rich Packing’s linea di astucciamento per stick pack

4. Conclusione

Il collegamento di una macchina per il confezionamento di stick pack con un'astucciatrice può comportare diverse sfide, tra cui un flusso di materiale instabile e difficoltà nel conteggio e nel raggruppamento delle confezioni per l'astucciamento a valle. Una macchina smistatrice di bustine fornisce una soluzione efficace occupandosi della preparazione intermedia degli stick pack.

Attraverso l'alimentazione controllata, la separazione, la disposizione, la correzione dell'orientamento e il conteggio automatico, la macchina per l'assemblaggio e il conteggio delle bustine trasforma l'output del processo di stick pack in un flusso di materiale organizzato e pronto per l'astucciamento. In questo modo, funge da collegamento importante tra la produzione primaria di stick pack e il confezionamento secondario in cartone.

Noi di Rich Packing possiamo fornire soluzioni professionali per linee di confezionamento di stick pack basate sulle vostre esigenze di produzione, specifiche delle confezioni, capacità e requisiti di confezionamento in cartone. Le nostre soluzioni includono macchine smistatrici di bustine avanzate e la linea completa di astucciamento per stick pack, con installazione professionale, messa in servizio e formazione degli operatori per aiutare i clienti a ottenere un processo di produzione fluido e affidabile.
